HPJSRV05-4-AU

产品分类: TVS二极管/ESD抑制器
产品描述:

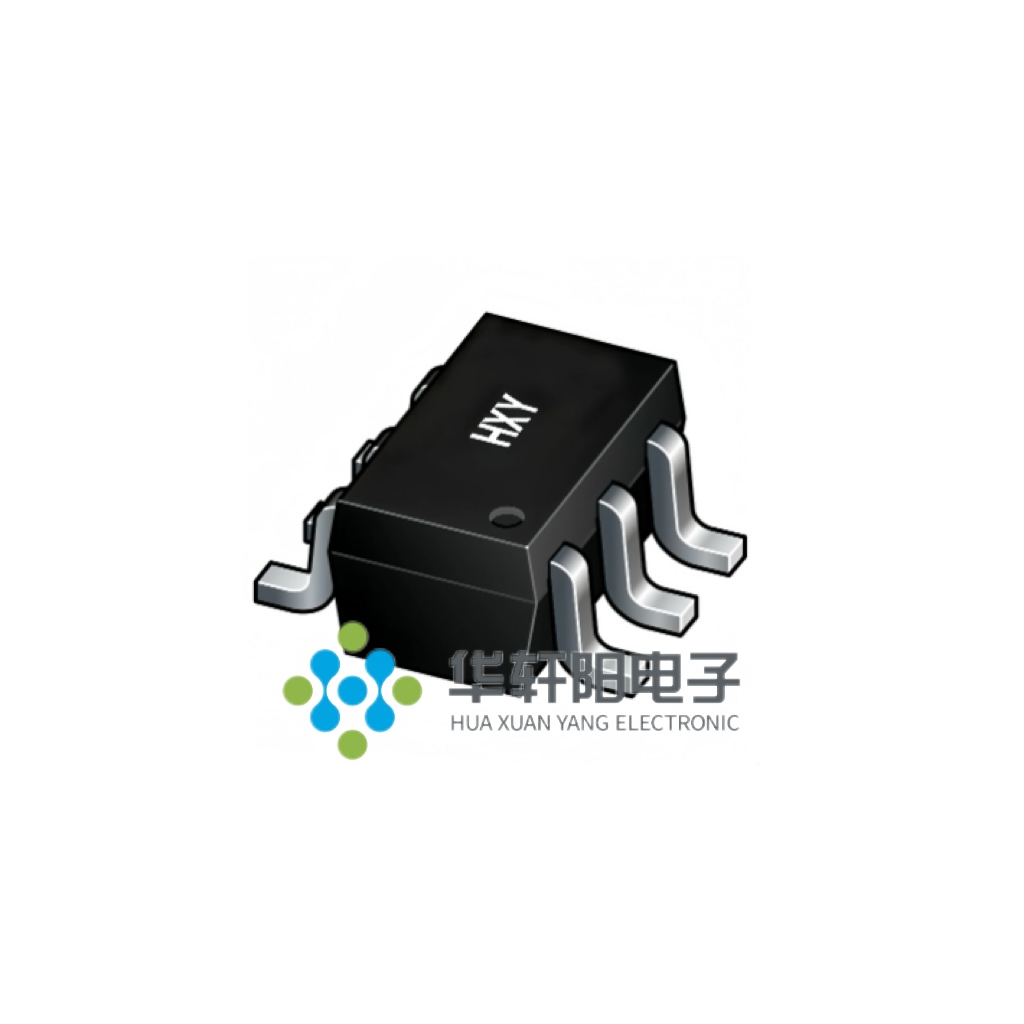

供应商型号: HPJSRV05-4-AU SOT-23-6L
供应商: 国内现货
标准整包数: 3000

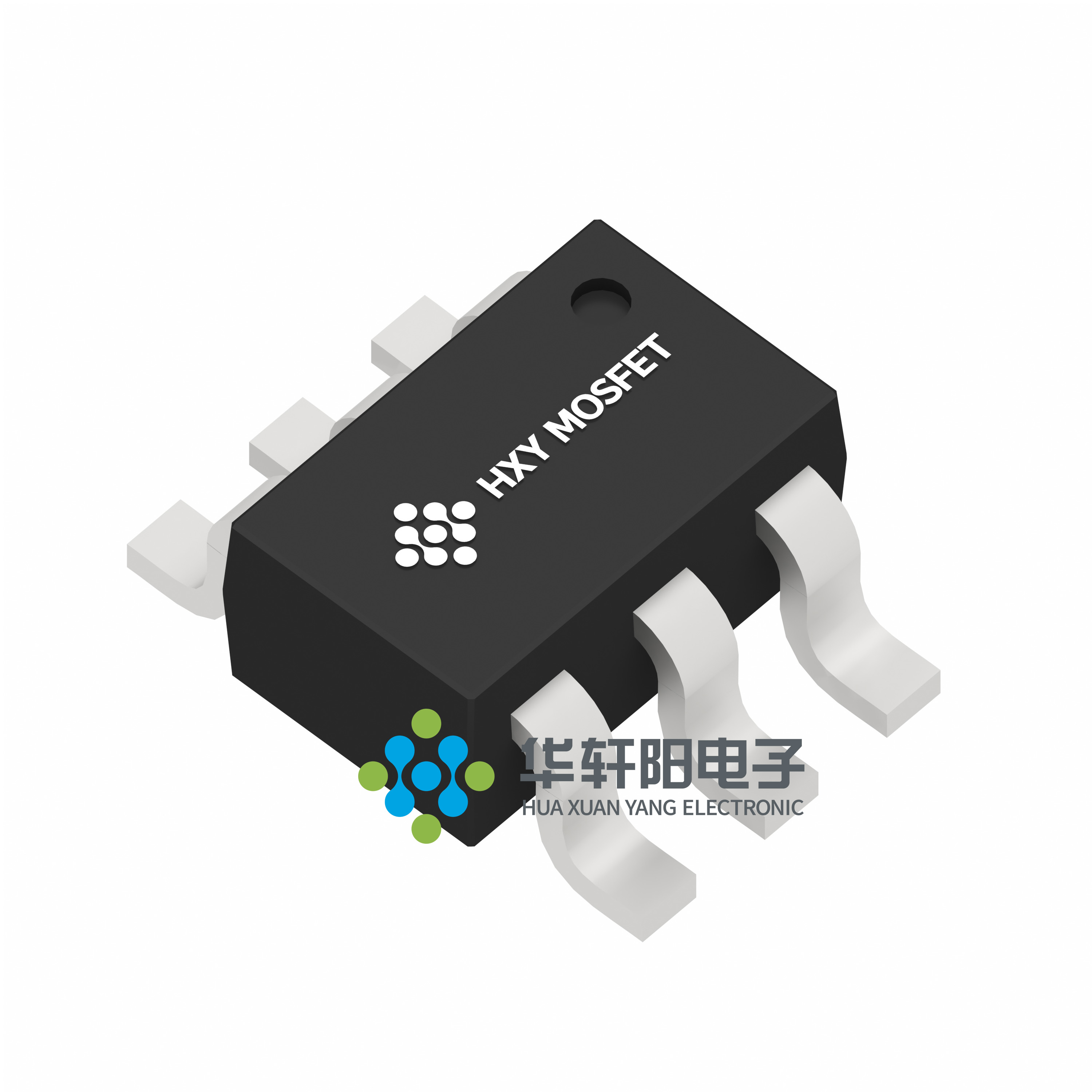

HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HPJSRV05-4-AU

HPJSRV05-4-AU概述

    电子元器件产品技术手册:HPJSRV05-4-AU

    1. 产品简介


    HPJSRV05-4-AU 是一款由 Shenzhen HuaXuanYang Electronics CO.,LTD(简称HXYMOS)生产的5通道超低电容铁路钳位静电保护二极管阵列。每个通道由一对用于引导正向或负向静电放电电流到正向或负向电源轨的二极管组成。该产品内置一个齐纳二极管,位于正负供电电源轨之间。通常的应用场景中,负极电源引脚(标记为GND)连接系统地。正向静电放电电流通过静电放电二极管和齐纳二极管,将正向静电电压钳位到齐纳电压。

    2. 技术参数


    - 峰值脉冲功率 (8/20μs): 55W
    - 峰值脉冲电流 (8/20μs): 4A
    - 空气放电静电保护 (IEC 61000-4-2): 0kV
    - 接触放电静电保护 (IEC 61000-4-2): ±15kV
    - 工作温度范围: -55°C ~ +125°C
    - 存储温度范围: -55°C ~ +150°C
    - 反向工作电压 (任何输入/输出引脚到地): 5V
    - 反向击穿电压 (输入/输出引脚到地): 6V
    - 反向漏电流 (输入/输出引脚到地): 1μA
    - 正向钳位电压 (正向脉冲, 4A, 8/20μs): 8.5 ~ 12.0V
    - 负向钳位电压 (负向脉冲, 4A, 8/20μs): 1.8V
    - 通道间结电容 (输入/输出引脚到地): 0.3 ~ 0.4pF
    - 通道间输入/输出电容 (输入/输出引脚到地): 0.6 ~ 0.8pF

    3. 产品特点和优势


    - 五通道静电保护: 支持IEC 61000-4-2第四级静电放电保护标准,提供±27kV空气放电和±15kV接触放电保护。
    - 低电容特性: 输入/输出引脚对地的电容仅为0.4pF(最大),输入/输出引脚间的电容为0.8pF(最大)。
    - 低钳位电压: 具备低钳位电压,减少电路过压的风险。
    - 低工作电压: 支持低工作电压的应用需求。
    - 改进的齐纳结构: 增强了齐纳二极管的性能。
    - 优化封装: 封装优化便于高速数据线PCB布局设计。
    - RoHS合规: 符合RoHS标准,环保可靠。

    4. 应用案例和使用建议


    - 典型应用: 适用于各类高可靠性电子设备,如通信设备、计算机接口、工业控制设备等。
    - 使用建议: 在高频率信号线路的设计中,建议采用HPJSRV05-4-AU以提高系统的抗静电干扰能力。在具体设计时,注意合理布置PCB布线,确保各通道之间的信号完整性。

    5. 兼容性和支持


    - 兼容性: 与多种标准SOT-23-6L封装设备兼容,适合广泛的应用场景。
    - 支持和服务: HXSYM提供详细的技术文档和专业的技术支持服务,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1: 设备出现异常工作电压。
    - 解决方法: 检查设备连接是否正确,确保所有输入/输出引脚对地的电压不超过规定的5V。
    - 问题2: 静电放电保护不足。
    - 解决方法: 确保所有输入/输出引脚已正确接地,并参考手册进行电路设计。

    7. 总结和推荐


    HPJSRV05-4-AU是一款具备高可靠性的5通道静电保护二极管阵列,具有优秀的低电容特性和低钳位电压。它不仅能够有效保护电子设备免受静电放电的影响,还具备出色的低工作电压适应性。鉴于其卓越的性能和广泛的适用性,我们强烈推荐该产品在各种高可靠性要求的应用中使用。但请注意,在涉及生命安全和关键设备的应用中,需要进一步验证和评估产品的适应性。

HPJSRV05-4-AU参数

参数
极性 -
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -

HPJSRV05-4-AU厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HPJSRV05-4-AU数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HPJSRV05-4-AU HPJSRV05-4-AU数据手册

HPJSRV05-4-AU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.3402
9000+ ¥ 0.3345
15000+ ¥ 0.326
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1020.6
直接购买
加入购物车
