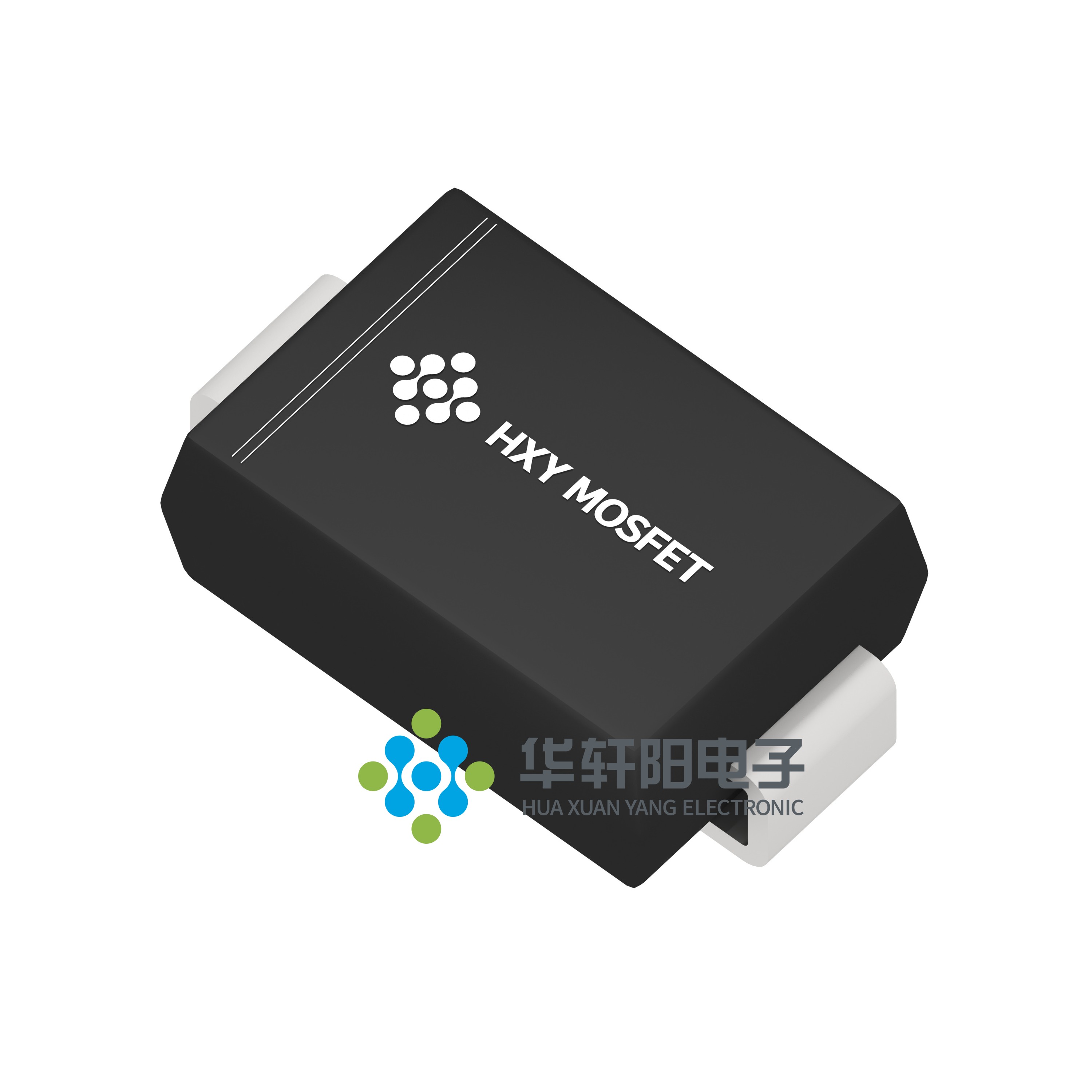

P4SMA400A

产品分类: TVS二极管/ESD抑制器
产品描述: 342V 单向 400W 800mA 548V 380V
供应商型号: P4SMA400A SMA
供应商: 国内现货
标准整包数: 5000
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 P4SMA400A

P4SMA400A概述

    P4SMAxxx(C)A 暂态电压抑制器技术手册

    产品简介


    P4SMAxxx(C)A 是由深圳华轩阳电子有限公司生产的一款暂态电压抑制器(Transient Voltage Suppressor, TVS)。这类电子元器件主要用于保护敏感电路免受瞬态电压的损害。它们被广泛应用于工业自动化、通信设备、汽车电子等领域。P4SMAxxx(C)A 系列产品提供多种电压等级,以适应不同的应用需求。

    技术参数


    | 参数 | 描述 |

    | 峰值脉冲功率耗散 | 400W(10/1000μs波形) |
    | 反向击穿电压范围 | 6.8V - 550V |
    | 最大钳位电压 | 视具体型号而定,如:P4SMA6.8CA的最大钳位电压为10.5V(IPP = 39.0A) |
    | 峰值正向浪涌电流 | 60A(单半正弦波) |
    | 存储和工作温度范围 | -65°C 至 +150°C |
    | 热阻(结到引脚) | 30°C/W |
    | 热阻(结到环境) | 100°C/W |

    产品特点和优势


    - 高能脉冲处理能力:400W的峰值脉冲功率耗散使得该器件能够有效吸收并消散高压瞬态脉冲。
    - 出色的钳位能力:能够在各种电压范围内提供快速、可靠的钳位电压保护。
    - 低电感设计:通过玻璃钝化晶片构造实现低电感,保证了更快速的响应时间。
    - 机械结构:采用塑封塑料体封装,符合MIL-STD-750标准的可焊端子,具有良好的机械强度和可靠性。
    - UL 94V-0认证:塑料材料符合严格的防火安全标准。

    应用案例和使用建议


    - I/O接口保护:在串行通信接口如RS232、RS485中,P4SMAxxx(C)A 可以防止瞬态电压对数据传输的影响。
    - 电源系统保护:在AC/DC电源输入端,用于抵御电网波动带来的瞬态冲击。

    使用建议:
    - 在选择具体型号时,需根据实际工作电压和环境条件进行合理匹配。
    - 安装时建议使用大面积铜箔散热,以提高热稳定性。

    兼容性和支持


    P4SMAxxx(C)A 可与大部分主流通信接口及电源系统兼容。深圳华轩阳电子有限公司为用户提供全面的技术支持服务,包括产品选型、安装指导和技术咨询等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备出现异常,无法正常启动 | 检查输入电源是否稳定,确保没有超过器件的最大额定值。 |
    | 设备防护失效 | 重新检查选型是否正确,是否满足具体应用要求。 |
    | 焊接不良导致失效 | 使用推荐的焊接工艺,确保焊接质量。 |

    总结和推荐


    P4SMAxxx(C)A 是一款高效可靠的暂态电压抑制器,适用于多种电子设备和系统的保护需求。其强大的性能和广泛的适用性使其成为众多工程师的理想选择。无论是从防护效果还是可靠性来看,该产品都表现出色。建议在实际应用中充分考虑设备的具体工作环境,选择合适的型号以确保最佳的保护效果。

P4SMA400A参数

参数
极性 单向
工作电压 342V
箝位电压 548V
击穿电压 380V
峰值脉冲电流 800mA
峰值脉冲功率 400W

P4SMA400A厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

P4SMA400A数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 P4SMA400A P4SMA400A数据手册

P4SMA400A封装设计

查看详情并下载
Symbol
Footprint
3D Model
