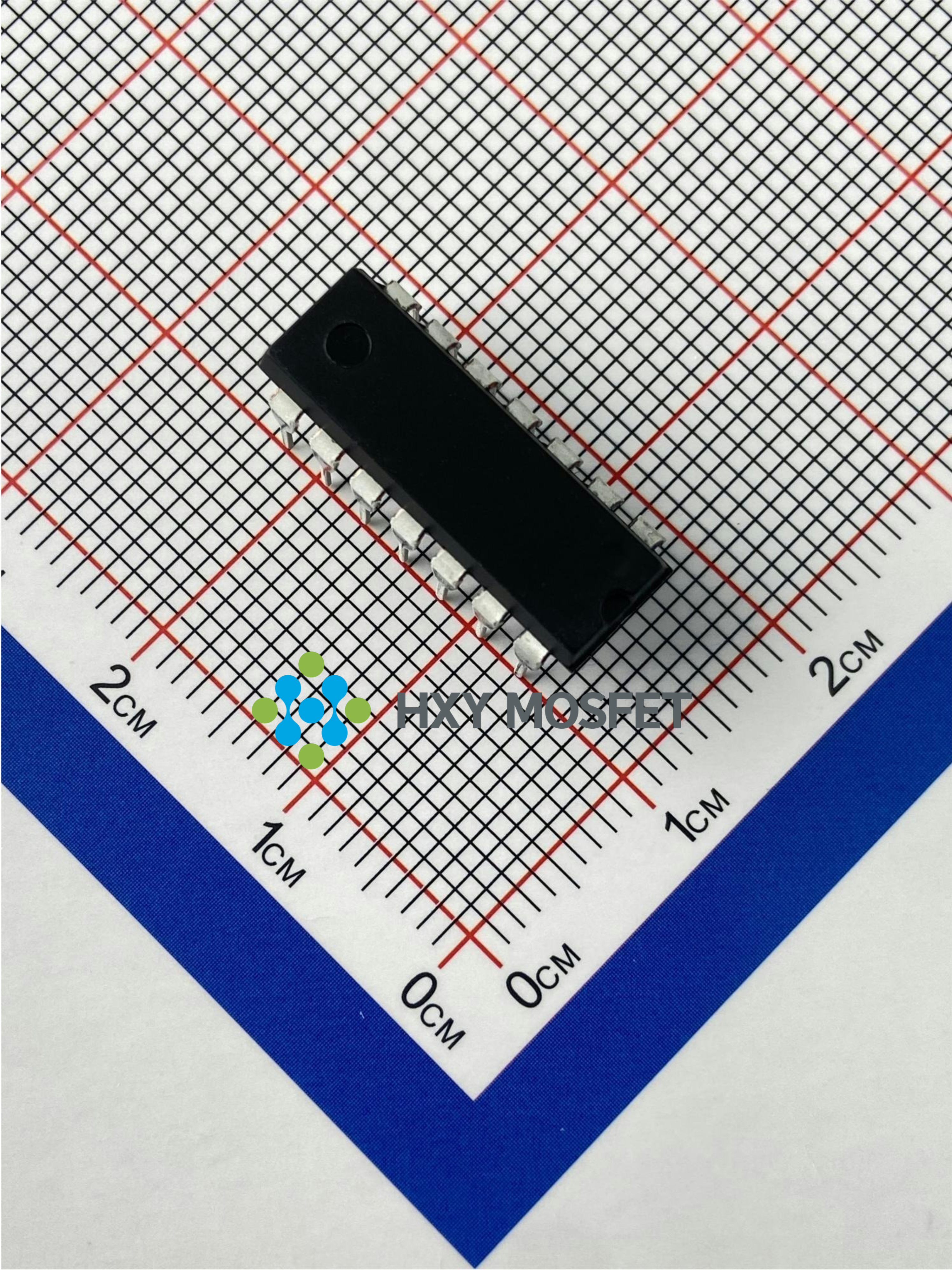

LM339N

产品分类: 比较器
产品描述: 描述: 电压阈值检测 温度控制器 多路信号比较 频率/脉宽比较 过零检测 多功能光控开关电路 恒温恒湿控制器 工业自动化控制
供应商型号: LM339N DIP-14
供应商: 云汉优选
标准整包数: 25

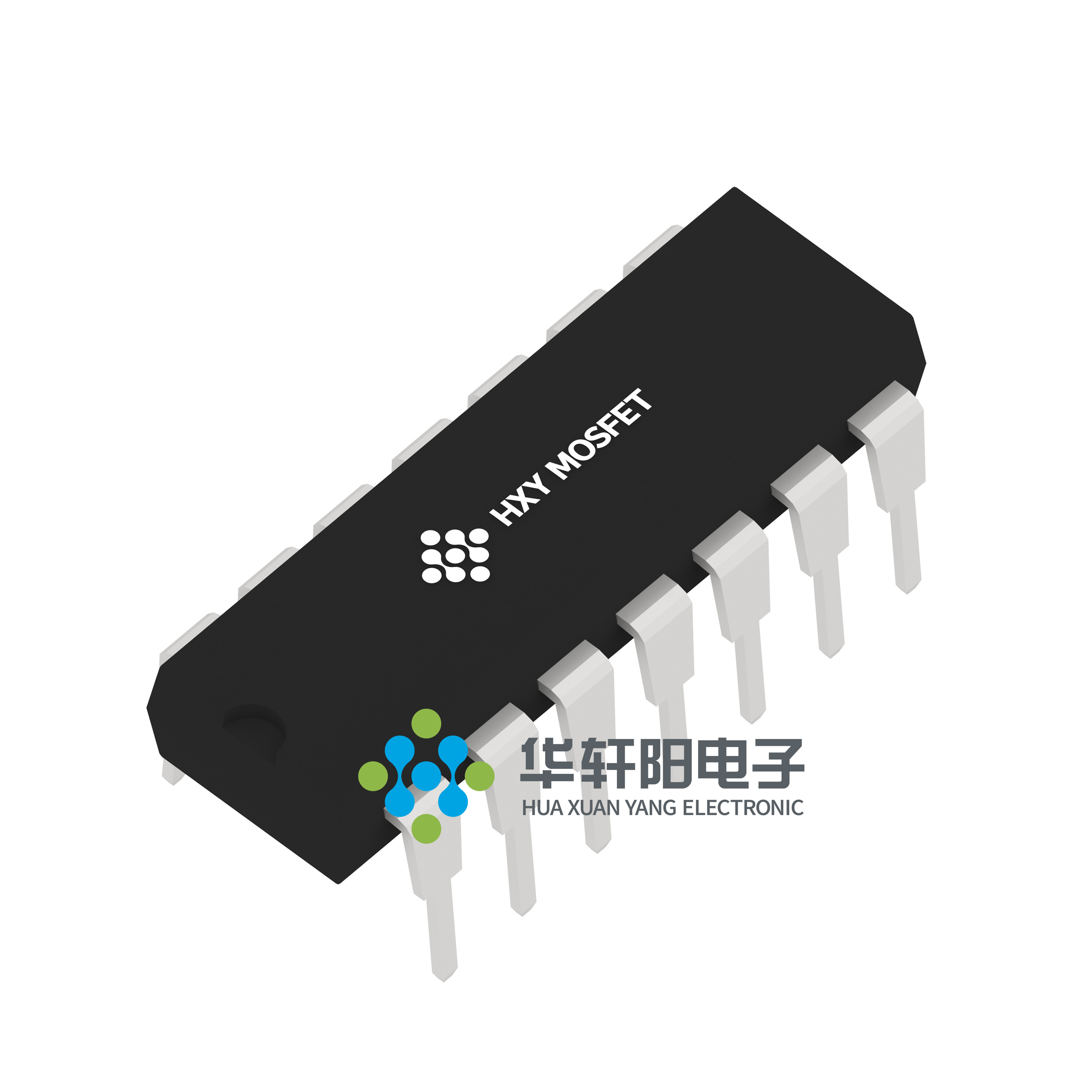

HXY MOSFET/深圳华轩阳电子 比较器 LM339N

LM339N概述

    LM339N 四比较器技术手册解析

    1. 产品简介


    LM339N 是一块由 HUA XUANYANG ELECTRONICS 制造的四比较器集成电路,主要应用于消费类和工业类电子产品中,进行电平检测和低电平探测。该芯片具有 DIP-14 和 SOP-14(PDIP-14)两种封装形式,使其适用于广泛的电路设计和安装需求。

    2. 技术参数


    | 参数 | 符号 | 数值 | 单位 |
    | :: | :: | :: | :: |
    | 电源电压 | Vcc | 36 或 ±18 | V |
    | 输入差分电压范围 | VIDR | 36 | V |
    | 输入共模电压范围 | VICMR | -0.3~Vcc | V |
    | 输出饱和电压 | VSAT | 130 mV |
    | 输出电流 | ISC | 50 | mA |
    | 工作环境温度 | Tamb | 0~70 | ℃ |
    | 存储温度 | Tstg | -65~150 | ℃ |
    | 输入失调电压 | VIO | 士2.0 至 士9.0 | mV |
    | 输入失调电流 | IIO | 士5.0 至 士150 | nA |
    | 输入偏置电流 | IIB | 25 至 400 | nA |
    | 输入共模电压范围 | VICR | 0~Vcc-1.5 | V |
    | 电源电流 | Icc | 0.8~2.5 | mA |
    | 电压增益 | Gv | 50~200 | V/mV |

    3. 产品特点和优势


    LM339N 的显著特点包括:
    - 单电源或双电源工作模式:适应不同电源要求的应用场景。
    - 低输入偏置电流:仅为 25 nA(典型),有效减少误差和功耗。
    - 低输入失调电流:仅有 5.0 nA(典型),提高精度和稳定性。
    - 低输出饱和电压:仅为 130 mV,确保输出信号的质量。
    - 兼容 TTL 和 CMOS 逻辑:与常见的数字逻辑接口兼容,方便集成到各种系统中。
    这些特点使 LM339N 在电平检测和低电平探测应用中表现出色,具有较高的市场竞争力。

    4. 应用案例和使用建议


    LM339N 广泛应用于各种电子设备中,如传感器信号处理、电机控制和音频信号处理等。以下是一些具体的应用实例:
    - 传感器信号处理:LM339N 可用于检测传感器信号的电平,实现阈值判断等功能。
    - 电机控制:通过设定合适的阈值,可以用于电机的启动和停止控制。
    - 音频信号处理:用于音频信号的峰值检测和过零检测。
    使用建议:
    - 选择合适的电源电压:根据具体应用需求选择单电源或双电源工作模式。
    - 合理配置引脚:确保所有输入引脚正确连接,避免误触发或信号干扰。
    - 考虑温度影响:由于工作环境温度会影响芯片性能,设计时需考虑到温度变化对电路的影响。

    5. 兼容性和支持


    LM339N 支持与 TTL 和 CMOS 逻辑接口的兼容,可以轻松集成到现有的电子系统中。HUA XUANYANG ELECTRONICS 提供全面的技术支持和售后服务,包括技术咨询、产品维修和替换等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 电源电压超出范围 | 确保电源电压在规定范围内使用,避免过压导致芯片损坏。 |
    | 输出信号不稳定 | 检查所有输入引脚连接是否正确,排除信号干扰。 |
    | 温度过高 | 使用散热片或风扇等冷却措施,保持芯片在适宜的工作温度范围内。 |

    7. 总结和推荐


    LM339N 是一款高性能、多用途的四比较器集成电路,适合多种电子设备的信号处理需求。其低输入偏置电流和低输出饱和电压等特点,使其在应用中表现出色。考虑到其良好的兼容性和 HUA XUANYANG ELECTRONICS 的技术支持,强烈推荐在相关电子项目中使用该产品。但在任何设计中,都应注意遵守安全措施,以防止潜在的风险。

LM339N参数

参数
每个通道的输出电流 -
电流 - 输入偏置 -
Vos - 输入偏置电压 -
输出类型 -
比较器类型 -
典型供电电流 -
响应时间 -
最大工作供电电压 -
最小工作供电电压 -
通道数量 -
通用封装 DIP-14

LM339N厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

LM339N数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 比较器 HXY MOSFET/深圳华轩阳电子 LM339N LM339N数据手册

LM339N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 0.4174
75+ ¥ 0.4104
125+ ¥ 0.4
库存: 720000
起订量: 50 增量: 25
交货地:
最小起订量为:25
合计: ¥ 10.43
