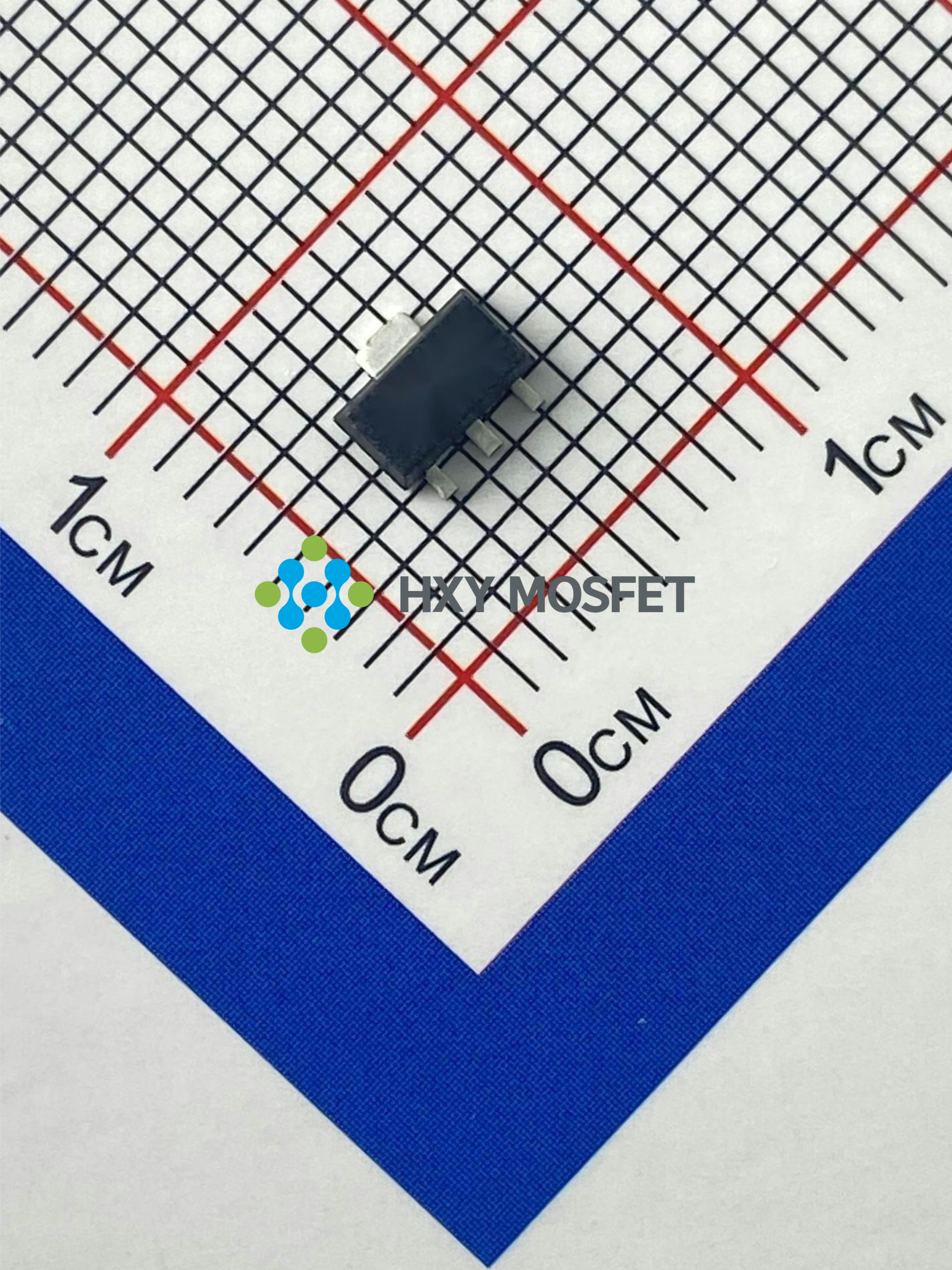

HT7136-1

产品分类: LDO稳压器
产品描述: 描述: 该款SOT-89封装LDO线性稳压器,以3.6V恒定输出电压(Vout)和0.05A电流(Iout)为特色,适用于低功耗电子设备。支持最高30V输入电压(Vin(Max)),在宽电压范围内确保高效、稳定的电源转换,是精密嵌入式系统和小型化应用的理想电源管理解决方案。
供应商型号: HT7136-1 SOT-89
供应商: 国内现货
标准整包数: 1000

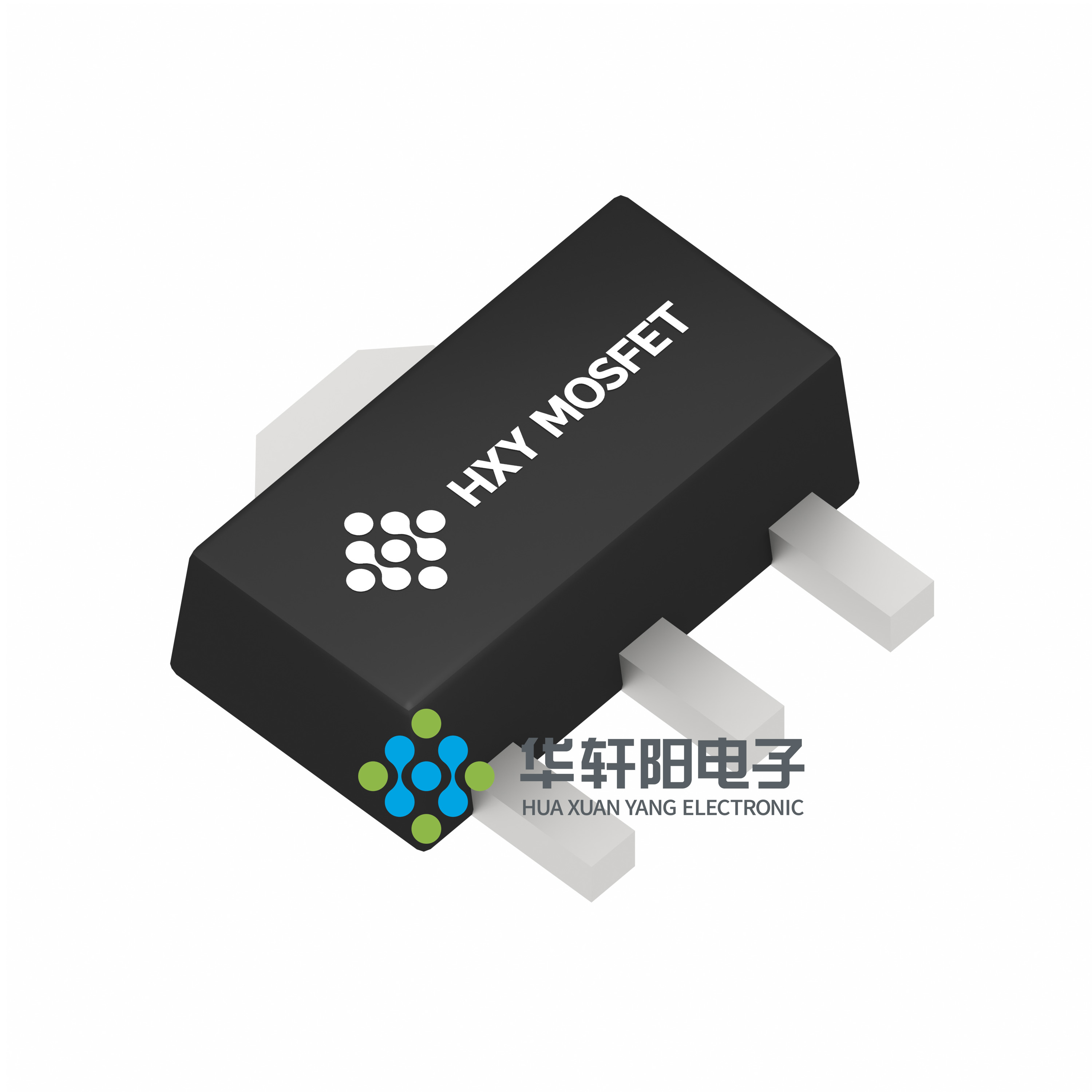

HXY MOSFET/深圳华轩阳电子 LDO稳压器 HT7136-1

HT7136-1概述


    产品简介


    HT71XX-1 系列是一款采用 CMOS 技术设计的低压差线性稳压器,广泛应用于电池供电设备、通信设备、音频/视频设备等领域。该系列具有多个固定输出电压选项,从 2.5V 到 5.0V,满足不同场景下的电压需求。产品具备超低静态电流(典型值 1.5μA)、低压降、较低的温度系数等特点,同时允许的最大输入电压高达 30V,适用于各种严苛的工作环境。

    技术参数


    通用特性
    - 最高输入电压:30V
    - 最大输出电流:50mA
    - 输出电压精度:±2%
    - 工作环境温度:-40℃ 至 +85℃
    - 存储温度范围:-50℃ 至 +125℃
    封装类型
    - SOT-23
    - SOT-89
    直流电特性(TA=+25°C)
    | 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 输出电压 | VOUT | VIN=VOUT+2.0V,IOUT=10mA 2.425 | 2.575 | V |
    | 输出电流 | IOUT | 无负载 1.5 | 3.0 | μA |
    | 低压差 | VDIF | IOUT=1mA,△VOUT=2% 30 | 100 | mV |
    | 温度系数 | △VOUT/△TA | VIN=VOUT+2.0V,IOUT=10mA 100 ppm/℃|

    产品特点和优势


    1. 低压降:通过先进的 CMOS 技术实现低压降特性,可有效减少功耗,提高效率。
    2. 低静态电流:典型值仅为 1.5μA,适合电池供电设备的应用场景。
    3. 宽泛的输入电压范围:最大输入电压达 30V,能够适应多种复杂供电环境。
    4. 高输出精度:输出电压精度可达 ±2%,确保系统稳定运行。
    5. 封装灵活:提供 SOT-23 和 SOT-89 两种封装形式,便于集成于紧凑型设计中。

    应用案例和使用建议


    应用案例
    - 电池供电设备:如智能手环、便携式医疗设备等,要求长续航时间和高效能耗管理。
    - 通信设备:为无线模块或传感器提供稳定的电源。
    - 音频/视频设备:如耳机放大器、播放器等,确保音质清晰且无噪声干扰。
    使用建议
    1. 在设计电路时,建议将输入和输出电容尽量靠近器件引脚以降低寄生效应。
    2. 使用陶瓷电容时需注意其等效串联电阻(ESR),建议选用低 ESR 的钽电容。
    3. 避免输入输出电压及负载电流超出极限值,防止芯片过热或损坏。

    兼容性和支持


    HT71XX-1 系列具有良好的兼容性,可与多种主流电子设备和模块配合使用。厂商深圳华轩阳电子有限公司(Shenzhen HuaXuanYang Electronics CO., LTD)提供详尽的技术文档和技术支持服务,包括样品申请、技术咨询及售后服务等,帮助客户快速解决问题并加速产品研发进程。

    常见问题与解决方案


    1. 问题:输出电压不稳定。
    解决办法:检查输入电容和输出电容是否符合规格要求,适当增加电容量。
    2. 问题:器件发热严重。
    解决办法:确认负载电流是否超过额定值,优化 PCB 布局以改善散热效果。
    3. 问题:温度漂移明显。
    解决办法:选用温度系数较低的产品型号,或者在电路中加入温度补偿机制。

    总结和推荐


    HT71XX-1 系列线性稳压器凭借其优异的性能、灵活的封装选择以及广泛的适用性,在电子元器件市场中表现出色。它不仅适用于消费电子类产品,还可满足工业控制和汽车电子领域的严苛需求。经过全面评估,我们强烈推荐这款产品用于需要高效、可靠电源管理的场合。无论是从功能还是性价比角度考虑,HT71XX-1 都是理想的选择。

HT7136-1参数

参数
输出电流 -
负载调节 -
极性 -
最大输入电压 -
最小输出电压 -
稳压器数量 -
线路调节 -
纹波抑制-PSRR -
Iq-静态电流 -
最大输出电压 -
最大压差@电流 -
最小输入电压 -
输出类型 -
通用封装 SOT-89

HT7136-1厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HT7136-1数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 LDO稳压器 HXY MOSFET/深圳华轩阳电子 HT7136-1 HT7136-1数据手册

HT7136-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.1428
3000+ ¥ 0.1404
5000+ ¥ 0.1369
库存: 300000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 142.8
