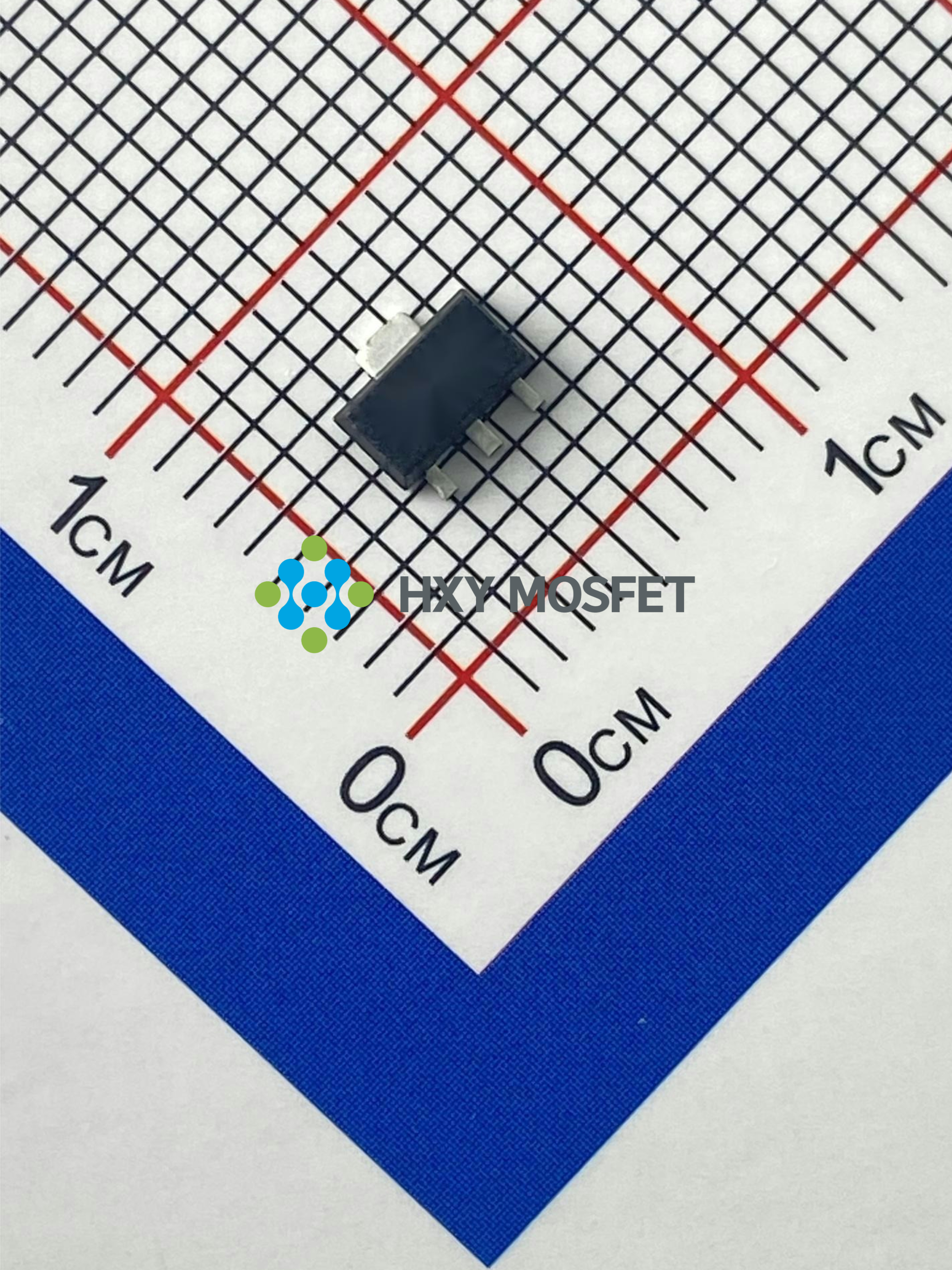

HT7540-1

产品分类: LDO稳压器
产品描述: 描述: 该款SOT-89封装LDO线性稳压器,提供稳定的4V输出电压(Vout)及最大0.1A电流(Iout),适用于低功耗电子设备。支持高达30V的输入电压(Vin(Max)),在宽电压范围内确保高效、可靠的电源转换,是嵌入式系统和小型电子设备的理想电源管理解决方案。
供应商型号: HT7540-1 SOT-89
供应商: 云汉优选
标准整包数: 1000

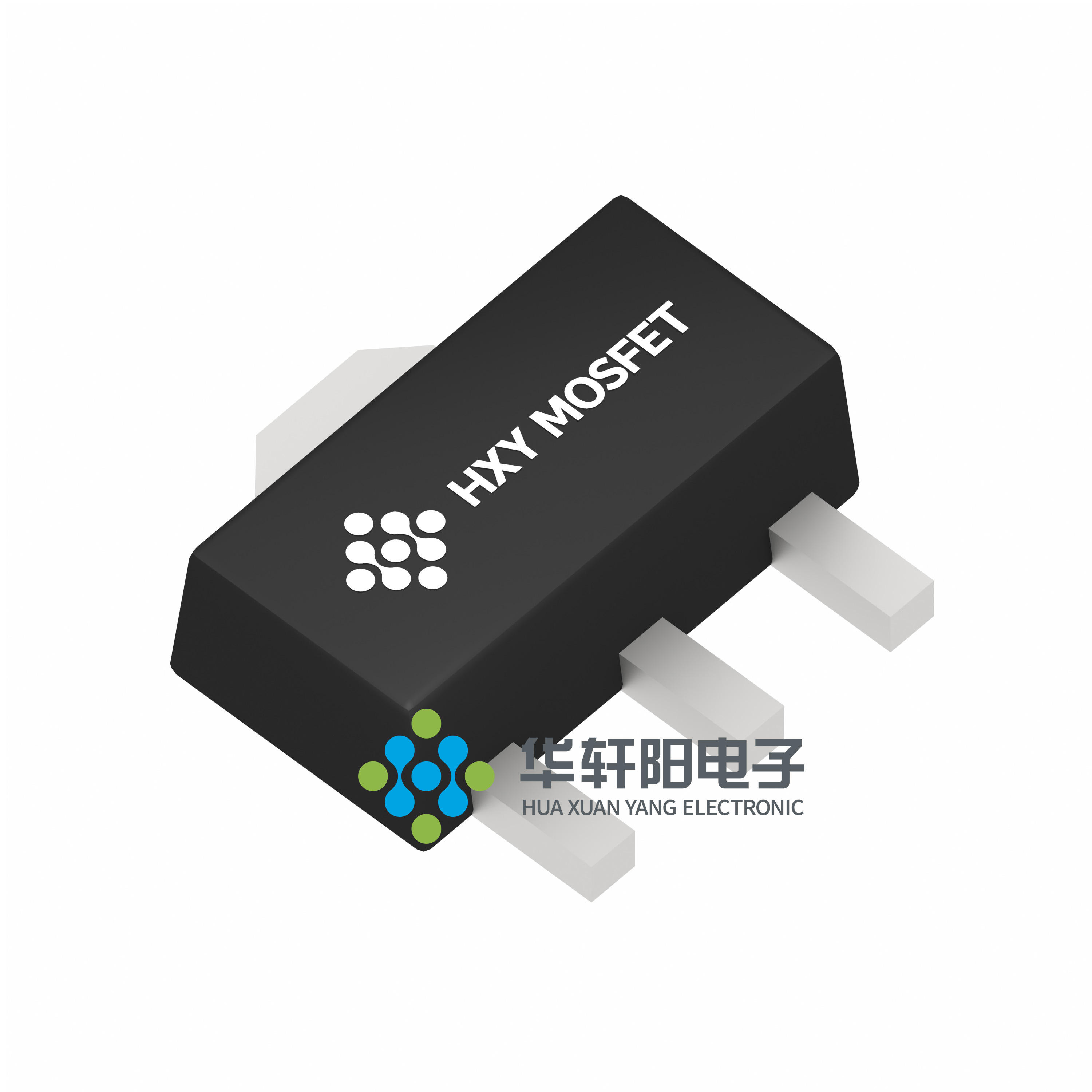

HXY MOSFET/深圳华轩阳电子 LDO稳压器 HT7540-1

HT7540-1概述

    HT75xx-1低压差线性稳压器技术手册

    产品简介


    HT75xx-1系列低压差线性稳压器是采用CMOS技术制造的高效、低功耗的稳压器。这些稳压器提供多个固定输出电压选项,从2.5V到5.0V不等。HT75xx-1系列产品适用于多种设备,包括电池供电设备、通信设备、音频/视频设备等。它们具备低压降、低静态电流等特点,特别适合用于对电源稳定性和效率要求较高的应用场景。

    技术参数


    HT75xx-1系列的主要技术规格如下:
    - 最大输出电流:100mA
    - 最高输入电压:30V
    - 输出电压范围:2.5V至5.0V(具体型号根据输出电压选择)
    - 封装类型:SOT-23、SOT-89
    - 最大热阻:SOT-23(500℃/W),SOT-89(200℃/W)
    - 最大功耗:SOT-23(0.2W),SOT-89(0.5W)
    - 输出电压精度:±2%
    - 静态电流:典型值为1.5μA
    - 低压差:输出电压下降2%时,输入电压和输出电压的差值范围为30mV到100mV
    - 温度系数:100ppm/℃
    - 工作环境温度:-40℃~+85℃
    - 存储温度范围:-45℃~+140℃

    产品特点和优势


    1. CMOS技术:低功耗和低压降,确保稳定的电源输出。
    2. 多输出电压选项:提供了从2.5V到5.0V的不同输出电压,满足各种应用需求。
    3. 宽泛的工作范围:最高输入电压达30V,适应多种供电条件。
    4. 超低静态电流:典型值为1.5μA,非常适合电池供电设备。
    5. 良好的热管理能力:SOT-23和SOT-89封装都有出色的热阻性能,保证在高环境温度下的稳定工作。

    应用案例和使用建议


    HT75xx-1系列广泛应用于各类电子产品,例如电池供电设备、通信设备和音频/视频设备。根据手册中的典型应用电路,建议用户在使用时应注意以下几点:
    - 输出电容要求:为了保证稳定性,输出端需要至少一个2.2μF的电容器。
    - 输入电容建议:建议在输入和输出端使用10μF的电解电容,并尽量靠近LDO的VIN和VOUT引脚。
    - 功耗管理:根据PD值公式(PD=(VIN-VOUT)×IOUT)计算实际功耗,避免IC内部功耗超过封装允许的最大功耗值(例如,SOT-89封装在VIN=12V、IOUT=100mA时,PD=0.7W)。

    兼容性和支持


    HT75xx-1系列产品与市面上多数电子设备兼容,可通过适当的选择和设计来满足不同设备的需求。制造商提供详细的技术支持和维护信息,用户可以联系当地代表获取帮助。此外,制造商还提供了详细的文档和技术资料,便于用户深入了解产品的特性和应用方法。

    常见问题与解决方案


    根据技术手册中的信息,以下是用户可能会遇到的一些问题及其解决方法:
    1. 输出电压不稳定:检查输出端电容器是否符合要求(至少2.2μF),并确保其正确安装。
    2. 功耗过高导致过热:计算实际功耗,并确保不超过封装的最大允许值。
    3. 温度系数较高:在高温环境下工作时,注意监控温度变化,必要时采取散热措施。

    总结和推荐


    HT75xx-1系列低压差线性稳压器是一款高性能、多功能的产品,特别适合于对电源稳定性和效率要求高的应用场景。其高集成度、超低静态电流、宽泛的工作范围和出色的热管理能力使其在市场上具有很强的竞争力。总体而言,HT75xx-1系列是非常值得推荐的产品,适用于广泛的电子设备。对于追求电源效率和可靠性的用户来说,它是一个理想的选择。

HT7540-1参数

参数
最大输出电压 -
最小输出电压 -
最小输入电压 -
Iq-静态电流 -
最大压差@电流 -
负载调节 -
输出电流 -
输出类型 -
最大输入电压 -
纹波抑制-PSRR -
线路调节 -
极性 -
稳压器数量 -
通用封装 SOT-89

HT7540-1厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HT7540-1数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 LDO稳压器 HXY MOSFET/深圳华轩阳电子 HT7540-1 HT7540-1数据手册

HT7540-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.1518
3000+ ¥ 0.1493
5000+ ¥ 0.1455
库存: 300000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 151.8
