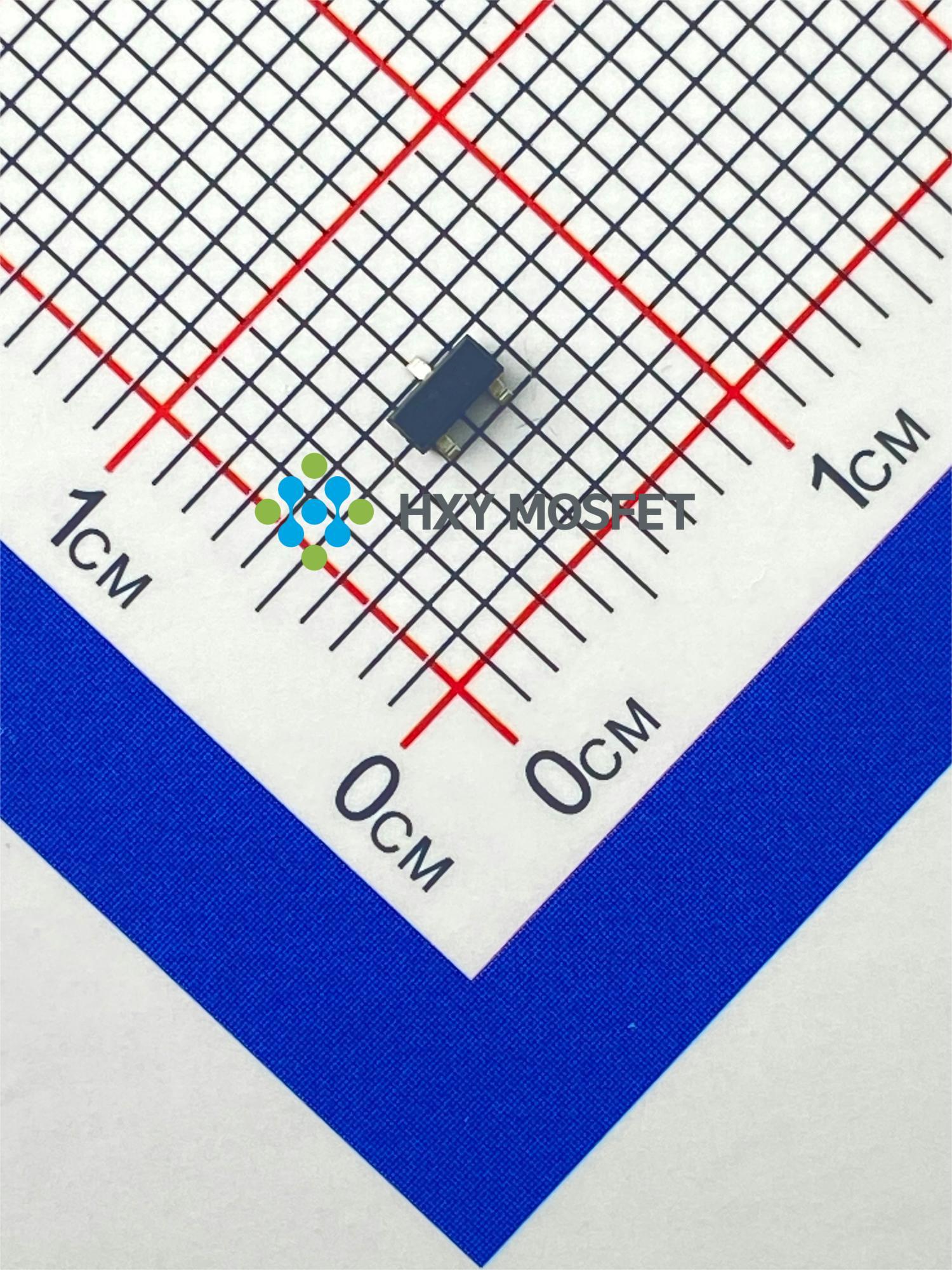

HT7536S

产品分类: LDO稳压器
产品描述: 描述: 这款LDO线性稳压器采用紧凑型SOT-23封装,输出电压精确稳定在3.6V,提供最大0.1A的电流输出。适用于宽广输入电压范围,最高可达30V。以其卓越的稳定性和低噪声性能,为您的电子设备提供高效、稳定的电源解决方案。
供应商型号: HT7536S SOT-23
供应商: 云汉优选
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子 LDO稳压器 HT7536S

HT7536S概述

    HT75XXS系列低压差线性稳压器技术手册

    产品简介


    HT75XXS系列是由华轩阳电子科技有限公司(HuaXuanYang Electronics)设计并制造的低压差线性稳压器(LDO)。该系列产品采用CMOS技术,具有低压差和低静态电流的特点,适用于电池供电设备、通信设备、音频/视频设备等多个领域。HT75XXS系列提供了多种固定输出电压选项,涵盖从2.5V到5.0V的范围,以满足不同应用的需求。

    技术参数


    - 输入电压范围:-0.3V ~ +30V
    - 最大输出电流:100mA
    - 最高输入电压:30V
    - 封装类型:SOT-23,SOT-89
    - 工作环境温度范围:-40℃ ~ +85℃
    - 存储温度范围:-45℃ ~ +140℃
    | 输出型号 | 输出电压 | 封装类型 |
    |
    | HT7528S | 2.8V | SOT-23/SOT-89 |
    | HT7530S | 3.0V | SOT-23/SOT-89 |
    | HT7533S | 3.3V | SOT-23/SOT-89 |
    | HT7536S | 3.6V | SOT-23/SOT-89 |
    | HT7544S | 4.4V | SOT-23/SOT-89 |
    | HT7550S | 5.0V | SOT-23/SOT-89 |

    产品特点和优势


    1. 低静态电流:典型静态电流为1.5μA,适用于电池供电设备。
    2. 低压差:最低低压差可达25mV,提高效率。
    3. 宽输入电压范围:支持最高30V的输入电压,适应广泛的电源环境。
    4. 高精度输出:输出电压精度达到±2%,保证稳定性能。
    5. 低温度系数:温度系数仅为100ppm/℃,确保温度变化时的稳定性。
    6. 可靠封装:提供SOT-23和SOT-89两种封装,适合不同应用场景。

    应用案例和使用建议


    应用场景:
    - 电池供电设备:例如无线耳机、智能手环等。
    - 通信设备:如路由器、调制解调器等。
    - 音频/视频设备:如音响系统、电视等。
    使用建议:
    1. 正确配置外部电容:确保输出到地接上不小于2.2μF的电容,并建议使用10μF的有极性电容。
    2. 合理安排散热:避免IC内部功耗(PD)超过封装的最大允许值,例如在HT7550S SOT-89封装下,当VIN=12V、IOUT=100mA时,PD=0.7W。
    3. 考虑工作条件:避免输入电压和负载电流超出规定的范围。

    兼容性和支持


    HT75XXS系列与其他标准LDO稳压器在电气特性和机械封装上高度兼容。华轩阳电子科技有限公司提供了详尽的技术支持文档和售后服务,以确保客户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题:如何避免超负荷运行导致的损坏?
    - 解决方案:确保输入电压不超过30V,最大输出电流不超过100mA,并遵循推荐的外部电容配置。

    2. 问题:如何确定适当的散热措施?
    - 解决方案:参考“热能信息”章节中的PD值,确保散热措施符合要求,防止过热损坏。

    总结和推荐


    HT75XXS系列低压差线性稳压器凭借其出色的低压差特性、低静态电流和高精度输出,在多个领域表现出色。其广泛的应用范围和强大的性能使其成为众多电子设备的理想选择。强烈推荐此产品用于需要稳定输出电压的场合,尤其是电池供电设备和通信设备。通过合理的使用和配置,HT75XXS系列将为您的电子设备带来可靠的电源管理解决方案。

HT7536S参数

参数
负载调节 -
最小输出电压 -
最小输入电压 -
输出电流 -
输出类型 -
稳压器数量 -
极性 -
最大输入电压 -
Iq-静态电流 -
线路调节 -
最大输出电压 -
最大压差@电流 -
纹波抑制-PSRR -
通用封装 SOT-23

HT7536S厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HT7536S数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 LDO稳压器 HXY MOSFET/深圳华轩阳电子 HT7536S HT7536S数据手册

HT7536S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.1296
9000+ ¥ 0.1274
15000+ ¥ 0.1242
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 388.8
