首页  >  产品百科  >  BCP56

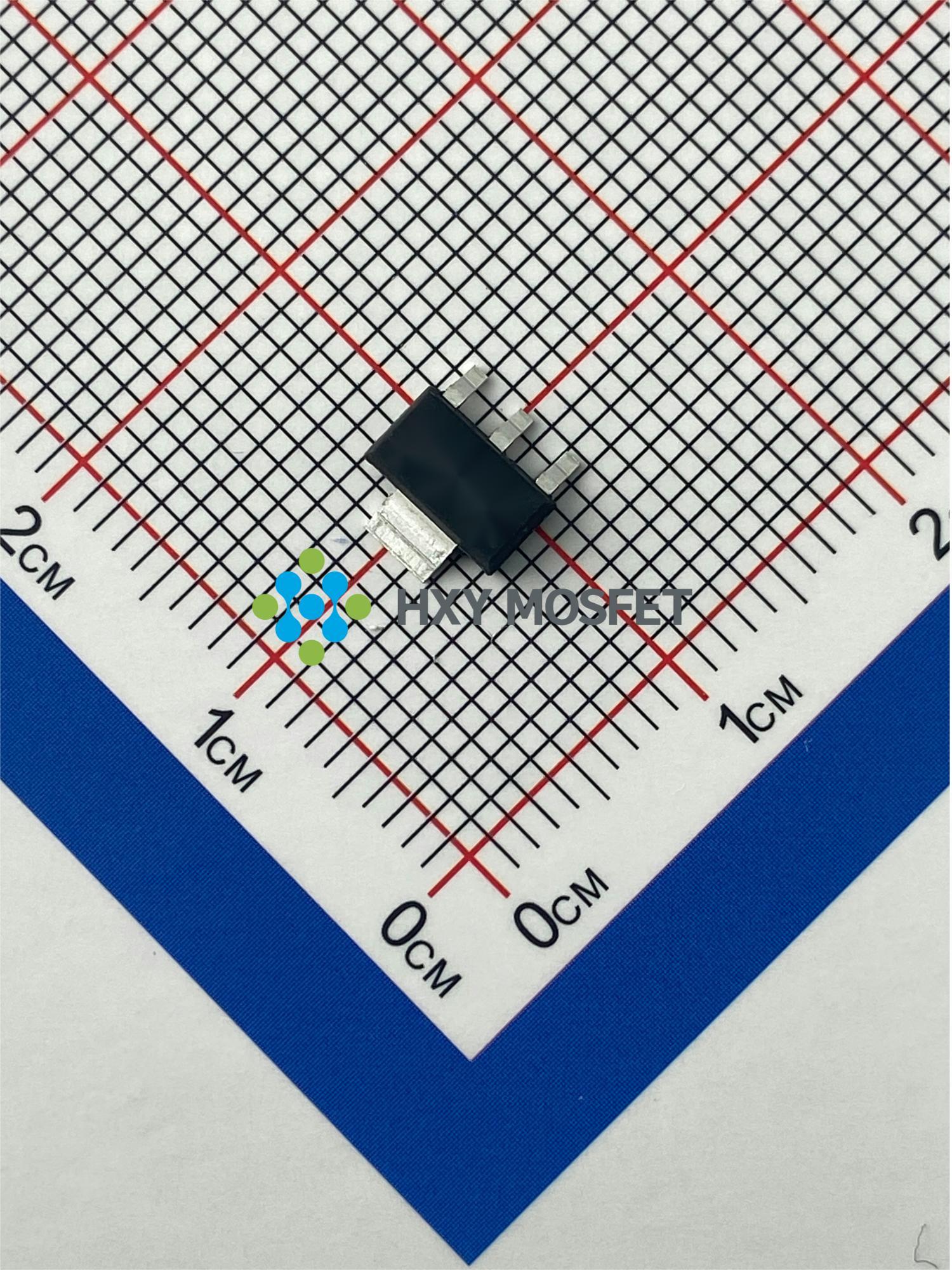

BCP56

产品分类: 三极管(BJT)
产品描述: 描述: 该SOT-223封装的NPN型三极管,具备80V高耐压VCEO和1A集电极电流能力,放大倍数在63至250之间可调,适用于高压、大电流环境下的开关及线性放大电路设计,是各类电子设备与工业控制应用的理想选择。
供应商型号: BCP56 SOT-223
供应商: 国内现货
标准整包数: 1000
HXY MOSFET/深圳华轩阳电子 三极管(BJT) BCP56

BCP56概述

    BCP54-BCP56 NPN Plastic-Encapsulated Transistors

    产品简介


    BCP54-BCP56 是一款由深圳华宣阳电子有限公司(Shenzhen HuaXuanYang Electronics CO., LTD)生产的 NPN 塑料封装晶体管。这些晶体管广泛应用于模拟和数字电路中,如开关电源、驱动器、放大器等。其设计旨在提供稳定可靠的性能,适用于多种电子设备和系统。

    技术参数


    - 最大额定值
    - 集电极-基极击穿电压:$V{(BR)CBO}$ = 45V (BCP54), 60V (BCP56)
    - 集电极-发射极击穿电压:$V{(BR)CEO}$ = 45V (BCP54), 60V (BCP56)
    - 发射极-基极击穿电压:$V{(BR)EBO}$ = 5V
    - 最大集电极电流:$IC$ = 1A
    - 集电极功率耗散:$PC$ = 1.5W
    - 热阻从结点到环境:$R{ΘJA}$ = 83.3°C/W
    - 结温:$Tj$ = 150°C
    - 存储温度范围:$T{stg}$ = -55°C ~ +150°C
    - 电气特性
    - 集电极-发射极饱和电压:$V{CE(sat)}$ = 0.5V
    - 基极-发射极电压:$V{BE}$ = 1V
    - 转换频率:$fT$ = 100MHz (VCE=10V, IC=50mA)
    - DC 电流增益 (hFE):
    - $hFE(1)$: 25 (VCE=2V, IC=5mA)
    - $hFE(2)$: 63-250 (VCE=2V, IC=150mA 或 500mA)

    产品特点和优势


    - 高可靠性:经过严格测试,确保长期稳定运行。
    - 宽温度范围:能够在极端环境下保持性能稳定。
    - 高增益:最大 DC 电流增益为 250,适用于多种应用场合。
    - 低饱和电压:0.5V 的低饱和电压减少了功率损耗,提高了效率。
    - 高频响应:转换频率高达 100MHz,适用于高速信号处理。

    应用案例和使用建议


    - 应用案例:BCP54-BCP56 可以用于驱动 LED、电机控制、开关电源等。例如,在一个开关电源中,可以利用这些晶体管作为开关元件,实现高效的电压转换。
    - 使用建议:在使用过程中,确保集电极电流不超过最大额定值,并尽量减少热耗散,以延长使用寿命。此外,建议在实际应用前进行充分的测试,确保性能符合预期。

    兼容性和支持


    - 兼容性:BCP54-BCP56 与市面上常见的 SOT-223 封装标准兼容,便于安装和替换。
    - 支持:厂商提供了详尽的技术文档和客户支持服务,可帮助解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题 1:晶体管发热严重,无法正常工作。
    - 解决方案:检查散热措施是否到位,增加散热片或风扇,降低环境温度。
    - 问题 2:晶体管导通不良。
    - 解决方案:确认输入电压和电流是否满足要求,检查连接线路是否有短路或断路。
    - 问题 3:晶体管频繁损坏。
    - 解决方案:检查负载是否超出额定范围,必要时加装保护电路。

    总结和推荐


    BCP54-BCP56 NPN 塑料封装晶体管是一款高性能、高可靠性的半导体器件,适用于各种需要稳定性能和高效转换的应用场合。通过严格的生产流程和质量控制,确保了其出色的性能表现。建议在需要高效且可靠的开关、放大或驱动应用中使用。
    综上所述,BCP54-BCP56 不仅具有优异的电气特性,还具备广泛的应用前景和较高的市场竞争力,值得推荐使用。

BCP56参数

参数
最大功率耗散 1.5W
集电极电流 1A
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 50mA,500mA
VEBO-最大发射极基极电压 5V
VCBO-最大集电极基极电压 100V
集电极截止电流 100nA
最大集电极发射极饱和电压 -
晶体管类型 NPN
VCEO-集电极-发射极最大电压 80V
配置 -
通用封装 SOT-223

BCP56厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

BCP56数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 三极管(BJT) HXY MOSFET/深圳华轩阳电子 BCP56 BCP56数据手册

BCP56封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.1824
3000+ ¥ 0.1794
5000+ ¥ 0.1748
库存: 720000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 182.4
