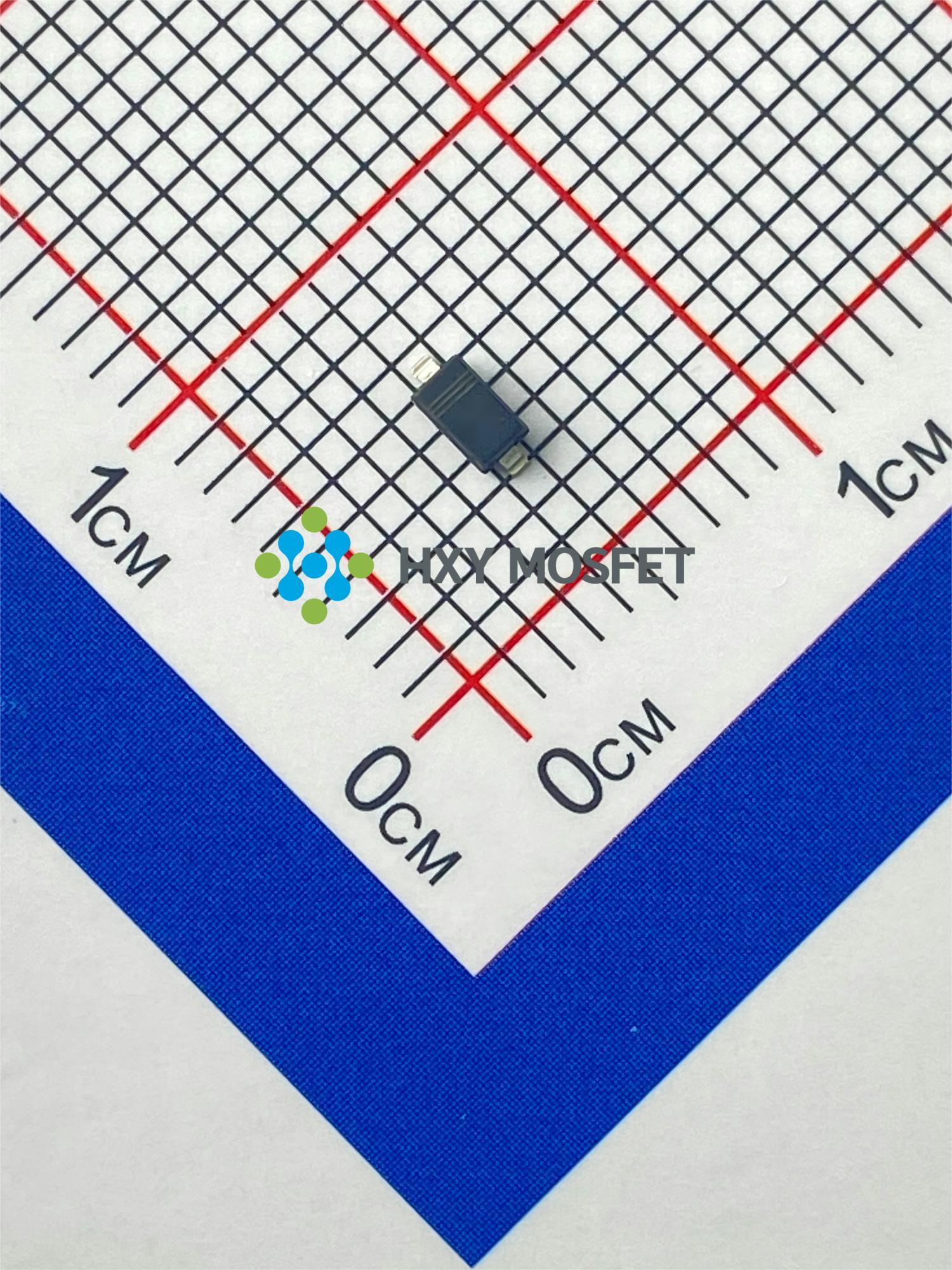

FR107

产品分类: 整流二极管/整流桥
产品描述: 1KV 30A 500ns 5uA@1kV 1A SMA(DO-214AC)
供应商型号: FR107 SMA(DO-214AC)
供应商: 云汉优选
标准整包数: 2000

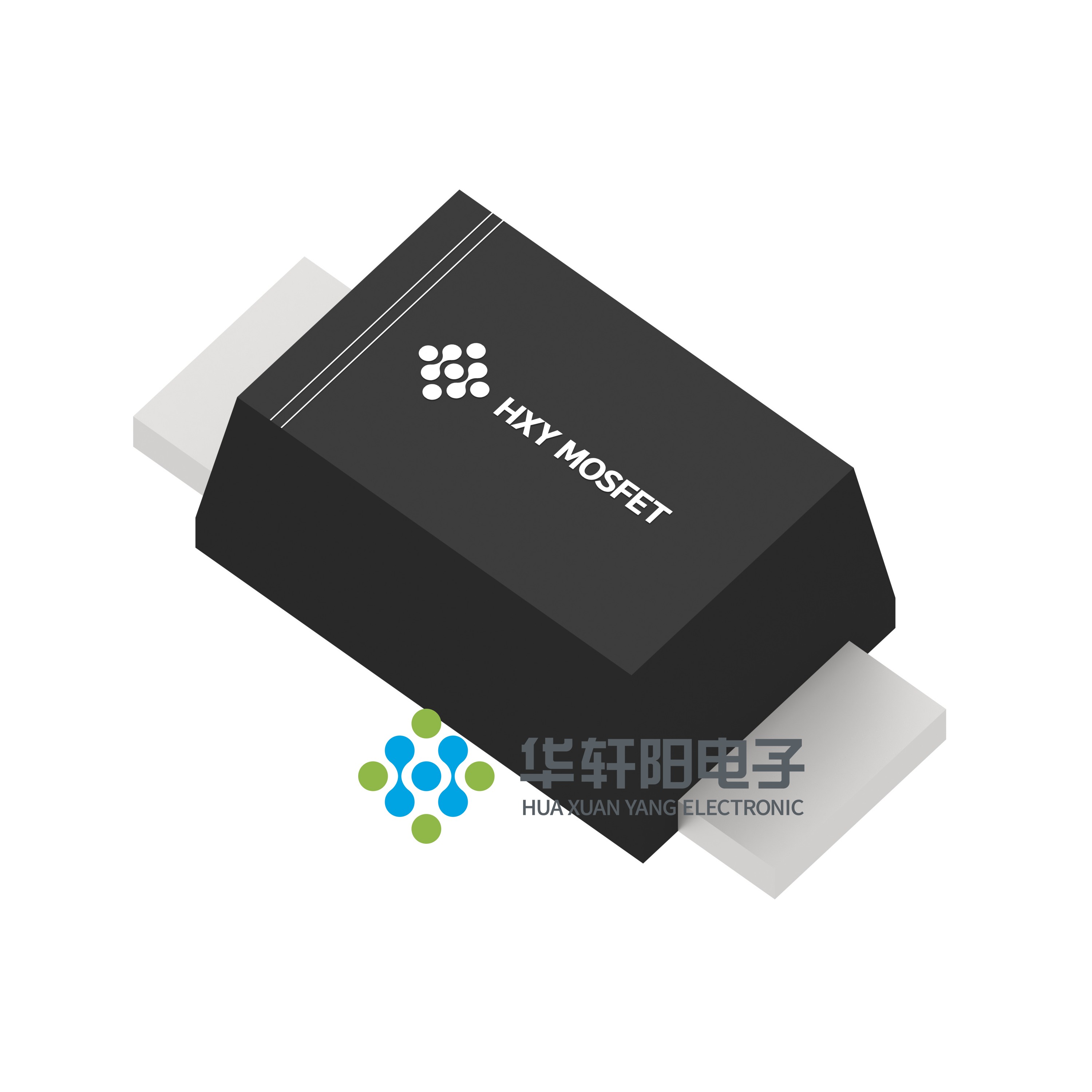

HXY MOSFET/深圳华轩阳电子 整流二极管/整流桥 FR107

FR107概述

    # 超快恢复整流二极管FR101-FR107产品手册

    产品简介


    基本信息
    - 产品名称: 超快恢复整流二极管FR101-FR107
    - 产品类型: 整流二极管
    - 主要功能: 快速恢复,适用于单相半波整流电路
    - 应用领域: 广泛应用于电阻性负载和感性负载,特别适合需要快速响应的电源设计

    技术参数


    基本参数
    - 型号系列: FR101-FR107
    - 封装形式: SMA
    - 最大重复峰值反向电压: 1000V
    - 最大峰值反向电流: 1A
    - 最大瞬态正向压降: 1.0A时,最大为0.75V
    - 最大直流阻断电压: 1000V
    - 最大平均正向整流电流: 1.0A
    - 最大非重复性正向浪涌电流: 8.3ms半正弦波
    - 热阻: 1.3°C/W
    - 工作温度范围: -65°C至+150°C
    特性曲线
    - 正向特性: 参见图1
    - 反向恢复时间: 参见图3
    - 脉冲浪涌电流: 参见图4
    - 结电容: 参见图5

    产品特点和优势


    - 超快恢复: 恢复时间短,适用于高频电路
    - 高可靠性: 经过严格测试,确保在各种环境下稳定运行
    - 宽温范围: 能够在极端温度下工作,适用于恶劣环境
    - 低功耗: 高效转换,减少能量损耗

    应用案例和使用建议


    实际应用案例
    - 单相半波整流: 在电阻性负载和感性负载中表现出色
    - 高频开关电源: 适用于需要快速响应的场合
    使用建议
    - 注意事项: 在使用时要注意电流的限制,特别是对电容性负载需要降额使用
    - 环境条件: 确保在规定的温度范围内使用,以保持最佳性能

    兼容性和支持


    兼容性
    - 与标准SMA封装兼容
    - 支持与多种电源系统和电路板设计集成
    支持信息
    - 厂商提供详细的技术支持和售后服务,确保用户能够正确使用和维护产品

    常见问题与解决方案


    问题1: 超出最大电流时是否会损坏?
    解答: 是的,超出最大电流会损坏产品。请务必遵循规定的电流限制。
    问题2: 如何处理温度过高的情况?
    解答: 通过增加散热片或改善散热环境来降低温度,确保工作在安全温度范围内。

    总结和推荐


    综合评估
    FR101-FR107超快恢复整流二极管凭借其优异的性能和广泛的应用范围,在市场上具有很强的竞争优势。其超快恢复时间和高可靠性使其成为电源设计的理想选择。
    推荐使用
    强烈推荐在需要快速恢复和高效整流的应用中使用FR101-FR107。由于其广泛的适用性和高可靠性,这款产品是电源设计工程师的首选。

FR107参数

参数
If - 正向电流 1A
Ir - 反向电流 5uA@1kV
Vr-反向电压 1KV
反向恢复时间 500ns
正向浪涌电流 30A
配置 -
通用封装 SMA(DO-214AC)
应用等级 工业级
零件状态 在售

FR107厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

FR107数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 整流二极管/整流桥 HXY MOSFET/深圳华轩阳电子 FR107 FR107数据手册

FR107封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.0336
6000+ ¥ 0.033
10000+ ¥ 0.0322
库存: 300000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 67.2
直接购买
加入购物车
