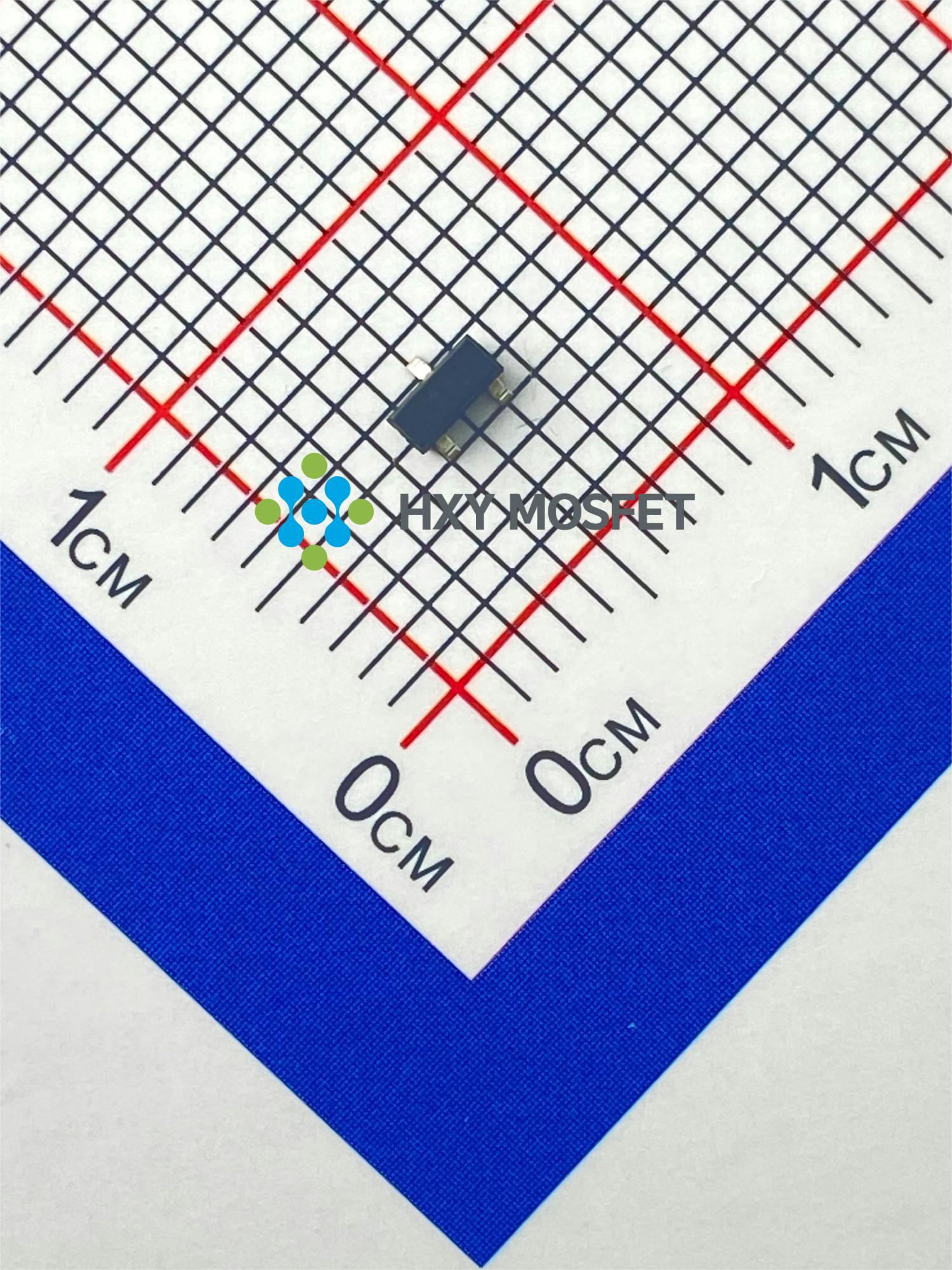

PESD24VS2UT

产品分类: TVS二极管/ESD抑制器
产品描述: 描述: 这款SOT-23封装单向ESD静电防护二极管采用双通道设计,具备24V高耐压VRWM特性,有效防止过电压损坏。器件每通道可承载瞬态峰值电流IPP高达6A,并具有低至25pF的结电容CJ,确保在提供强大防静电保护的同时保持信号传输质量,尤其适合于高速双通道接口的静电防护需求。
供应商型号: PESD24VS2UT SOT-23
供应商: 国内现货
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 PESD24VS2UT

PESD24VS2UT概述


    产品简介


    PESD24VS2UT是一款专为保护敏感半导体组件免受静电放电(ESD)和其他电压瞬变事件损害而设计的双向瞬态抑制二极管。适用于汽车及其他需要特殊场地和控制变更要求的应用场合,如符合AEC-Q101标准和具备PPAP能力。PESD24VS2UT具有双向瞬态功能、低漏电流、高瞬态功率处理能力和出色的浪涌保护能力,广泛应用于数据线的保护。

    技术参数


    - 工作电压(VRWM):24V
    - 漏电流(IR):最大值< 20 μA @ VRWM
    - 击穿电压(VBR):最小值26V @ IT(典型值25V)
    - 钳位电压(VC):最大值1.0V @ 最大IPP
    - 峰值脉冲电流(IPP):最大值300A
    - 峰值脉冲功率(PPK):300W
    - 电容(C):最大值1.0pF
    - 包装信息:SOT-23封装,每包3000PCS
    绝对额定值( Tamb=25°C )
    - 峰值脉冲功率(tp = 8/20μs):300W
    - 焊接期间的最大引线温度(10s):260°C
    - 存储温度范围:-55°C 到 +150°C
    - 工作温度范围:-40°C 到 +125°C
    - 最大结温:150°C
    浪涌电流波形参见图1。

    产品特点和优势


    PESD24VS2UT的主要特点是其优秀的钳位能力、低漏电流、低电容和快速响应时间,这使其成为暴露于ESD环境中设计的最佳选择。该产品允许设计师在不实用阵列的应用中灵活地保护两个单向线路,从而提升整体系统的可靠性和性能。

    应用案例和使用建议


    应用案例
    1. 数据线保护:在计算机和移动设备的数据线上使用PESD24VS2UT,以提供高效的ESD保护。
    2. 汽车电子:由于符合AEC-Q101标准,PESD24VS2UT可用于汽车电子系统中,确保关键组件的安全运行。
    使用建议
    1. 电路设计:在设计电路时,合理布局PESD24VS2UT的位置,靠近被保护的线路。
    2. 热管理:注意焊接温度和工作温度的限制,确保不会超过器件的额定温度范围。
    3. 应用环境:根据具体应用场景选择合适的封装和额定值,确保产品的长期可靠性。

    兼容性和支持


    PESD24VS2UT的SOT-23封装设计便于集成到各种电路板上。厂商提供了详细的规格说明和技术支持文档,用户可以在厂商网站上获取相关资料。此外,用户还可以联系附近的销售代表获取更多技术支持和咨询服务。

    常见问题与解决方案


    1. 问题:如何选择正确的型号?
    - 解答:根据应用场景和工作环境的要求,确认所需的工作电压、击穿电压和封装形式。
    2. 问题:如何正确安装?
    - 解答:参照厂商提供的电路图和建议的布局图进行安装,确保焊接过程不超过规定的温度。
    3. 问题:如何进行测试?
    - 解答:参考电气特性表进行测试,确保器件的性能参数符合设计要求。

    总结和推荐


    PESD24VS2UT凭借其出色的ESD保护能力和宽泛的工作温度范围,在多种应用场合中表现出色。特别是在汽车电子和高性能数据传输系统中,该产品能够提供卓越的保护效果。鉴于其独特的功能和优势,我们强烈推荐PESD24VS2UT用于需要高水平保护的应用场景。同时,我们建议用户在使用前仔细阅读技术手册,以充分利用其潜力。

PESD24VS2UT参数

参数
峰值脉冲电流 6A
峰值脉冲功率 25W
极性 单向
工作电压 24V
箝位电压 70V
击穿电压 26V
通用封装 SOT-23

PESD24VS2UT厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

PESD24VS2UT数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 PESD24VS2UT PESD24VS2UT数据手册

PESD24VS2UT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.0698
9000+ ¥ 0.0687
15000+ ¥ 0.0669
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 209.4
