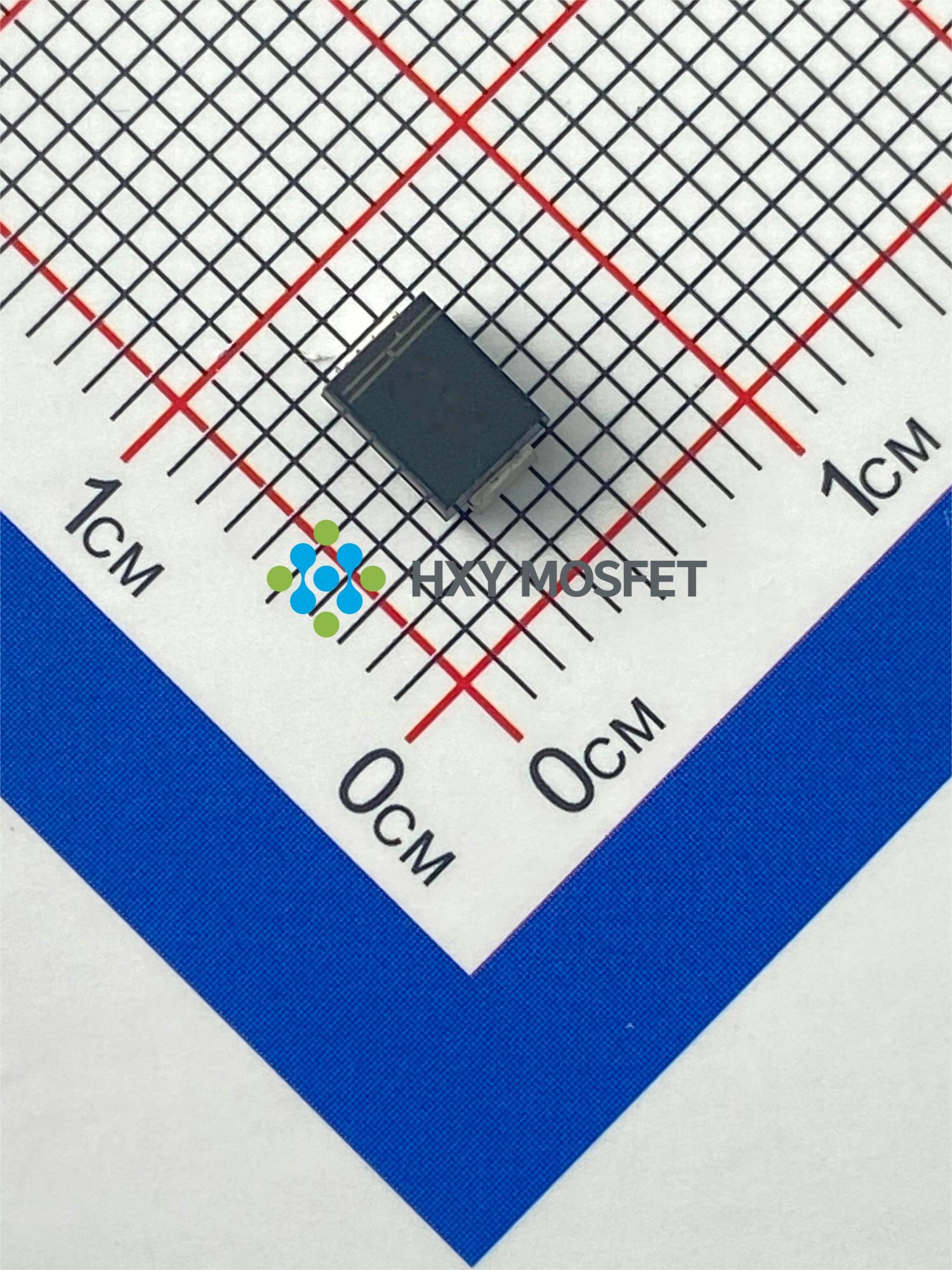

P6SMB33CA

产品分类: TVS二极管/ESD抑制器
产品描述: 描述: 此款SMB封装的双向TVS瞬态抑制二极管,专为28.2V系统提供全面的正负向过压防护。具备13.3A峰值脉冲电流承受能力,在面对双向瞬态电压冲击时能快速响应并有效钳位,确保电子设备不受瞬间高压损害,是中等功率应用的理想选择,实现高效、可靠的浪涌保护。
供应商型号: P6SMB33CA SMB
供应商: 国内现货
标准整包数: 3000

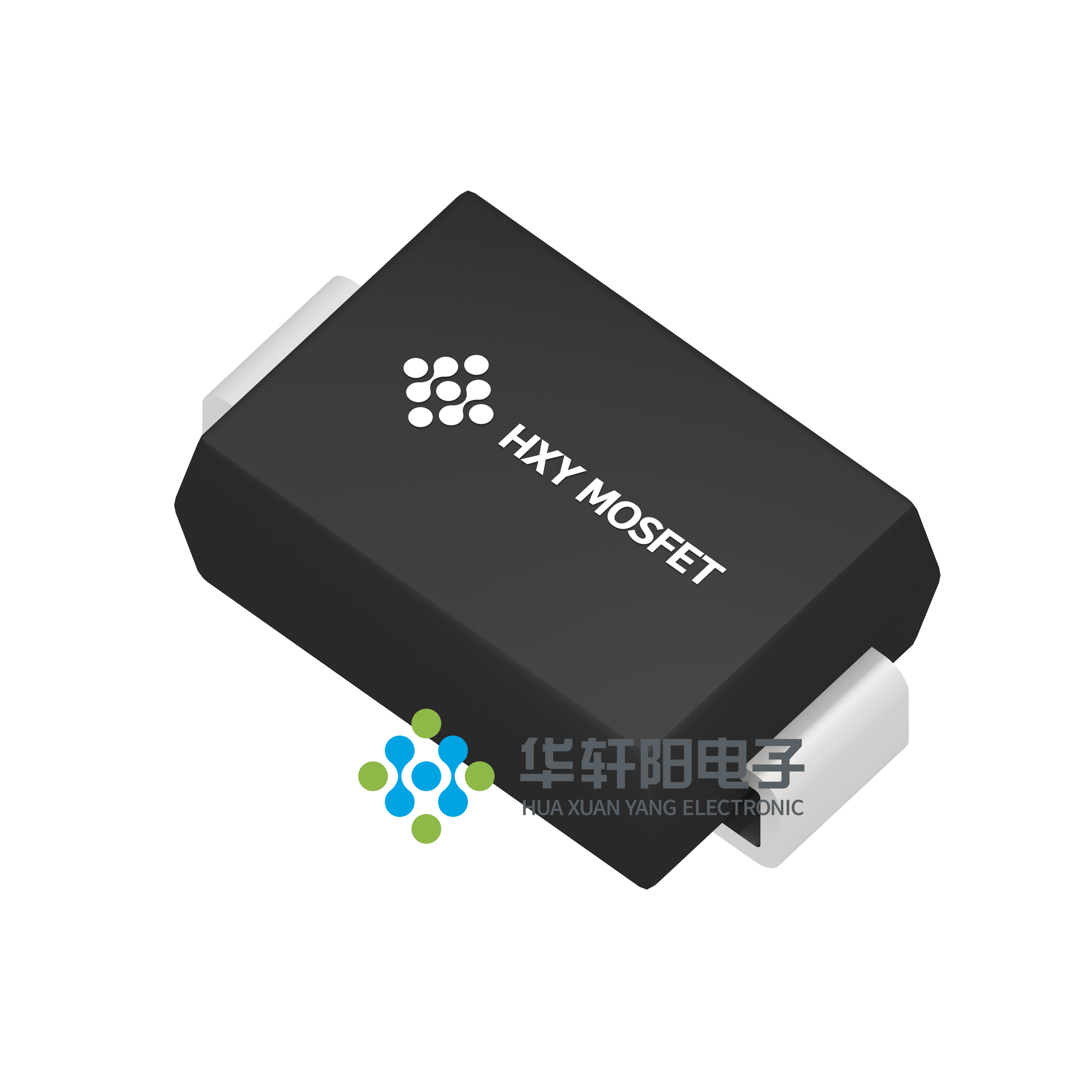

HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 P6SMB33CA

P6SMB33CA概述

    # P6SMB系列瞬态电压抑制器技术手册

    产品简介


    P6SMB系列瞬态电压抑制器(Transient Voltage Suppressor, TVS)是一种表面贴装器件(Surface-Mounted Device, SMD),设计用于优化印刷电路板(PCB)空间并提供卓越的保护。这些TVS二极管主要应用于输入/输出接口(I/O interface)、交流/直流电源(AC/DC power supply)和低频信号传输线(如RS232、RS485等)。

    技术参数


    主要特性
    - 低轮廓封装:适用于需要节省空间的应用。
    - 内置应力释放:提高可靠性。
    - 玻璃钝化结:提高长期稳定性和耐用性。
    - 低电感:快速响应时间。
    - 峰值脉冲功率能力:600W峰值脉冲功率(10/1000μs波形)。
    - 优异的钳位能力:典型IR小于1μA(电压大于12V)。
    - 高耐热焊接:260℃/10秒。
    - 塑料外壳通过UL认证:具备阻燃性能(94V-0等级)。
    关键规格
    - 峰值脉冲功率(10/1000μs波形):最高可达600W。
    - 峰值脉冲电流:见图表。
    - 稳态功率耗散(TA=50℃):5.0W。
    - 最大非重复前向浪涌电流:8.3ms单半正弦波,最高可达100A。
    工作环境
    - 操作结温和存储温度范围:-65°C到+150°C。
    - 热阻抗(结至引脚):约20°C/W。
    - 热阻抗(结至环境):约100°C/W。

    产品特点和优势


    独特功能
    - 高效能:在瞬态电压下具有出色的钳位能力和快速响应时间。
    - 高可靠性:低电感设计减少了电容效应,提高系统稳定性。
    - 安全保护:提供全面的电压保护,适用于各种电源和信号线路。
    市场竞争力
    - 广泛的应用范围:适合多种工业和消费电子应用。
    - 优秀的成本效益:结合高性能和低价格,使得该产品在市场上具有较强的竞争力。

    应用案例和使用建议


    实际使用场景
    - 电源保护:在电源模块中防止过电压对设备的损害。
    - 通信接口:在RS232和RS485接口上保护信号线不受瞬态电压干扰。
    使用建议
    - 合理布局:将TVS二极管尽可能靠近需要保护的组件以提高防护效果。
    - 温度管理:确保设备工作时温度不超过规定的最大值,特别是在高温环境下。

    兼容性和支持


    兼容性
    - P6SMB系列TVS二极管具有多种型号,可覆盖广泛的电压范围,适用于不同类型的电源和信号线。
    支持
    - 华宣阳电子(HuaXuanYang Electronics)提供了详尽的技术文档和支持服务,包括应用指南和故障排查指南。

    常见问题与解决方案


    问题1:设备在高负载条件下运行时温度过高
    解决方案:确保散热良好,适当增加散热片,或者选择具有更高热阻抗的产品。
    问题2:设备无法达到预期的保护效果
    解决方案:检查TVS二极管是否正确安装,确保其电压和电流参数匹配实际需求。如果仍存在问题,建议联系技术支持团队进行进一步诊断。

    总结和推荐


    综合评估
    P6SMB系列瞬态电压抑制器以其出色的性能和广泛的应用范围,为用户提供了一种可靠且高效的保护解决方案。其低电感、快速响应时间和高可靠性使其在各种应用中表现优异。
    推荐
    对于需要在紧凑空间内实现高效瞬态电压保护的应用,强烈推荐使用P6SMB系列TVS二极管。其广泛的型号选择和良好的兼容性,使它成为几乎所有电子设备的理想选择。

P6SMB33CA参数

参数
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
击穿电压 -
通用封装 SMB(DO-214AA)

P6SMB33CA厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

P6SMB33CA数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 P6SMB33CA P6SMB33CA数据手册

P6SMB33CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.1711
9000+ ¥ 0.1683
15000+ ¥ 0.164
库存: 720000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 513.3
直接购买
