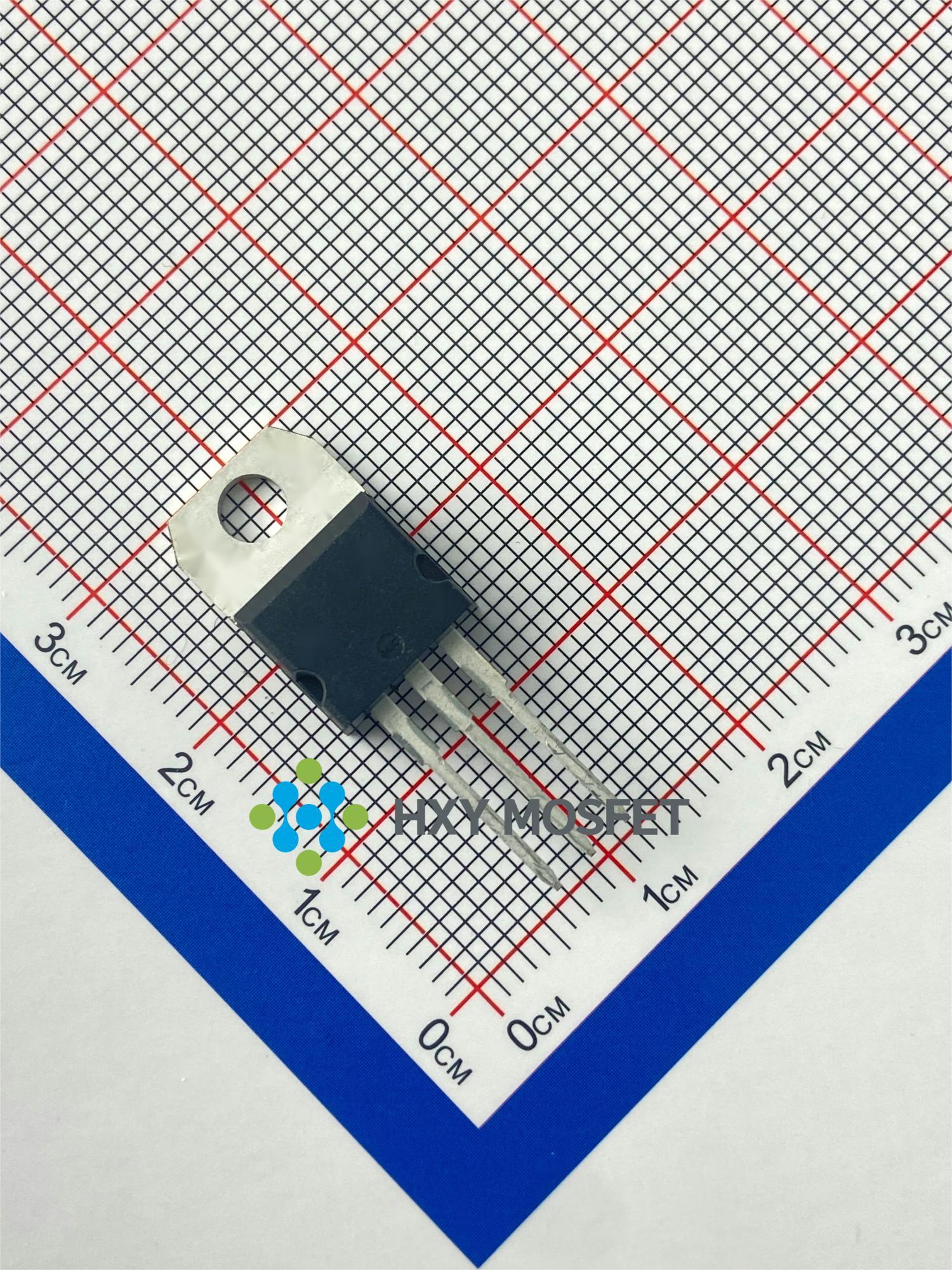

BTA16

产品分类: 晶闸管/可控硅
产品描述: 描述: 这款高品质TO-220封装双向可控硅,专为高耐压应用设计,拥有卓越的600V反向和正向重复峰值电压能力。器件具有低触发门极电流Igt仅为50mA,确保高效可靠触发,并在电源转换及电机调速等领域表现出色。它能承载大电流负载并保持稳定导通状态,适用于各种交流开关电路和功率调节解决方案。其坚固耐用的TO-220封装形式,既方便安装又利于散热,是构建高性能电力电子系统的理想选择。
供应商型号: BTA16 TO-220
供应商: 国内现货
标准整包数: 50
HXY MOSFET/深圳华轩阳电子 晶闸管/可控硅 BTA16

BTA16概述

    BTA16塑料封装晶闸管技术手册

    产品简介


    BTA16是深圳华轩阳电子有限公司生产的一款塑料封装晶闸管(Triac)。它适用于一般交流开关电源控制,在如静态继电器、加热调节和感应电动机启动电路等多种应用场合表现出色。此外,BTA16也广泛应用于灯具调光器和家电电机速度控制器中的相位控制操作。

    技术参数


    以下是BTA16的技术规格及性能参数:
    - 额定电流:16 A(全正弦波)
    - 非重复性峰值导通电流:50 Hz时为160 A,60 Hz时为168 A
    - 熔断值:10 ms时为144 A²s
    - 导通电流上升率:F = 120 Hz时,Tj = 125 °C时为50 A/µs
    - 断态峰值电压:25 °C时为+100 V
    - 峰值门极电流:Tj = 125 °C时为4 A
    - 平均门极功率耗散:Tj = 125 °C时为1 W
    - 存储温度范围:-40到+150 °C
    - 工作温度范围:-40到+125 °C

    产品特点和优势


    BTA16具有如下独特的功能和优势:
    - 高可靠性,适用于各种恶劣的工作环境。
    - 可以承受较高的峰值电流和断态电压,确保长期稳定运行。
    - 低动态电阻,确保较小的功耗和更高的效率。
    - 大额定电流,适合需要大功率控制的应用场合。

    应用案例和使用建议


    BTA16可以广泛用于:
    - 静态继电器控制:如家庭自动化系统中的开关控制。
    - 加热调节:用于工业加热系统的温度控制。
    - 感应电动机启动电路:提供可靠的电动机启动保护。
    - 灯具调光器:提供精确的灯光控制。
    - 家电电机速度控制器:通过控制电机的速度实现精准的操作。
    使用建议:
    - 在使用过程中应注意散热问题,确保工作温度不超过125°C。
    - 使用合适的触发电压和电流来控制晶闸管,避免过高的触发电压导致晶闸管损坏。
    - 使用适当的保护电路,防止意外电流冲击对晶闸管造成损坏。

    兼容性和支持


    - 兼容性:BTA16与标准的交流电源和控制系统兼容。
    - 支持:深圳华轩阳电子有限公司提供了详尽的技术文档和支持服务,确保客户在使用过程中能够得到及时的技术指导和售后服务。

    常见问题与解决方案


    1. Q: 如何正确选择触发电压?
    - A: 确保触发电压在1.3 V以内,通常使用12 V作为参考电压。
    2. Q: 如何防止过高的电流冲击?
    - A: 使用限流电路和保护二极管来限制输入电流。
    3. Q: 如何保证晶闸管的稳定运行?
    - A: 确保工作温度不超过125°C,使用适当的散热措施,定期进行检查和维护。

    总结和推荐


    BTA16是一款高性能、高可靠性的塑料封装晶闸管,特别适合于各种电力控制应用。它具备出色的额定电流处理能力和低动态电阻,能够在高温环境下稳定运行。总体来看,该产品在质量和性能上均达到了行业标准,非常适合在工业控制和家电领域应用。因此,我强烈推荐使用这款产品。

BTA16参数

参数
最大栅极触发电流 -
断态电压 -
最大栅极触发电压 -
平均通态电流 -
通态非重复峰值电流 -
RMS通态电流 -
SCR类型 -
最大栅极峰值反向电压 -
断态最大重复峰值漏电流 -
开启状态电压 -
通用封装 TO-220

BTA16厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

BTA16数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 晶闸管/可控硅 HXY MOSFET/深圳华轩阳电子 BTA16 BTA16数据手册

BTA16封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 1.197
150+ ¥ 1.1771
250+ ¥ 1.1471
库存: 300000
起订量: 100 增量: 50
交货地:
最小起订量为:50
合计: ¥ 59.85
