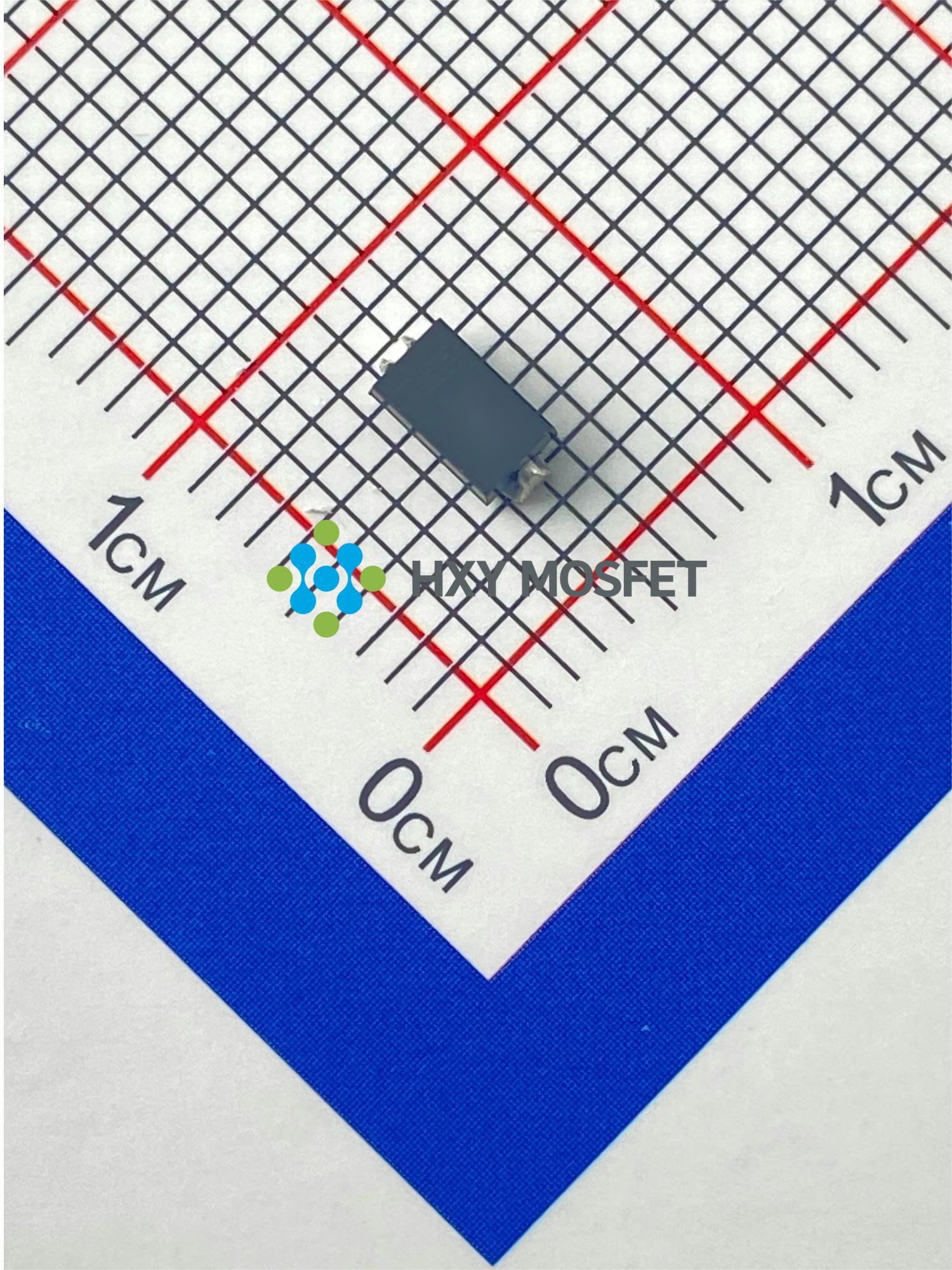

ES1M

产品分类: 其他二极管
产品描述: 描述: 这款SMA封装快恢复二极管,专为高压应用设计。具备1000V的卓越反向耐压及1A连续正向电流处理能力,其正向导通电压VF为1.7V,在高电压环境下提供高效能整流和快速恢复特性。广泛应用于开关电源、逆变器和高压电路保护场合,紧凑型封装适合现代电子设备集成。
供应商型号: ES1M SMA
供应商: 国内现货
标准整包数: 2000

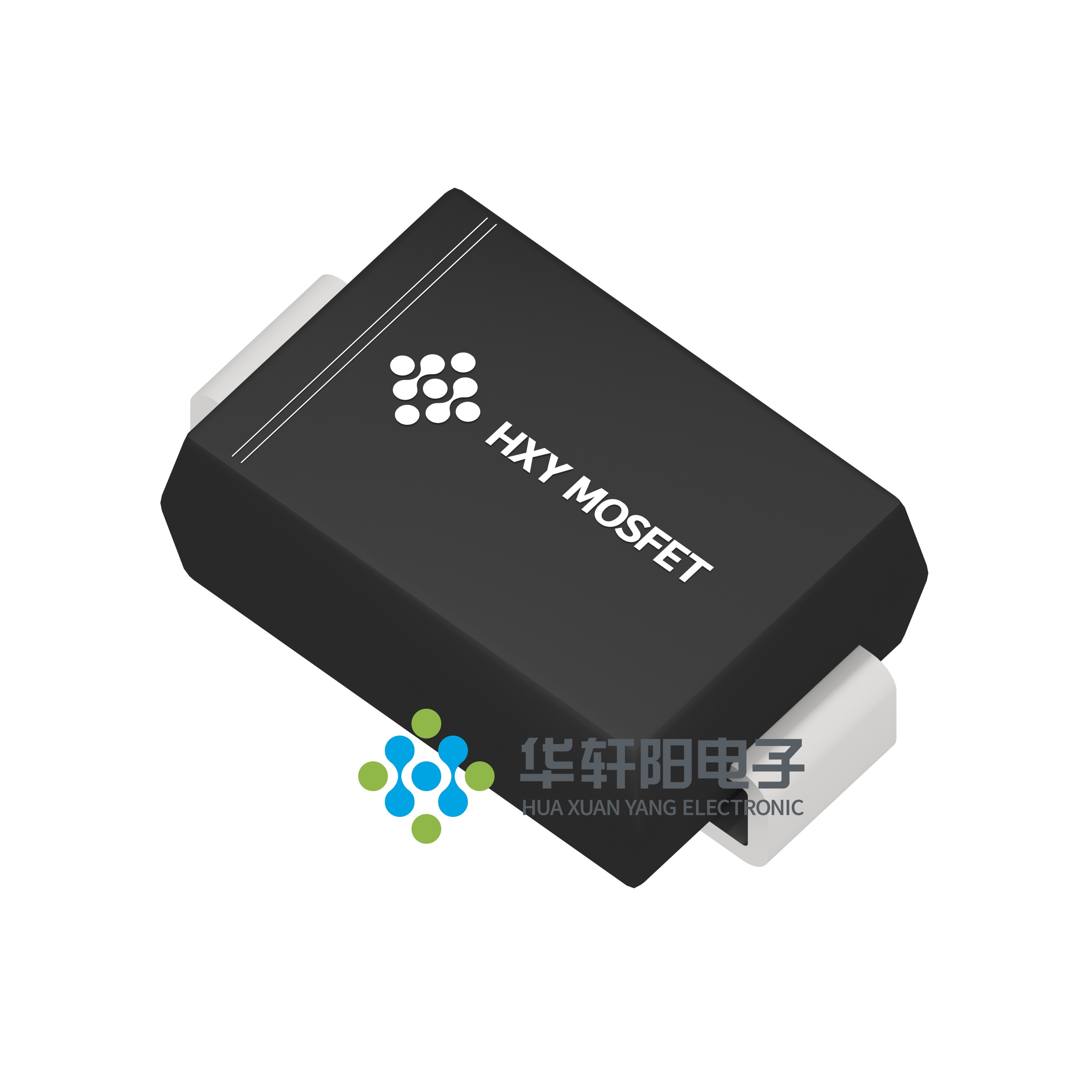

HXY MOSFET/深圳华轩阳电子 其他二极管 ES1M

ES1M概述

    Super Fast Recovery Rectifier Diodes ES1M 技术手册解析

    产品简介


    ES1M 是一款由 Shenzhen HuaXuanYang Electronics CO., LTD 推出的超级快速恢复整流二极管(Super Fast Recovery Rectifier Diodes)。它主要用于电力电子、通信设备及工业控制领域,能够提供卓越的高频开关性能。其主要功能是将交流电转换为直流电,在高频逆变电路和整流模块中发挥关键作用。此外,ES1M 支持高电流密度,适合在恶劣的工作环境中使用。

    技术参数


    以下是 ES1M 的关键技术规格:
    | 参数名称 | 符号 | 单位 | 值 | 备注 |

    | 最大重复峰值反向电压 | VRRM | V | 700
    | 平均正向电流 | IF(AV) | A | 1.0 | 在额定温度下 |
    | 非重复峰值正向电流 | IFSM | A | 30 | 瞬态脉冲时 |
    | 最大峰值正向电压 | VF | V | 1.7 | 在 IF = 1.0A 时 |
    | 最大非重复正向浪涌电流 | IRRM1 | A | 100 | 浪涌时 |
    | 正向恢复时间 | trr | ns | 70 | IF = 0.5A,IR = 1.0A |
    | 最大工作温度范围 | TJ,TSTG | ℃ | -55 ~ +150 | 整流管结温和储存温度 |
    | 热阻 | RJA | ℃/W | 85 | 从结点到环境 |
    | 热阻 | RJL | ℃/W | 35 | 从结点到终端 |

    产品特点和优势


    ES1M 具有以下几个显著特点:
    1. 超级快恢复时间:trr 仅为 70ns,非常适合高频应用。
    2. 高可靠性:额定工作温度范围宽(-55℃至 +150℃),适合极端环境。
    3. 卓越的浪涌能力:最大非重复正向浪涌电流可达 100A,能够承受瞬态冲击。
    4. 紧凑封装:采用 DO-214AC 封装,体积小且便于安装。
    5. 优良的热管理:低热阻设计提高了长期运行稳定性。

    应用案例和使用建议


    ES1M 适用于多种高频电力转换场景,例如:
    - 高频逆变器
    - 工业电源
    - 开关电源
    - 矩阵变换器
    使用建议:
    - 在高频应用中,确保 PCB 布局中合理分配散热通道。
    - 尽量避免过电流和过热现象,使用合适的外部保护电路。
    - 当使用多颗二极管并联时,需要均衡各元件间的电流分布。

    兼容性和支持


    ES1M 与主流 SMD 设备高度兼容,其 DO-214AC 封装适用于标准表面贴装工艺。Shenzhen HuaXuanYang Electronics 提供全面的技术支持,包括样品测试、定制化解决方案和长期供货保障。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高 | 改善 PCB 散热设计或降低负载电流 |
    | 超过额定电流导致损坏 | 检查电路连接,增加限流电阻或保险丝 |
    | 反向漏电流过大 | 检查是否存在反向偏置电压超出范围 |

    总结和推荐


    ES1M 超级快速恢复整流二极管以其优异的性能、广泛的适用性和稳定的可靠性成为电力电子领域的优选器件。特别是在高频应用中,它的表现尤为突出。如果您的设计需要高效能的整流二极管,推荐优先选择 ES1M。
    通过以上解析,我们可以清楚了解 ES1M 的强大功能及其在现代电力电子应用中的重要作用。希望这份技术手册能帮助您更好地了解和使用这一优秀产品!

ES1M参数

参数
If - 正向电流 -
Ir - 反向电流 5uA@1kV
Vr-反向电压 -
通用封装 SMA(DO-214AC)

ES1M厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

ES1M数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 其他二极管 HXY MOSFET/深圳华轩阳电子 ES1M ES1M数据手册

ES1M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.0342
6000+ ¥ 0.0336
10000+ ¥ 0.0328
库存: 720000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 68.4
直接购买
