HXY6206I-3.0

产品分类: LDO稳压器

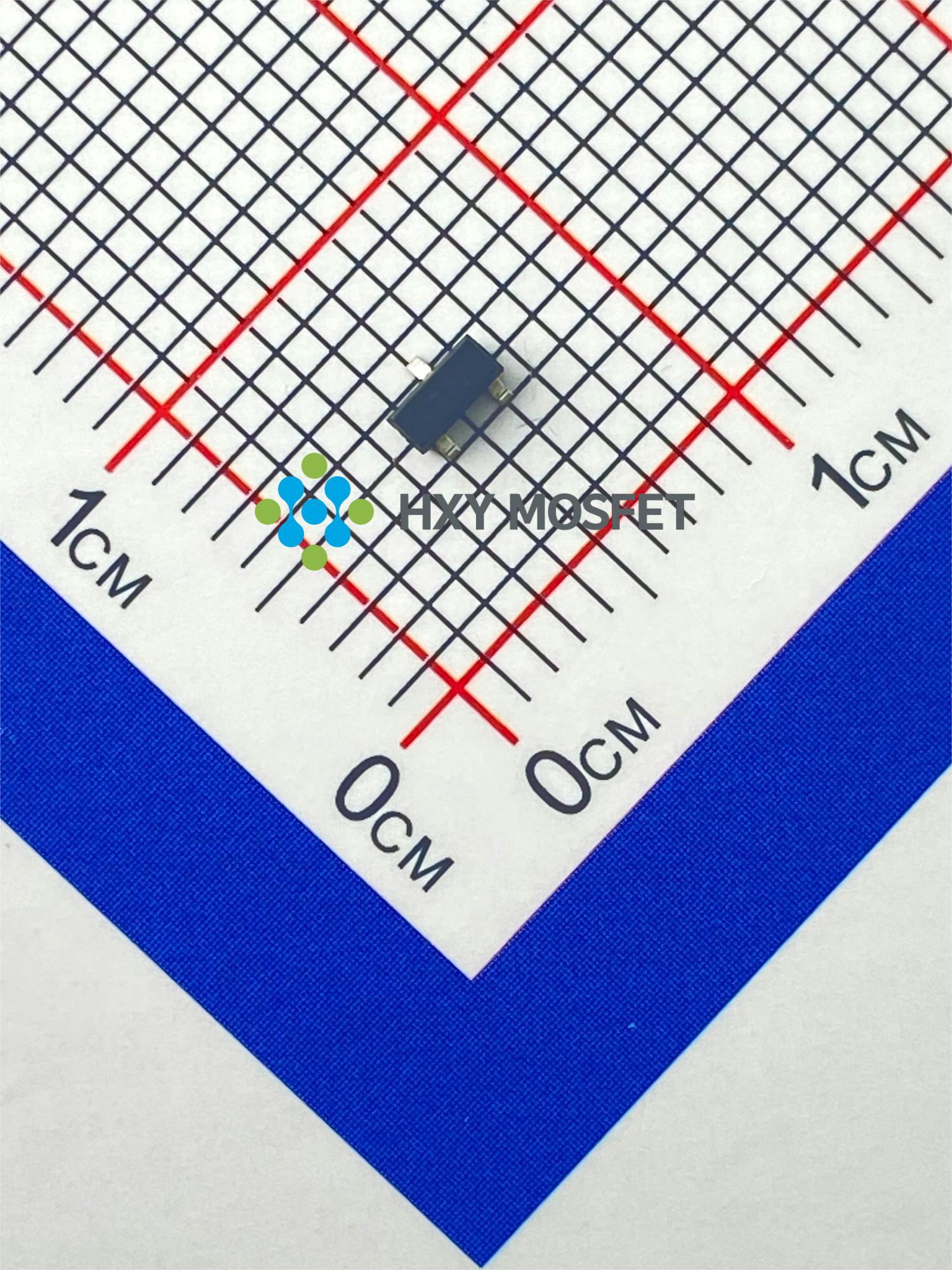

产品描述: 描述: 这款SOT-23封装的LDO线性稳压器,专为高效电源管理设计。具备稳定的3V输出电压和最大0.3A电流承载能力,在8V最高输入电压下保证性能卓越。其小巧尺寸适合空间有限的应用环境,为各类低功耗电子设备提供精准、可靠的电源转换支持。
供应商型号: HXY6206I-3.0 SOT-23
供应商: 云汉优选
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子 LDO稳压器 HXY6206I-3.0

HXY6206I-3.0概述

    # 电子元器件技术手册

    产品简介


    HXY6206I-3.0是一款高性能的CMOS降压型线性稳压器(LDO)。它适用于各种需要高效、稳定输出电压的应用场合。该产品以其高纹波抑制率、低功耗、低压差和内置过流保护功能著称,非常适合于延长电池供电设备的使用寿命。其主要应用领域包括但不限于电池供电系统、无绳电话设备、无线控制系统、便携式计算机和汽车电子设备等。

    技术参数


    HXY6206I-3.0的主要技术参数如下:
    - 最大输出电流:300mA
    - 压差电压:160mV @ 50mA
    - 最大工作电压:8V
    - 输出电压范围:3.0V
    - 高精度:±2%
    - 极低的静态工作电流:3μA(典型值)
    - 工作温度范围:-40℃ ~ 85℃
    - 输入电压范围:1.8V ~ 6V
    - 过流保护电流:300mA
    极限参数
    - 输入电压:8V
    - 输出电流:300mA
    - 功耗:0.20W
    - 工作温度:-40℃ ~ +85℃
    - 存储温度:-55℃ ~ +125℃
    电学参数
    - 输出电压温度系数:100 ppm/℃
    - 纹波抑制比:40 dB @ VIN=[VOUT+1]V + 1Vp-pAC, IOUT=10mA, f=1kHz
    - 短路电流:50mA
    - 负载稳定度:25mV @ VIN=VOUT+1V, 1mA≤IOUT≤100mA

    产品特点和优势


    HXY6206I-3.0的显著特点包括:
    - 高精度:输出电压精度高达±2%,确保了系统的稳定性和可靠性。
    - 低压差:仅需160mV的压差即可维持稳定的输出,特别适合电池供电设备。
    - 内置保护电路:包括过流保护和短路保护,确保器件安全运行。
    - 超低静态电流:3μA的典型静态电流使电池使用寿命大大延长。
    - 高纹波抑制比:在多种频率下均能达到40dB的纹波抑制效果,减少了对系统的干扰。

    应用案例和使用建议


    典型应用
    - 电池供电系统:利用其极低的静态电流特性,可以显著延长电池的使用寿命。
    - 便携式仪器:适用于各种便携式设备,如便携式电脑、手机等,提供了可靠且稳定的电源供应。
    - 汽车电子设备:适合汽车电子系统中的应用,如控制单元和传感器供电。
    使用建议
    - 选择合适的电容:确保电路中输入和输出电容的选择符合制造商的要求,以保证最佳的性能。
    - 热管理:由于有一定的功耗(0.20W),需要合理安排散热措施,特别是在高温环境下使用时。
    - 避免超压:在使用过程中要注意不超过最大工作电压(8V),以防止器件损坏。

    兼容性和支持


    HXY6206I-3.0采用SOT-23封装,易于集成到现有电路中。此外,其与多种电池和电源模块兼容,支持广泛的输入电压范围(1.8V ~ 6V)。厂商提供详细的使用手册和技术支持,确保用户能够正确使用并充分利用该器件的功能。

    常见问题与解决方案


    常见问题
    1. 输出电压不稳:检查输入电压是否稳定,确保电容选择正确。
    2. 器件过热:增加散热片或改变工作模式,减少功耗。
    3. 无法达到满载输出电流:检查电路连接是否正确,确保输入电压足够高。
    解决方案
    - 输出电压不稳:确认所有连接正确,特别是输入和输出电容。
    - 器件过热:增加散热措施,避免长时间满载工作。
    - 无法达到满载输出电流:检查输入电压是否符合要求,调整负载以避免过载。

    总结和推荐


    综上所述,HXY6206I-3.0凭借其高精度、低静态电流、低压差和内置保护电路等特性,在电池供电系统和便携式设备中表现优异。它适用于各种高可靠性需求的应用场合。因此,强烈推荐在电池供电系统、便携式设备和其他需要高精度、低功耗电源管理的场合中使用该器件。
    如果您正在寻找一款能够提高电池寿命同时提供可靠稳定电源管理的线性稳压器,HXY6206I-3.0无疑是您的理想选择。

HXY6206I-3.0参数

参数
线路调节 -
最大压差@电流 240mV@(50mA)
最小输出电压 -
最小输入电压 -
负载调节 -
Iq-静态电流 -
输出电流 300mA
纹波抑制-PSRR -
最大输出电压 3V
最大输入电压 8V
极性 -
输出类型 fixed
稳压器数量 -
通用封装 SOT-23

HXY6206I-3.0厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HXY6206I-3.0数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 LDO稳压器 HXY MOSFET/深圳华轩阳电子 HXY6206I-3.0 HXY6206I-3.0数据手册

HXY6206I-3.0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.0642
9000+ ¥ 0.0631
15000+ ¥ 0.0615
库存: 720000
起订量: 3000 增量: 3000
