IRF7807ZTRPBF

产品分类: 场效应管(MOSFET)
产品描述:
供应商型号: IRF7807ZTRPBF
供应商: 云汉优选
标准整包数: 10
UDU SEMICONDUCTOR/佑德半导体 场效应管(MOSFET) IRF7807ZTRPBF

IRF7807ZTRPBF概述

    # IRF7807ZTRPBF N-channel MOSFET 技术手册解析

    1. 产品简介


    IRF7807ZTRPBF 是一款高密度硅栅N沟道增强型功率MOSFET器件,专为同步降压转换器设计。它采用了先进的深沟槽技术,提供超低导通电阻(RDSON)和低栅极电荷,特别适合高频开关应用。这款器件符合RoHS标准及绿色环保要求,并具备100%单脉冲雪崩能量保证,确保其在极端条件下的可靠性。
    主要功能
    - 降压转换器的核心元件
    - 低导通电阻(RDSON)
    - 高效率与快速开关速度
    应用领域
    - 同步降压转换器
    - 高频电源管理
    - 工业控制设备
    - 消费类电子产品

    2. 技术参数


    以下是IRF7807ZTRPBF的关键技术规格:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 漏源击穿电压 | BVDSS 30 V |
    | 栅源击穿电压 | VGS | ±20 V |
    | 连续漏极电流(TA=25℃)| ID 15.0 A |
    | 连续漏极电流(TA=70℃)| ID 8.2 A |
    | 单脉冲雪崩能量 | EAS 61 mJ |
    | 单脉冲雪崩电流 | IAS 35 A |
    | 总功率耗散(TA=25℃) | PD 1.5 W |
    | 存储温度范围 | TSTG | -55 150 | ℃ |
    | 工作结温范围 | TJ | -55 150 | ℃ |
    | 热阻抗(结-环境) | RθJA 85 ℃/W |
    | 热阻抗(结-外壳) | RθJC 36 ℃/W |

    3. 产品特点和优势


    IRF7807ZTRPBF具有以下显著特点:
    - 超低导通电阻(RDSON=9mΩ @ VGS=10V):减少功耗并提高效率。
    - 100% EAS保证:增强了雪崩耐受能力。
    - 绿色产品:符合RoHS标准,环保友好。
    - 先进的深沟槽技术:实现更高的集成度与更优的性能。
    - 快速开关时间:降低开关损耗。
    这些特性使IRF7807ZTRPBF成为高效能、高可靠性的选择,在各种严苛环境中表现出色。

    4. 应用案例和使用建议


    应用案例
    IRF7807ZTRPBF常用于高性能同步降压转换器中,例如笔记本电脑充电器、服务器电源模块及工业自动化设备。其低RDSON特性和快速开关性能使其在高频开关应用中表现出色。
    使用建议
    1. 在设计时需考虑热管理,确保器件运行在推荐的工作温度范围内。
    2. 结合散热片或其他冷却措施以优化热性能。
    3. 调整栅极驱动电路以匹配最佳开关频率,进一步提升效率。

    5. 兼容性和支持


    IRF7807ZTRPBF可与其他主流控制器芯片无缝对接,广泛应用于各类转换器设计。飞兆半导体(Fairchild Semiconductor)作为制造商提供了详尽的技术文档、样品申请以及技术支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 改善散热设计,增加散热片或强制风冷 |
    | 开关速度过慢 | 调整栅极驱动电阻至更低值 |
    | 器件过早失效 | 确保工作条件不超过额定值 |

    7. 总结和推荐


    IRF7807ZTRPBF凭借其卓越的电气性能、紧凑的封装尺寸以及强大的可靠性,在高频开关电源领域表现优异。它非常适合需要高效能和严格环境适应性的应用场景。综上所述,强烈推荐将IRF7807ZTRPBF作为同步降压转换器的理想选择。

IRF7807ZTRPBF参数

参数
配置 -
最大功率耗散 -
Vgs-栅源极电压 -
Vgs(th)-栅源极阈值电压 -
Rds(On)-漏源导通电阻 -
栅极电荷 -
Id-连续漏极电流 -
通道数量 -
Vds-漏源极击穿电压 -
Ciss-不同 Vds 时的输入最大电容 -
FET类型 -

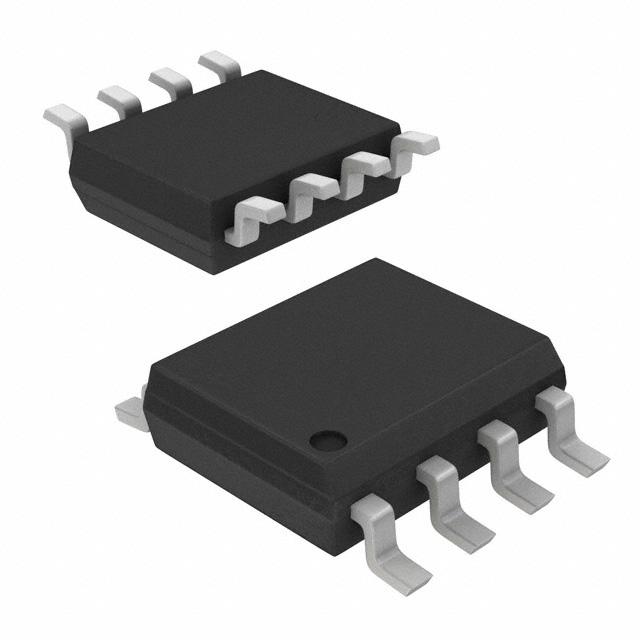

通用封装 SOP-8

IRF7807ZTRPBF厂商介绍

UDU SEMICONDUCTOR是一家半导体公司,专注于设计和制造高性能的半导体产品,以满足各种电子设备的需求。以下是对UDU SEMICONDUCTOR的简要介绍,包括其主营产品分类、应用领域和优势:

1. 主营产品分类:
- 模拟IC:包括电源管理IC、信号放大器、数据转换器等,用于处理模拟信号。
- 数字IC:包括微控制器、存储器、逻辑IC等,用于处理数字信号。
- 混合信号IC:结合模拟和数字信号处理功能,适用于需要同时处理两种信号的应用。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业控制:用于自动化设备、机器人技术等。
- 汽车电子:包括车载信息娱乐系统、安全系统等。
- 通信设备:如基站、路由器、交换机等。

3. UDU SEMICONDUCTOR的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 性能卓越:产品在速度、功耗、集成度等方面具有竞争力。
- 定制服务:能够根据客户需求提供定制化的半导体解决方案。
- 质量可靠:严格的质量控制流程,确保产品的稳定性和可靠性。

UDU SEMICONDUCTOR致力于通过其高质量的半导体产品,为客户提供高效、可靠的解决方案,以支持他们在全球市场中的竞争力。

IRF7807ZTRPBF数据手册

厂牌 PDF简要描述 下载
UDU SEMICONDUCTOR/佑德半导体 场效应管(MOSFET) UDU SEMICONDUCTOR/佑德半导体 IRF7807ZTRPBF IRF7807ZTRPBF数据手册

IRF7807ZTRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
