NTD24N06T4G

产品分类:
产品描述:
供应商型号: NTD24N06T4G
供应商: 云汉优选
标准整包数: 10

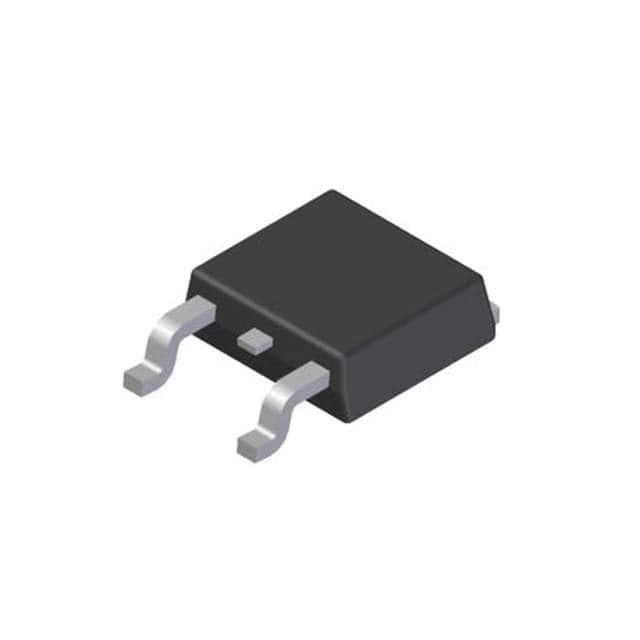

UDU SEMICONDUCTOR/佑德半导体  NTD24N06T4G

NTD24N06T4G概述

    NTD24N06T4G N-Channel Enhancement-Mode MOSFET 技术手册

    产品简介


    NTD24N06T4G 是一款高性能 N 沟道增强型 MOSFET,主要应用于开关电源、电机驱动、逆变器、DC/DC 转换器等领域。其具备高密度单元设计、低导通电阻(RDS(ON) <32mΩ@VGS=10V)等特点,能够在 60V 的耐压条件下连续输出高达 25A 的电流。该产品由优度半导体有限公司生产,并且可以在其官方网站 [http://www.udusemi.com] 获取更多信息。

    技术参数


    - 电气特性
    - 耐压:VDS = 60V
    - 连续漏极电流:ID = 25A(TC = 100℃时为 14A)
    - 峰值漏极电流:IDM = 60A
    - 功耗:PD = 45W
    - 结温及存储温度范围:TJ, TSTG = -55 至 175℃
    - 单脉冲雪崩能量:EAS = 72mJ
    - 电容参数:
    - 输入电容 Ciss = 1500pF
    - 输出电容 Coss = 60pF
    - 反向传输电容 Crss = 25pF
    - 门极电荷参数:
    - 总门极电荷 Qg = 47nC
    - 门极-源极电荷 Qgs = 6nC
    - 门极-漏极电荷 Qgd = 14nC
    - 开启延迟时间 td(on) = 5ns
    - 开启上升时间 tr = 2.6ns
    - 关闭延迟时间 td(off) = 16.1ns
    - 关闭下降时间 tf = 2.3ns
    - 热特性
    - 热阻:RθJA = 3.3℃/W

    产品特点和优势


    NTD24N06T4G 采用了高密度单元设计,从而实现了超低的导通电阻(<32mΩ@VGS=10V),这使得其具有更高的能效比。同时,该 MOSFET 具有出色的封装性能,能够有效提高散热效果。此外,其高可靠性、良好的稳定性以及高 EAS 性能使其在多种工业应用场景中表现出色。

    应用案例和使用建议


    NTD24N06T4G 广泛应用于各类电源转换系统、电机驱动和逆变器电路中。例如,在一个典型的直流-直流转换器应用中,通过合理设计开关频率和电流路径,可以有效提升转换效率。另外,在电机驱动应用中,为了确保 MOSFET 在高温下的稳定运行,建议选择合适的散热措施,如加装散热片或风冷装置。

    兼容性和支持


    NTD24N06T4G 支持表面贴装工艺,并且符合 RoHS 规范。用户可以通过官方网站获取详细的技术文档和支持服务。此外,厂商还提供了相应的测试电路,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    - Q:MOSFET 在高温环境下性能如何?
    - A: MOSFET 在高温下的性能稳定,但仍需注意散热设计,以防止因过热而导致性能下降。

    - Q:如何避免过电压损坏?
    - A: 确保 VDS 不超过 60V 的额定值,并使用合适的保护电路(如 TVS 二极管)来防护外部浪涌。

    总结和推荐


    NTD24N06T4G N 沟道增强型 MOSFET 以其优秀的电气特性和卓越的稳定性在众多应用场合中表现出色。它不仅适用于高效率的开关电源,还能满足严苛环境下的工业需求。强烈推荐在各种需要高功率处理能力的应用中选用该产品。

NTD24N06T4G厂商介绍

UDU SEMICONDUCTOR是一家半导体公司,专注于设计和制造高性能的半导体产品,以满足各种电子设备的需求。以下是对UDU SEMICONDUCTOR的简要介绍,包括其主营产品分类、应用领域和优势:

1. 主营产品分类:
- 模拟IC:包括电源管理IC、信号放大器、数据转换器等,用于处理模拟信号。
- 数字IC:包括微控制器、存储器、逻辑IC等,用于处理数字信号。
- 混合信号IC:结合模拟和数字信号处理功能,适用于需要同时处理两种信号的应用。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业控制:用于自动化设备、机器人技术等。
- 汽车电子:包括车载信息娱乐系统、安全系统等。
- 通信设备:如基站、路由器、交换机等。

3. UDU SEMICONDUCTOR的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 性能卓越:产品在速度、功耗、集成度等方面具有竞争力。
- 定制服务:能够根据客户需求提供定制化的半导体解决方案。
- 质量可靠:严格的质量控制流程,确保产品的稳定性和可靠性。

UDU SEMICONDUCTOR致力于通过其高质量的半导体产品,为客户提供高效、可靠的解决方案,以支持他们在全球市场中的竞争力。

NTD24N06T4G数据手册

厂牌 PDF简要描述 下载
UDU SEMICONDUCTOR/佑德半导体 UDU SEMICONDUCTOR/佑德半导体 NTD24N06T4G NTD24N06T4G数据手册

NTD24N06T4G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.732
1000+ ¥ 0.6903
2000+ ¥ 0.6498
库存: 50000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 366
直接购买
