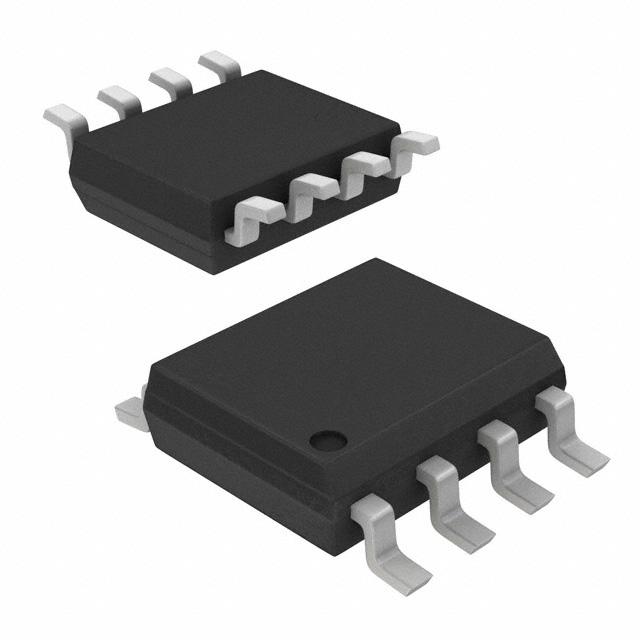

IRF7807TRPBF

产品分类:
产品描述:
供应商型号: IRF7807TRPBF
供应商: 云汉优选
标准整包数: 10
UDU SEMICONDUCTOR/佑德半导体  IRF7807TRPBF

IRF7807TRPBF概述

    IRF7807TRPBF:高密度硅N沟道MOSFET

    产品简介


    IRF7807TRPBF是一款高性能的高密度硅N沟道金属氧化物半导体场效应晶体管(N-MOSFET),由Infineon Technologies设计制造。该产品采用先进的深槽栅极工艺,提供了极低的导通电阻(RDS(ON))和门电荷(Qg),使其成为同步降压转换器中的理想选择。IRF7807TRPBF满足RoHS和绿色环保要求,适用于需要高效率、低功耗的应用场景。

    技术参数


    以下是IRF7807TRPBF的主要技术参数:
    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 漏源电压 | VDS | 30 V |
    | 栅源电压 | VGS | ±20 V |
    | 连续漏极电流(Ta=25℃) | ID 15.0 A |
    | 连续漏极电流(Ta=70℃) | ID 8.2 A |
    | 脉冲漏极电流 | IDM 42 | A |
    | 单脉冲雪崩能量 | EAS 61 | mJ |
    | 雪崩电流 | IAS 35 | A |
    | 功率损耗(Ta=25℃) | PD 1.5 W |
    | 存储温度范围 | TSTG | -55 150 | ℃ |
    | 工作结温范围 | TJ | -55 150 | ℃ |
    | 热阻(结-环境) | RθJA 85 | ℃/W |
    | 热阻(结-外壳) | RθJC 36 | ℃/W |

    产品特点和优势


    1. 超级低门电荷:极低的门电荷有助于降低开关损耗,提升效率。
    2. 全雪崩能量保证:100% EAS测试确保器件可靠性。
    3. 绿色环保设备:符合RoHS标准和绿色环保要求。
    4. 卓越的CdV/dt效应下降:减少电路噪声,提升信号完整性。
    5. 先进的深槽栅极技术:提高器件密度并降低导通电阻。

    应用案例和使用建议


    IRF7807TRPBF广泛应用于同步降压转换器,如通信设备、服务器电源管理、工业控制等领域。在具体应用中,建议根据负载条件调整驱动电路的设计,确保在高温环境下的正常工作。同时,为了更好地散热,可以采用更大的PCB板面积或增加热沉来降低结温。

    兼容性和支持


    IRF7807TRPBF与多种外围电路元件高度兼容,支持快速集成到现有系统中。厂商提供全面的技术文档和支持服务,包括详细的电气特性表和典型应用场景示例,帮助用户实现高效开发和调试。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致性能下降 | 增加外部散热片,优化热管理系统 |
    | 开关时间不匹配 | 调整驱动电阻值以优化开关波形 |
    | 输出功率不足 | 检查输入电压及接线,确保接触良好 |

    总结和推荐


    IRF7807TRPBF以其卓越的性能和广泛的应用场景,成为同步降压转换器的理想选择。其优异的导通电阻、快速开关特性和高度可靠的设计使其在市场上具有显著的竞争优势。综合来看,我们强烈推荐此款产品用于需要高效率和紧凑设计的电力电子应用中。

IRF7807TRPBF厂商介绍

UDU SEMICONDUCTOR是一家半导体公司,专注于设计和制造高性能的半导体产品,以满足各种电子设备的需求。以下是对UDU SEMICONDUCTOR的简要介绍,包括其主营产品分类、应用领域和优势:

1. 主营产品分类:
- 模拟IC:包括电源管理IC、信号放大器、数据转换器等,用于处理模拟信号。
- 数字IC:包括微控制器、存储器、逻辑IC等,用于处理数字信号。
- 混合信号IC:结合模拟和数字信号处理功能,适用于需要同时处理两种信号的应用。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业控制:用于自动化设备、机器人技术等。
- 汽车电子:包括车载信息娱乐系统、安全系统等。
- 通信设备:如基站、路由器、交换机等。

3. UDU SEMICONDUCTOR的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 性能卓越:产品在速度、功耗、集成度等方面具有竞争力。
- 定制服务:能够根据客户需求提供定制化的半导体解决方案。
- 质量可靠:严格的质量控制流程,确保产品的稳定性和可靠性。

UDU SEMICONDUCTOR致力于通过其高质量的半导体产品,为客户提供高效、可靠的解决方案,以支持他们在全球市场中的竞争力。

IRF7807TRPBF数据手册

厂牌 PDF简要描述 下载
UDU SEMICONDUCTOR/佑德半导体 UDU SEMICONDUCTOR/佑德半导体 IRF7807TRPBF IRF7807TRPBF数据手册

IRF7807TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
