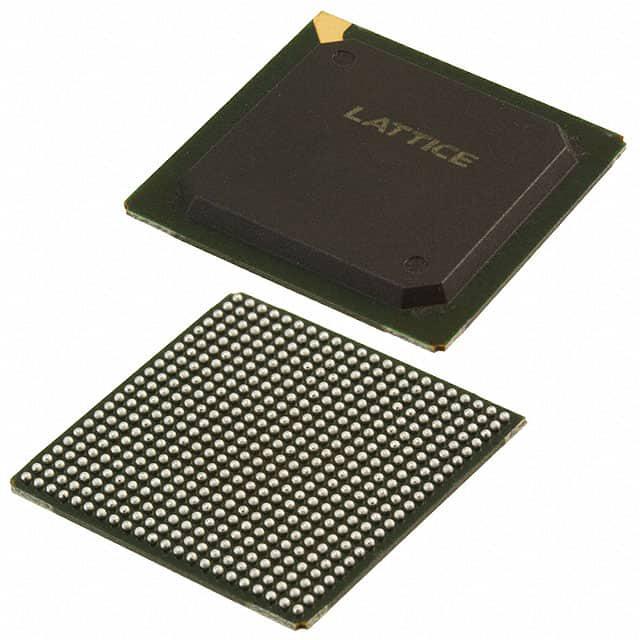

LCMXO2-2000UHC-4FG484C

产品分类: 可编程逻辑器件(PLD)
产品描述: 系统内可编程 2.375V 8.05ns 3.465V BGA 贴片安装 23mm*23mm*1.65mm
供应商型号: 842-22000UHC4FG484C
供应商: Mouser
标准整包数: 1
LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) LCMXO2-2000UHC-4FG484C

LCMXO2-2000UHC-4FG484C概述

    MachXO2™ 家族PLD产品技术手册

    1. 产品简介


    MachXO2™家族是莱迪思半导体公司(Lattice Semiconductor)推出的一系列超低功耗、即启即用、非易失性可编程逻辑器件(PLD)。该系列产品包含六种不同的型号,每种型号均具有不同数量的查找表(LUT)和输入输出端口(I/O),满足各种应用需求。从基本的256个LUT到高端的6864个LUT,这些器件被广泛应用于低成本、高容量的消费电子产品和系统中。这些器件除了具有基于LUT的低功耗可编程逻辑外,还具备嵌入式块RAM(EBR)、分布式RAM、用户闪存(UFM)、相位锁定环路(PLL)、预设计的源同步I/O支持等功能,使其适用于广泛的消费和系统应用。

    2. 技术参数


    - LUT数量:256到6864个。
    - I/O端口数量:18到334个。
    - 工作电压:1.2V至3.3V。
    - 电源管理:先进的65nm低功耗工艺,最低待机电流仅为22µW。
    - 内存:最高可达240kbits的sysMEM嵌入式块RAM,54kbits的分布式RAM,以及最多256kbits的用户闪存。
    - 时钟管理:八主时钟,最多两个边沿时钟,最多两个模拟PLL,频率范围为7MHz至400MHz。
    - 电源管理选项:待机模式和其他节能选项。
    - 接口支持:支持多种标准接口,如LVCMOS、LVTTL、PCI、LVDS、Bus-LVDS、MLVDS、RSDS、LVPECL、SSTL、HSTL等。
    - 温度范围:-40°C至+85°C。

    3. 产品特点和优势


    - 灵活的逻辑架构:提供从256到6864个LUT,支持多达334个I/O端口。
    - 超低功耗:采用65nm低功耗工艺,最低待机电流仅为22µW。
    - 嵌入式和分布式的内存:提供最高达240kbits的嵌入式块RAM和54kbits的分布式RAM。
    - 用户闪存:高达256kbits的用户闪存,可通过WISHBONE、SPI、I2C和JTAG接口访问。
    - 预工程化的源同步I/O:支持DDR、DDR2、LPDDR,最高可达7:1的Gearing。
    - 高性能、灵活的I/O缓冲:支持LVCMOS、LVTTL、PCI、LVDS等多种标准接口。
    - 灵活的片上时钟:八个主时钟,最高支持两个边沿时钟,最多两个模拟PLL。
    - 非易失性、无限重新配置:快速启动时间,单芯片安全解决方案。
    - TransFR重配置:支持现场逻辑更新。
    - 增强的系统级支持:包括SPI、I2C、定时器/计数器、片上振荡器、唯一跟踪ID、一次性可编程模式等。
    - 广泛的封装选项:包括TQFP、WLCSP、ucBGA、csBGA、caBGA、ftBGA、fpBGA等,尺寸从2.5mm x 2.5mm到23mm x 23mm不等。

    4. 应用案例和使用建议


    - 应用案例:MachXO2系列PLD可用于各种消费电子产品,如显示控制、图像处理、通信模块、传感器接口等。
    - 使用建议:对于需要低功耗、高集成度的应用,选择ZE版本;对于需要高速处理的应用,选择HC或HE版本。根据应用需求选择合适的封装,以平衡性能和成本。

    5. 兼容性和支持


    - 兼容性:所有型号在功能和引脚上兼容,可以在同一封装内进行密度迁移。
    - 支持:提供包括JTAG、SPI和I2C在内的多种配置方式,支持背景编程和双引导能力。Lattice提供一系列工具和IP核支持,帮助用户高效实施复杂设计。

    6. 常见问题与解决方案


    - 问题:电源管理不佳导致功耗过高。
    - 解决方案:检查电源电压设置,确保使用适当的电源管理选项,如待机模式。
    - 问题:时钟不稳定。
    - 解决方案:检查PLL配置,确保正确的时钟分频和相位偏移设置。
    - 问题:初始化过程中出现错误。
    - 解决方案:检查初始化代码,确保正确设置初始化参数。

    7. 总结和推荐


    MachXO2™家族PLD凭借其灵活的逻辑架构、超低功耗、丰富的内存资源和强大的接口支持,在消费电子和系统应用中表现出色。它不仅提供了广泛的封装选项,还支持密度迁移和远程场升级,使得设计更加灵活和可靠。因此,我们强烈推荐MachXO2™系列PLD用于各种高性能、低功耗的应用场合。

LCMXO2-2000UHC-4FG484C参数

参数
最大传输延迟时间 8.05ns
最大工作供电电压 3.465V
最小工作供电电压 2.375V
可编程类型 系统内可编程
宏单元数 -
长*宽*高 23mm*23mm*1.65mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LCMXO2-2000UHC-4FG484C厂商介绍

Lattice Semiconductor(莱迪思半导体)是一家美国半导体公司,专注于提供低功耗、小型化的FPGA(现场可编程门阵列)解决方案。公司成立于1983年,总部位于俄勒冈州希尔斯伯勒。

Lattice Semiconductor的主营产品主要分为以下几类:

1. FPGA产品:提供广泛的FPGA产品线,包括iCE系列、ECP系列和XO系列等,适用于各种应用场景。

2. 可编程解决方案:包括视频桥接、音频桥接、USB桥接等,为各种接口提供灵活的解决方案。

3. 可编程互连:提供可编程互连解决方案,如CrossLink系列,用于实现高速数据传输和信号路由。

4. 可编程电源管理:提供可编程电源管理解决方案,如SiP系列,用于实现高效能的电源管理。

Lattice Semiconductor的产品广泛应用于通信、消费电子、工业控制、汽车电子等领域。其优势在于:

1. 低功耗:Lattice的FPGA产品具有低功耗特性,适合电池供电的应用。

2. 小型化:Lattice的FPGA产品尺寸较小,适合空间受限的应用。

3. 灵活性:Lattice的FPGA产品具有高度的可编程性,可以根据客户需求进行定制。

4. 快速上市:Lattice提供快速上市解决方案,帮助客户缩短产品开发周期。

LCMXO2-2000UHC-4FG484C数据手册

厂牌 PDF简要描述 下载
LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) LATTICE SEMICONDUCTOR LCMXO2-2000UHC-4FG484C LCMXO2-2000UHC-4FG484C数据手册

LCMXO2-2000UHC-4FG484C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 36.08 ¥ 304.876
25+ $ 30.834 ¥ 260.5473
120+ $ 28.875 ¥ 243.9938
库存: 38
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 304.87
