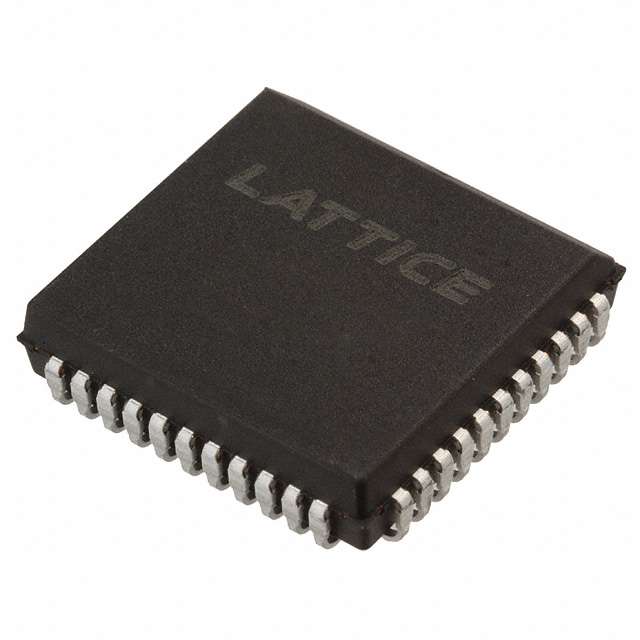

ispLSI 1016E-80LJN

产品分类: 可编程逻辑器件(PLD)
产品描述: 系统内可编程 64 4.75V 15ns 5.25V LCC 贴片安装 16.59mm*16.59mm*3.68mm
供应商型号:
供应商:
标准整包数: 0
LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) ispLSI 1016E-80LJN

ispLSI 1016E-80LJN概述

    ispLSI 1016E 高密度可编程逻辑器件

    1. 产品简介


    ispLSI 1016E 是一款高密度可编程逻辑器件(PLD),由Lattice Semiconductor公司生产。它具有2000个PLD门,32个通用I/O引脚,四个专用输入引脚,三个专用时钟输入引脚,一个全局输出使能输入引脚以及全局路由池(GRP)。这些特性使其成为设计复杂数字系统时的理想选择。

    2. 技术参数


    - 逻辑门数量:2000个
    - I/O引脚:32个
    - 专用输入引脚:4个
    - 专用时钟输入引脚:3个
    - 最大工作频率:125 MHz
    - 传播延迟:7.5 ns
    - 电源电压范围:4.75V 至 5.25V
    - 封装选项:无铅封装
    - 耐热温度范围:-55°C 至 125°C

    3. 产品特点和优势


    ispLSI 1016E 的显著特点是其高密度可编程逻辑和高性能E2CMOS技术。它能够在125 MHz的最大工作频率下运行,并且拥有7.5 ns的低传播延迟。此外,它支持5V非易失性在系统编程(ISP),使得原型设计和生产过程更加高效。这些特点使其在复杂的数字系统设计中表现出色,提高了系统的可靠性和灵活性。

    4. 应用案例和使用建议


    ispLSI 1016E 广泛应用于需要高密度逻辑和快速处理的应用场景,如状态机、地址解码器和高速计数器等。以下是其在实际应用中的示例:
    - 状态机实现:由于其快速的时钟响应和低延迟特性,ispLSI 1016E非常适合用于实现复杂的状态机。
    - 地址解码器:ispLSI 1016E可以轻松地实现地址解码,提高系统的寻址效率。
    - 高速计数器:通过利用宽输入栅极,ispLSI 1016E能够实现高速计数器,满足高速数据处理需求。
    使用建议:
    - 散热管理:在高温环境下使用时,注意良好的散热措施以确保芯片正常运行。
    - 电源稳定:保持电源电压在规定的范围内,避免电压波动对芯片造成损害。

    5. 兼容性和支持


    ispLSI 1016E 与多种电子元器件和设备兼容,适用于各种应用场景。Lattice Semiconductor公司提供了详细的文档和支持服务,包括在线技术支持和开发工具包,帮助用户更好地利用这一产品。

    6. 常见问题与解决方案


    Q1:ispLSI 1016E 如何进行在系统编程(ISP)?
    A1:将ispEN 引脚拉低即可进入编程模式,随后通过SDI/IN0 和 SCLK 控制信号进行编程操作。
    Q2:如何提高 ispLSI 1016E 的电源稳定性?
    A2:可以通过在电源引脚附近添加适当的去耦电容来提高电源稳定性,以减小电压波动。

    7. 总结和推荐


    ispLSI 1016E 在高密度逻辑设计方面表现出色,具备高效的在系统编程能力,适用于需要高密度逻辑和快速处理的应用场景。虽然其成本较高,但考虑到其卓越的性能和灵活性,仍然非常值得推荐。对于需要构建高度灵活和可靠系统的工程师来说,ispLSI 1016E 是一个理想的选择。

ispLSI 1016E-80LJN参数

参数
最大工作供电电压 5.25V
最小工作供电电压 4.75V
可编程类型 系统内可编程
宏单元数 64
最大传输延迟时间 15ns
长*宽*高 16.59mm*16.59mm*3.68mm
通用封装 LCC
安装方式 贴片安装
零件状态 停产
包装方式 管装

ispLSI 1016E-80LJN厂商介绍

Lattice Semiconductor(莱迪思半导体)是一家美国半导体公司,专注于提供低功耗、小型化的FPGA(现场可编程门阵列)解决方案。公司成立于1983年,总部位于俄勒冈州希尔斯伯勒。

Lattice Semiconductor的主营产品主要分为以下几类:

1. FPGA产品:提供广泛的FPGA产品线,包括iCE系列、ECP系列和XO系列等,适用于各种应用场景。

2. 可编程解决方案:包括视频桥接、音频桥接、USB桥接等,为各种接口提供灵活的解决方案。

3. 可编程互连:提供可编程互连解决方案,如CrossLink系列,用于实现高速数据传输和信号路由。

4. 可编程电源管理:提供可编程电源管理解决方案,如SiP系列,用于实现高效能的电源管理。

Lattice Semiconductor的产品广泛应用于通信、消费电子、工业控制、汽车电子等领域。其优势在于:

1. 低功耗:Lattice的FPGA产品具有低功耗特性,适合电池供电的应用。

2. 小型化:Lattice的FPGA产品尺寸较小,适合空间受限的应用。

3. 灵活性:Lattice的FPGA产品具有高度的可编程性,可以根据客户需求进行定制。

4. 快速上市:Lattice提供快速上市解决方案,帮助客户缩短产品开发周期。

ispLSI 1016E-80LJN数据手册

厂牌 PDF简要描述 下载
LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) LATTICE SEMICONDUCTOR ispLSI 1016E-80LJN ispLSI 1016E-80LJN数据手册

ispLSI 1016E-80LJN封装设计

查看详情并下载
Symbol
Footprint
3D Model
