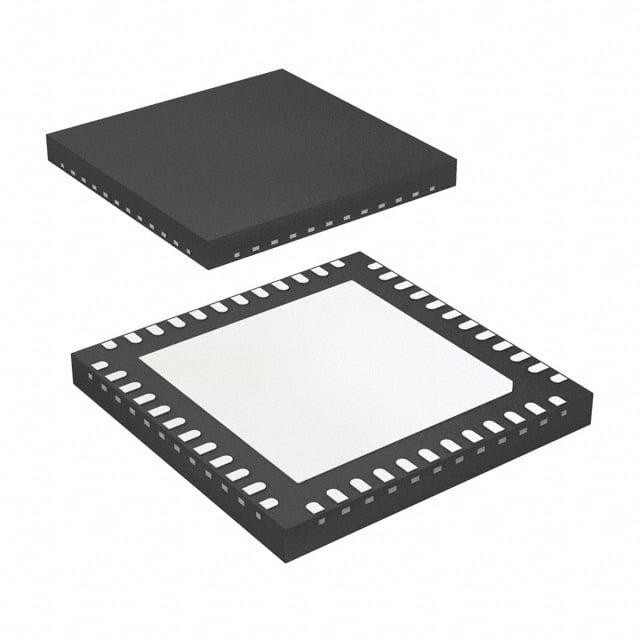

ISPPAC-CLK5406D-01SN48C

产品分类: 锁相环
产品描述: 带旁路 3V 3.6V 400MHz QFN 贴片安装 7mm(长度)*880μm(高度)
供应商型号: 220-1626-ND
供应商: Digi-Key
标准整包数: 1
LATTICE SEMICONDUCTOR 锁相环 ISPPAC-CLK5406D-01SN48C

ISPPAC-CLK5406D-01SN48C概述

    ispClock5400D Family Data Sheet

    产品简介


    ispClock5400D 家族是高性能的时钟管理集成电路,专为高速数字系统设计。该家族集成了 CleanClock PLL(锁相环)和 FlexiClock 输出块,提供从低频到高频的广泛输出范围。主要功能包括超低抖动、动态重新配置能力和多种输出标准支持。ispClock5400D 广泛应用于 SERDES(串行解串器)、ATCA、MicroTCA、AMC 和 PCI Express 等系统中,用于低延迟和高精度的时钟管理和分布。

    技术参数


    - CleanClock PLL
    - 超低周期抖动:2.5ps
    - 超低相位抖动:6.5ps
    - 频率检测精度:±100ps
    - 支持的频率范围:40MHz 到 400MHz
    - 输出频率范围:25MHz 至 4005MHz
    - FlexiClock I/O
    - 输入/输出操作频率范围:40MHz 至 400MHz
    - 双可编程延时机制
    - 最小步长:156ps
    - 可调延时范围:0至±9.4ns
    - 支持的标准:LVDS, LVPECL, HSTL, SSTL, HCSL, MLVDS
    - 支持电压范围:1.5V, 1.8V, 2.5V, 3.3V
    - 功耗:内部反馈时 ICCD 最大 99mA
    - 电源和环境
    - 推荐操作条件:核心供电电压 3.0V 至 3.6V
    - 工作温度范围:商业级(0°C 至 70°C),工业级(-40°C 至 85°C)
    - 包装类型:48 针和 64 针 QFN 封装

    产品特点和优势


    - 超低抖动: ispClock5400D 的超低抖动特性使其适用于需要高精度时钟的系统。
    - 动态重新配置: 通过 I²C 接口可以动态调整时钟频率、相位和时间延迟,提供高度灵活性。
    - 广泛支持的标准: 多种输出标准支持使得 ispClock5400D 在不同应用场景中具有良好的兼容性。
    - 出色的电源噪声免疫性: 卓越的电源噪声抑制能力,确保稳定运行。

    应用案例和使用建议


    - 应用场景: 主要应用于 SERDES、ATCA、MicroTCA、AMC 和 PCI Express 系统中,用于提供低延迟和高精度的时钟信号。
    - 使用建议: 为了充分发挥其动态重新配置的优势,在设计时应充分考虑对时钟信号进行动态控制的需求。在布线时应注意信号完整性,避免引入过多的噪声。

    兼容性和支持


    - 兼容性: 支持多种 I/O 标准,包括 LVDS、LVPECL、HSTL、SSTL、HCSL 和 MLVDS。
    - 支持: 厂商提供全面的技术支持,包括详细的文档和开发工具,以帮助用户快速集成和调试产品。

    常见问题与解决方案


    - Q1: 如何调整输出频率?
    - A1: 通过 I²C 接口调整 CleanClock PLL 的输出频率。

    - Q2: 如何降低功耗?
    - A2: 减少输出的使用频率或数量,减少工作负载。

    - Q3: 如何防止电源噪声干扰?
    - A3: 使用电容滤波器和去耦电容来降低电源噪声干扰。

    总结和推荐


    ispClock5400D 是一款高性能的时钟管理芯片,具备超低抖动、动态重新配置和支持多种输出标准的优点。这些特性使其成为需要高精度时钟的应用的理想选择。如果您正在寻找一个灵活、可靠的时钟管理解决方案,ispClock5400D 家族将是您的理想选择。强烈推荐使用!

ISPPAC-CLK5406D-01SN48C参数

参数
最大输入频率 400MHz
最大工作供电电压 3.6V
最小工作供电电压 3V
PLL-锁相环 带旁路
长*宽*高 7mm(长度)*880μm(高度)
通用封装 QFN
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 托盘

ISPPAC-CLK5406D-01SN48C厂商介绍

Lattice Semiconductor(莱迪思半导体)是一家美国半导体公司,专注于提供低功耗、小型化的FPGA(现场可编程门阵列)解决方案。公司成立于1983年,总部位于俄勒冈州希尔斯伯勒。

Lattice Semiconductor的主营产品主要分为以下几类:

1. FPGA产品:提供广泛的FPGA产品线,包括iCE系列、ECP系列和XO系列等,适用于各种应用场景。

2. 可编程解决方案:包括视频桥接、音频桥接、USB桥接等,为各种接口提供灵活的解决方案。

3. 可编程互连:提供可编程互连解决方案,如CrossLink系列,用于实现高速数据传输和信号路由。

4. 可编程电源管理:提供可编程电源管理解决方案,如SiP系列,用于实现高效能的电源管理。

Lattice Semiconductor的产品广泛应用于通信、消费电子、工业控制、汽车电子等领域。其优势在于:

1. 低功耗:Lattice的FPGA产品具有低功耗特性,适合电池供电的应用。

2. 小型化:Lattice的FPGA产品尺寸较小,适合空间受限的应用。

3. 灵活性:Lattice的FPGA产品具有高度的可编程性,可以根据客户需求进行定制。

4. 快速上市:Lattice提供快速上市解决方案,帮助客户缩短产品开发周期。

ISPPAC-CLK5406D-01SN48C数据手册

厂牌 PDF简要描述 下载
LATTICE SEMICONDUCTOR 锁相环 LATTICE SEMICONDUCTOR ISPPAC-CLK5406D-01SN48C ISPPAC-CLK5406D-01SN48C数据手册

ISPPAC-CLK5406D-01SN48C封装设计

查看详情并下载
Symbol
Footprint
3D Model
