LCMXO1200C-3FTN256I

产品分类: 可编程逻辑器件(PLD)

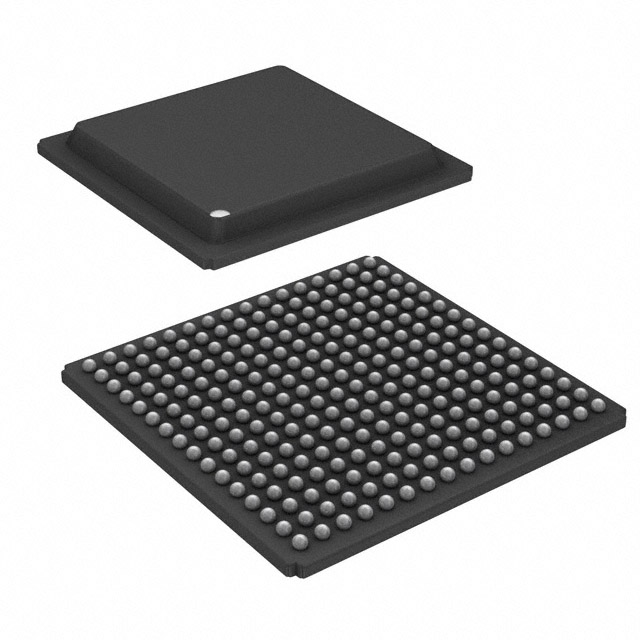

产品描述: 系统内可编程 600 1.71V 5.1ns 3.465V FTBGA-256 贴片安装 17mm*17mm*1.4mm
供应商型号: 220-1064-ND
供应商: Digi-Key
标准整包数: 1
LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) LCMXO1200C-3FTN256I

LCMXO1200C-3FTN256I概述

    MachXO系列电子元器件技术手册

    1. 产品简介


    MachXO系列是由Lattice Semiconductor公司设计的一系列可编程逻辑器件(PLD),旨在满足传统上由复杂可编程逻辑器件(CPLD)和低容量现场可编程门阵列(FPGA)所覆盖的应用需求,如粘合逻辑、总线桥接、总线接口、电源启动控制和控制逻辑。这些器件通过结合CPLD和FPGA的最佳特性,提供了单芯片、高安全性和即时启动的功能。

    2. 技术参数


    - 非易失性、无限重配置
    - 瞬时启动:几微秒内即可启动
    - 单芯片,无需外部配置存储器
    - 优秀的设计安全性,无法截获位流

    - 睡眠模式
    - 静态电流减少可达100倍
    - TransFR重新配置(TFR)
    - 在系统运行时更新现场逻辑
    - 高I/O到逻辑密度
    - 256到2280个LUT4
    - 73到271个I/O,具有广泛的封装选项
    - 嵌入式和分布式内存
    - 最多27.6 Kbits的sysMEM嵌入块RAM
    - 最多7.7 Kbits的分布式RAM
    - 专用FIFO控制逻辑
    - 灵活的I/O缓冲器
    - 支持宽范围的接口标准,如LVCMOS、LVTTL、PCI、LVDS、Bus-LVDS、LVPECL和RSDS
    - sysCLOCK PLL
    - 每个设备最多两个模拟PLL
    - 支持时钟倍频、分频和相位偏移
    - 系统级支持
    - IEEE标准1149.1边界扫描
    - 内置振荡器
    - 工作电压范围为3.3V、2.5V、1.8V或1.2V
    - IEEE 1532标准的系统级编程

    3. 产品特点和优势


    MachXO系列的主要特点是其非易失性和无限重配置能力,能够即时启动,且不需要外部配置存储器。其睡眠模式可以将静态电流减少高达100倍,使得功耗得到有效控制。此外,TransFR重新配置功能允许设备在系统运行时更新逻辑,提高了灵活性。MachXO还提供高性能的I/O密度和丰富的内存选项,使其在多种应用中表现出色。其内置的PLL支持多种时钟管理和频率合成操作,进一步增强了其适用范围。

    4. 应用案例和使用建议


    MachXO系列广泛应用于需要高集成度和灵活性的设计,例如:
    - 粘合逻辑实现
    - 总线接口和桥接
    - 功率管理
    - 控制逻辑实现
    为了更好地利用MachXO的性能,建议在设计时充分考虑其内部资源的配置,例如如何利用sysMEM进行高效的内存分配,以及如何通过PLL实现精确的时钟管理。同时,根据具体应用的需求选择合适的型号和封装,以确保最佳性能和可靠性。

    5. 兼容性和支持


    MachXO系列支持多种I/O标准,包括LVCMOS、LVTTL、PCI、LVDS、Bus-LVDS、LVPECL和RSDS,保证了与各种系统的兼容性。厂商提供了ispLEVER设计工具,支持复杂的逻辑设计实现。用户可以通过JTAG端口进行设备的编程和配置,并访问用户逻辑。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何设置正确的时钟频率? | 使用sysCLOCK PLL的输入时钟分频器和反馈分频器调整频率。 |
    | 如何提高系统可靠性? | 通过配置延迟调整PLL的反馈或输入路径来改善建立时间和保持时间。 |
    | 如何进行远程更新? | 利用TransFR重新配置功能,在系统运行时更新现场逻辑。 |

    7. 总结和推荐


    MachXO系列以其独特的非易失性和无限重配置能力,提供了出色的即时启动性能和高安全性,非常适合于各种需要灵活逻辑设计的应用场合。其丰富的内存选项、高效时钟管理和强大的兼容性使其在市场上具有显著的竞争优势。总体来说,MachXO系列是一个值得推荐的产品,适用于需要高度集成和灵活性的设计。

LCMXO1200C-3FTN256I参数

参数
可编程类型 系统内可编程
宏单元数 600
最大传输延迟时间 5.1ns
最大工作供电电压 3.465V
最小工作供电电压 1.71V
长*宽*高 17mm*17mm*1.4mm
通用封装 FTBGA-256
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

LCMXO1200C-3FTN256I厂商介绍

Lattice Semiconductor(莱迪思半导体)是一家美国半导体公司,专注于提供低功耗、小型化的FPGA(现场可编程门阵列)解决方案。公司成立于1983年,总部位于俄勒冈州希尔斯伯勒。

Lattice Semiconductor的主营产品主要分为以下几类:

1. FPGA产品:提供广泛的FPGA产品线,包括iCE系列、ECP系列和XO系列等,适用于各种应用场景。

2. 可编程解决方案:包括视频桥接、音频桥接、USB桥接等,为各种接口提供灵活的解决方案。

3. 可编程互连:提供可编程互连解决方案,如CrossLink系列,用于实现高速数据传输和信号路由。

4. 可编程电源管理:提供可编程电源管理解决方案,如SiP系列,用于实现高效能的电源管理。

Lattice Semiconductor的产品广泛应用于通信、消费电子、工业控制、汽车电子等领域。其优势在于:

1. 低功耗:Lattice的FPGA产品具有低功耗特性,适合电池供电的应用。

2. 小型化:Lattice的FPGA产品尺寸较小,适合空间受限的应用。

3. 灵活性:Lattice的FPGA产品具有高度的可编程性,可以根据客户需求进行定制。

4. 快速上市:Lattice提供快速上市解决方案,帮助客户缩短产品开发周期。

LCMXO1200C-3FTN256I数据手册

厂牌 PDF简要描述 下载
LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) LATTICE SEMICONDUCTOR LCMXO1200C-3FTN256I LCMXO1200C-3FTN256I数据手册

LCMXO1200C-3FTN256I封装设计

查看详情并下载
Symbol
Footprint
3D Model
