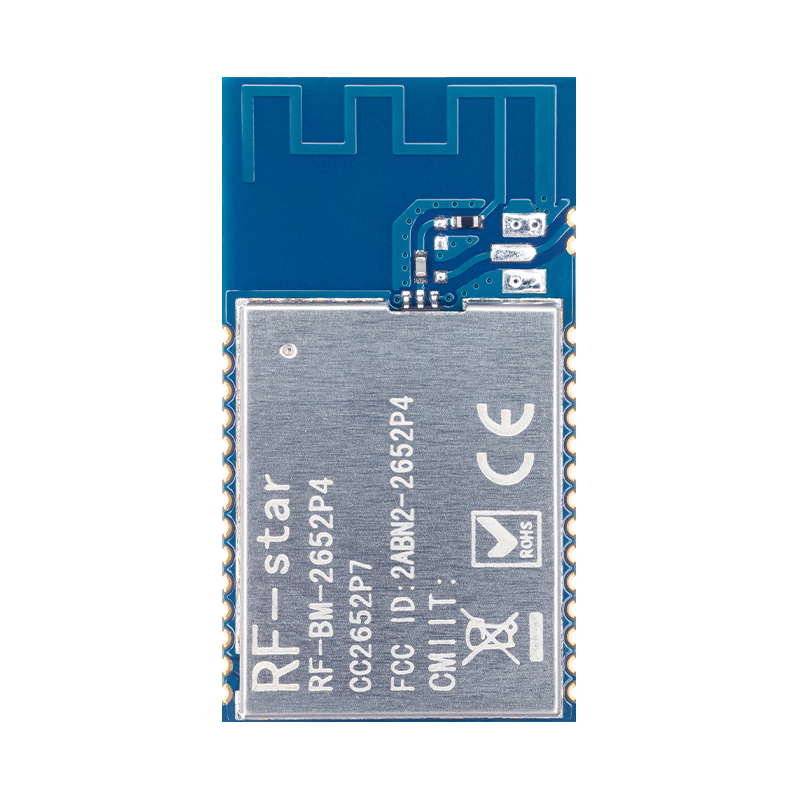

RF-BM-2652P4

产品分类: 蓝牙模块
产品描述:
供应商型号: SG-RF-BM-2652P4
供应商: 国内现货
标准整包数: 1
RF-STAR/深圳信驰达 蓝牙模块 RF-BM-2652P4

RF-BM-2652P4概述

    RF-BM-2652P4 多协议 2.4 GHz 无线模块技术手册

    产品简介


    RF-BM-2652P4 是由深圳信驰达科技有限公司研发的 SimpleLink 多协议 2.4 GHz 无线模块。该模块采用德州仪器 CC2652P7 芯片,支持 Thread、Zigbee®、Matter、Bluetooth® 5.2 Low Energy、IEEE 802.15.4g、6LoWPAN、TI 15.4-Stack (2.4 GHz)等多种无线通信协议。RF-BM-2652P4 主要应用于住宅和楼宇自动化、智能电网、自动抄表、无线传感器网络等领域。凭借其强大的处理器和高性能射频模块,RF-BM-2652P4 成为各类物联网设备的理想选择。

    技术参数


    - 工作电压:1.8 V ~ 3.8 V,推荐 3.3 V
    - 工作频段:2402 MHz ~ 2480 MHz
    - 最大发射功率:+20 dBm
    - 接收灵敏度:-104 dBm @ Bluetooth 125-kbps (LE Coded PHY)
    - SRAM:144 KB
    - FLASH:704 KB
    - GPIO 数量:23 个
    - 晶振频率:48 MHz,32.768KHz
    - 模块尺寸:30 x 16.4 mm
    - 工作温度:-40 ℃ ~ +85 ℃
    - 储存温度:-40 ℃ ~ +125 ℃

    产品特点和优势


    1. 高性能处理器:集成高性能 ARM Cortex-M4F 和 ARM Cortex-M0 处理器,支持 16-bit 低功耗传感器处理核心。
    2. 强大存储容量:配备 704 KB 可编程闪存和 144 KB 低泄漏 SRAM,满足多种应用需求。
    3. 多协议支持:支持多种无线通信协议,增强模块的通用性和兼容性。
    4. 高发射功率:最大发射功率可达 +20 dBm,适用于长距离通信。
    5. 低功耗设计:具备优秀的能源管理能力,适合电池供电的应用场景。

    应用案例和使用建议


    RF-BM-2652P4 广泛应用于智能家居、楼宇自动化、智能电网等多个领域。在智能家居场景中,它可以用于门窗传感器、温控器等设备的无线连接。在智能电网中,它可用于智能电表和水表的远程监测。
    使用建议:
    1. 供电稳定性:确保供电电源稳定,避免大幅波动。
    2. 电源滤波:增加电源滤波电路,减少纹波。
    3. 散热设计:设计合理的散热方案,防止高温影响模块性能。
    4. 干扰防护:合理布线,避免高频信号干扰模块。

    兼容性和支持


    RF-BM-2652P4 支持 SMT 封装(邮票半孔)、PCB 天线、IPEX 天线和半孔天线输出方式,确保与其他电子元器件或设备的兼容性。厂商提供详尽的技术支持和维护服务,包括回流焊条件、静电放电警示等。

    常见问题与解决方案


    1. 传输距离不理想
    - 解决方案:检查供电电压是否正常,避免金属物体遮挡天线。
    2. 易损坏异常损坏
    - 解决方案:确保供电电源在推荐范围内,避免电源波动,同时进行防静电处理。
    3. 误码率太高
    - 解决方案:远离同频干扰源,保证电源质量,使用高质量馈线。

    总结和推荐


    RF-BM-2652P4 是一款功能强大且高度集成的无线模块,适用于广泛的物联网应用场景。其优异的性能、强大的处理器和丰富的接口使其成为众多设备的首选。结合详尽的技术手册和良好的技术支持,强烈推荐在各类物联网项目中使用 RF-BM-2652P4 模块。

RF-BM-2652P4参数

参数
支持协议 -
发射功率 -
工作电压 -
芯片平台 -
功耗 -
灵敏度 -
天线形式 -
接收电流 -
接口 -
发射电流 -

RF-BM-2652P4厂商介绍

RF-Star公司是一家专注于射频识别(RFID)技术的高科技企业,致力于提供全面的RFID解决方案。公司主营产品包括:

1. RFID标签:用于物品追踪和管理,广泛应用于物流、仓储、零售等领域。
2. RFID读写器:用于读取和写入RFID标签信息,适用于各种自动识别和数据采集场景。
3. RFID天线:增强信号接收和发送能力,提高RFID系统性能。
4. RFID系统集成:为客户提供定制化的系统集成服务,以满足特定业务需求。

RF-Star的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 产品质量:严格的质量控制流程,确保产品的稳定性和可靠性。
- 定制服务:根据客户需求提供个性化解决方案,增强客户满意度。
- 市场经验:在多个行业积累了丰富的实施经验,能够快速响应市场变化。

RF-Star以其专业的技术、高质量的产品和优质的服务,在RFID领域赢得了良好的声誉。

RF-BM-2652P4数据手册

厂牌 PDF简要描述 下载
RF-STAR/深圳信驰达 蓝牙模块 RF-STAR/深圳信驰达 RF-BM-2652P4 RF-BM-2652P4数据手册

RF-BM-2652P4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 38.5
30+ ¥ 35
库存: 50
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 38.5
直接购买
加入购物车
