YS-U5S5 190008

产品分类: AC-DC模块
产品描述: 1000μF 超小体积 47KHz~63Hz 自然风冷 73% 4W 1A 5V 1 264V(AC) 100V(AC) CV(恒压模式) 螺纹安装 51mm*23mm*17mm
供应商型号: SG-YS-U5S5 190008
供应商: 国内现货
标准整包数: 1
ESHION/广东禹舜电子 AC-DC模块 YS-U5S5 190008

YS-U5S5 190008概述

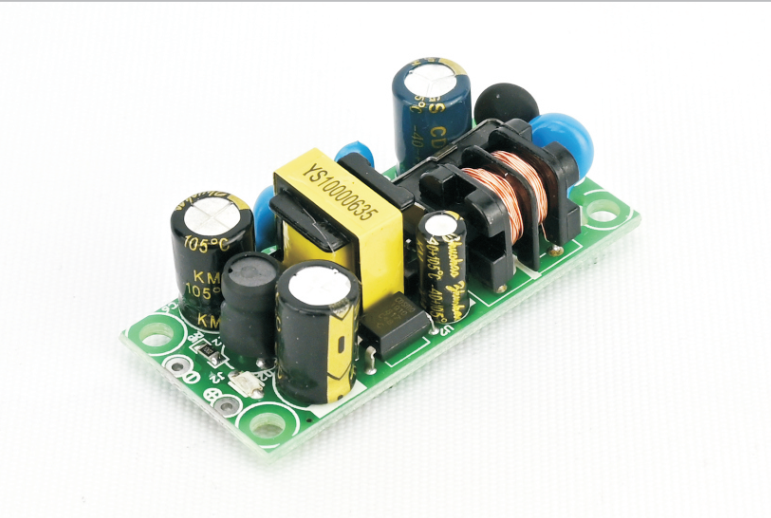

    YS-U5S5单输出裸板电源技术手册

    产品简介


    YS-U5S5是一款专为需要稳定电源的电子设备设计的单输出裸板电源。它适用于广泛的应用领域,包括工业控制、通信系统、安防监控、仪器仪表等。YS-U5S5提供稳定的5V直流电压输出,具备宽范围输入电压和高效的转换能力,确保在各种复杂环境下可靠运行。

    技术参数


    | 参数 | 规格 |

    | 输出电压 | 5V |
    | 额定电流 | 800mA |
    | 电流范围 | 0-1000mA |
    | 纹波 | <60mVp-p |
    | 输出精度 | ±1% |
    | 电压调整率 | ±1% |
    | 负载调整率 | ±1.2% |
    | 额定功率 | 4W |
    | 输入电压范围 | 100~264VAC |
    | 输入电流 | <0.2A (平均电流0.03~0.1A) |
    | 频率范围 | 47~63Hz |
    | 效率 | 73%负载电流下70% |
    | 启动冲击电流 | COLD START 30A/230VAC |
    | 漏电流 | <2mA/220VAC |

    产品特点和优势


    1. 宽范围输入电压:适用于多种电源环境,确保设备在不同场合下的稳定运行。
    2. 多重保护功能:包括过载、短路、过温保护,提升设备的安全性和可靠性。
    3. 超高效转换:高达70%的转换效率,有效降低能源损耗,符合绿色节能要求。
    4. 超低输出纹波:≤60mVp-p的纹波值,确保输出电压的稳定性,适合对电压波动敏感的应用。
    5. 体积小巧:尺寸仅为51×23×17mm,便于安装在狭小空间内。

    应用案例和使用建议


    YS-U5S5广泛应用于工业自动化控制系统、安防监控系统、通信设备等领域。在实际应用中,应注意:
    - 散热管理:建议在高温环境下进行适当的散热措施,避免过热影响设备性能。
    - 环境适应性:确保设备在规定的温度和湿度范围内运行,以达到最佳效果。

    兼容性和支持


    YS-U5S5具有良好的兼容性,可与多种电路板集成。厂商提供详尽的技术支持和售后服务,帮助客户快速解决问题。

    常见问题与解决方案


    1. 启动冲击电流过大:检查输入电压是否稳定,如不稳定,需加装稳压器。
    2. 输出纹波较大:检查连接线路是否过长或接触不良,确保使用指定长度的绞线并连接合适容量的滤波电容。
    3. 设备过热:确保设备通风良好,必要时加装散热装置。

    总结和推荐


    YS-U5S5凭借其宽范围输入电压、多重保护功能和超低纹波输出等优势,成为一款极具竞争力的电源产品。其广泛应用范围和优良的性能使其在众多电子设备中脱颖而出。强烈推荐使用YS-U5S5单输出裸板电源,以满足您的特定需求。

YS-U5S5 190008参数

参数
转换效率 73%
特性 超小体积
开关频率 47KHz~63Hz
输入电压最小值 100V(AC)
输出电压组数 1
散热方式 自然风冷
最大容性负载 1000μF
输出方式 CV(恒压模式)
输出电流最大值 1A
输入电压最大值 264V(AC)
输出总功率 4W
类型 -
输出电压 5V
长*宽*高 51mm*23mm*17mm
安装方式 螺纹安装

YS-U5S5 190008厂商介绍

ESHION公司是一家专注于研发、生产和销售各种工业自动化产品的企业。公司主营产品包括传感器、控制器、执行器等,广泛应用于机械制造、汽车制造、电子制造、食品加工、医疗设备等多个领域。

ESHION的产品分类主要包括:
1. 传感器:包括光电传感器、接近传感器、压力传感器等,用于检测物体的位置、距离、压力等参数。
2. 控制器:包括PLC、HMI、工业PC等,用于实现工业自动化系统的逻辑控制、数据采集和人机交互。
3. 执行器:包括伺服电机、步进电机、气缸等,用于实现工业自动化系统的精确运动控制。

ESHION的优势在于:
1. 技术创新:公司拥有一支经验丰富的研发团队,不断推出性能优越、技术领先的新产品。
2. 品质保证:公司严格把控产品质量,从原材料采购到成品出厂,每个环节都经过严格的质量检测。
3. 定制服务:公司可根据客户需求,提供个性化的定制服务,满足不同客户的特定需求。
4. 售后服务:公司提供全方位的售后服务,包括技术支持、产品培训、故障排除等,确保客户使用无忧。

YS-U5S5 190008数据手册

厂牌 PDF简要描述 下载
ESHION/广东禹舜电子 AC-DC模块 ESHION/广东禹舜电子 YS-U5S5 190008 YS-U5S5 190008数据手册

YS-U5S5 190008封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.635
50+ ¥ 12.35
100+ ¥ 11.685
500+ ¥ 11.21
1000+ ¥ 10.545
库存: 500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.63
直接购买
加入购物车
