H5S-P5010 191196

产品分类: AC-DC模块
产品描述: 1000μF 超小体积 47KHz~63Hz 自然风冷 70% 5W 1A 5V 1 380V(AC) 100V(AC) CV(恒压模式) 螺纹安装 51mm*23.3mm*16.3mm
供应商型号: SG-H5S-P5010 191196
供应商: 国内现货
标准整包数: 1
ESHION/广东禹舜电子 AC-DC模块 H5S-P5010 191196

H5S-P5010 191196概述

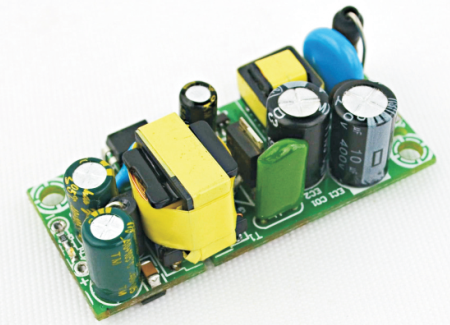

    # 高可靠性单路输出裸板电源H5S-P5010

    产品简介


    产品类型与功能
    H5S-P5010是一款单路输出的裸板电源,专为需要高可靠性的场合设计。它适用于各种消费类电子设备以及自动化控制系统,在宽范围输入电压下均能稳定运行。此电源能够承受100至380VAC的输入电压,适用于恶劣电网环境下的自动化控制产品。
    主要应用领域
    - 自动化控制系统
    - 消费类电子产品
    - 工业设备
    - 通信设备

    技术参数


    输入特性
    - 输入电压范围:100-380VAC
    - 频率范围:47-63Hz
    - 输入电流:<0.1A
    输出特性
    - 输出电压范围:4.95-5.2V
    - 纹波:<85mVp-p
    - 输出电流:0.8A
    - 输出可调范围:5V
    - 效率:>70%
    - 空载功耗:380VAC IN:<0.8W; 110VAC IN:<0.4W
    安全及EMC
    - 过载保护
    - 短路保护
    - 欠压保护
    - 电压调整率:±1%
    - 负载调整率:±1.5%
    - 额定功率:5W
    - 安规标准:I/P-O/P:2KVAC 1分钟;I/P-O/P: 500VDC/50MΩ
    其他
    - 空载启动电流:<30A/230VAC IN
    - 漏电流:<0.22μA
    - 尺寸(长×宽×高):51×23.3×16.3mm
    - 重量:18.6g

    产品特点和优势


    1. 过载保护
    具备过载、短路和欠压保护功能,确保系统的安全稳定运行。
    2. 小巧兼容性强
    体积小巧,易于安装在狭小空间内,兼容性强,适用于多种应用场合。

    应用案例和使用建议


    应用场景
    - 自动化控制设备:如工厂自动化控制系统中的电源供应。
    - 消费类电子产品:如家电控制板的供电。
    - 通信设备:如基站设备中的辅助电源供应。
    使用建议
    - 对于输出纹波要求不高的设备,建议使用推荐电路1。
    - 对于需要严格控制纹波和传导干扰的设备,建议使用推荐电路2。

    兼容性和支持


    兼容性
    - 与YS-5SCE系列、YS-12DR系列以及其他兼容设备的针脚间距和安装孔兼容。
    - 尺寸误差在±1mm范围内。
    厂商支持
    - 提供详细的技术文档和支持,包括安装指南、使用手册和技术咨询。

    常见问题与解决方案


    问题1:电源启动困难
    解决方法:检查输入电压是否在100-380VAC范围内,确认无误后,确保电源正确连接。
    问题2:输出电压不稳定
    解决方法:检查负载情况是否超出电源最大输出功率,确保负载电流不超过0.8A。
    问题3:输出纹波较大
    解决方法:使用推荐电路2进行布线,增加电容等措施以减少纹波。

    总结和推荐


    综合评估
    H5S-P5010单路输出裸板电源具有高可靠性、体积小巧、兼容性强等特点,特别适合自动化控制系统和消费类电子设备。其出色的过载、短路和欠压保护功能确保了系统安全稳定运行。在广泛的应用领域中表现出色,具有很高的市场竞争力。
    推荐
    我们强烈推荐使用H5S-P5010单路输出裸板电源。它不仅能够满足复杂环境下的高可靠性要求,还能有效降低成本和提高系统集成度。无论是从技术规格还是实际应用效果来看,H5S-P5010都是一款值得信赖的优质电源产品。

H5S-P5010 191196参数

参数
输入电压最小值 100V(AC)
类型 -
转换效率 70%
输出方式 CV(恒压模式)
开关频率 47KHz~63Hz
输入电压最大值 380V(AC)
输出电流最大值 1A
特性 超小体积
输出总功率 5W
散热方式 自然风冷
输出电压 5V
最大容性负载 1000μF
输出电压组数 1
长*宽*高 51mm*23.3mm*16.3mm
安装方式 螺纹安装

H5S-P5010 191196厂商介绍

ESHION公司是一家专注于研发、生产和销售各种工业自动化产品的企业。公司主营产品包括传感器、控制器、执行器等,广泛应用于机械制造、汽车制造、电子制造、食品加工、医疗设备等多个领域。

ESHION的产品分类主要包括:
1. 传感器:包括光电传感器、接近传感器、压力传感器等,用于检测物体的位置、距离、压力等参数。
2. 控制器:包括PLC、HMI、工业PC等,用于实现工业自动化系统的逻辑控制、数据采集和人机交互。
3. 执行器:包括伺服电机、步进电机、气缸等,用于实现工业自动化系统的精确运动控制。

ESHION的优势在于:
1. 技术创新:公司拥有一支经验丰富的研发团队,不断推出性能优越、技术领先的新产品。
2. 品质保证:公司严格把控产品质量,从原材料采购到成品出厂,每个环节都经过严格的质量检测。
3. 定制服务:公司可根据客户需求,提供个性化的定制服务,满足不同客户的特定需求。
4. 售后服务:公司提供全方位的售后服务,包括技术支持、产品培训、故障排除等,确保客户使用无忧。

H5S-P5010 191196数据手册

厂牌 PDF简要描述 下载
ESHION/广东禹舜电子 AC-DC模块 ESHION/广东禹舜电子 H5S-P5010 191196 H5S-P5010 191196数据手册

H5S-P5010 191196封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.285
50+ ¥ 18.85
100+ ¥ 17.835
500+ ¥ 17.11
1000+ ¥ 16.095
库存: 500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.28
