YS-10S5FH 190767

产品分类: AC-DC模块
产品描述: 1500μF 超小体积 47KHz~63Hz 自然风冷 77% 7.5W 1.5A 5V 1 264V(AC) 100V(AC) CV(恒压模式) 螺纹安装 29.4mm*20mm*18.2mm
供应商型号: SG-YS-10S5FH 190767
供应商: 国内现货
标准整包数: 1
ESHION/广东禹舜电子 AC-DC模块 YS-10S5FH 190767

YS-10S5FH 190767概述

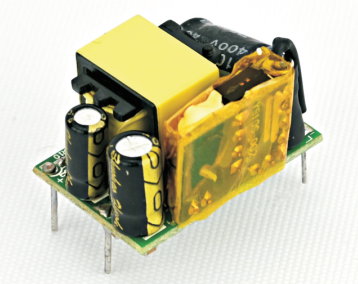

    # 电子元器件产品技术手册:YS-10S5FH单输出裸板电源

    1. 产品简介


    YS-10S5FH是一款单输出裸板电源,专为小型电子设备提供稳定的直流电源输出。它具有宽范围输入电压、高效率和超小体积等特点,广泛应用于通讯设备、工业自动化、安防系统、智能家居等领域。

    2. 技术参数


    输入特性
    - 输入电压范围:100~264VAC
    - 输入电流:平均电流0.03~0.1A
    - 频率范围:47~63Hz
    - 启动冲击电流:冷启动<20A/230VAC
    - 漏电流:<2mA/220VAC
    输出特性
    - 输出电压:5V
    - 额定电流:1500mA
    - 电流范围:0-1500mA
    - 纹波:<700mVp-p
    - 输出精度:±1.2%
    - 电压调整率:±1%
    - 负载调整率:±1.1%
    - 效率:77%
    保护特性
    - 过载保护:150~170%额定功率,故障移除自动恢复
    - 短路保护:电源间歇打隔,排除短路电源恢复
    - 过温保护:芯片>120℃启动
    - 空载待机功耗:<0.4W
    - 启动时间:1.5ms
    安全及EMC标准
    - 安规标准:符合GB4943
    - 耐压:I/P-O/P:1.5KVAC 1min. <2MA
    - 绝缘阻抗:I/P-O/P: 500VDC/100M Ohms
    环境参数
    - 工作温度:-15℃~+50℃@100% LOAD,+60℃@60%LOAD
    - 工作湿度:20%-90% RH
    - 储藏温度:-20℃~+85℃
    - 储藏湿度:10%-95% RH
    其他功能
    - 输出可调范围:不可调
    - 建立、上升、保持时间:100ms、10ms、10ms
    - 输入电压变化减额曲线:见图表
    - 环境温度化减额曲线:见图表

    3. 产品特点和优势


    - 宽范围输入电压:适应各种电压输入需求,适合全球范围使用。
    - 超小体积、高效率:仅29.4×20×18.2mm,重量9.8g,适合空间有限的应用场合。
    - 多重保护机制:具备过载、短路、过温保护功能,确保长期稳定运行。
    - 超低待机噪音:待机噪音极低,提升用户体验。
    - 兼容性强:易于集成到各类电子设备中。

    4. 应用案例和使用建议


    应用案例
    YS-10S5FH单输出裸板电源常用于通讯设备、工业自动化控制器、安防监控系统等,这些应用需要稳定可靠的电源供应。
    使用建议
    - 散热设计:尽管有高效的散热设计,仍需考虑适当散热措施,特别是在高温环境下。
    - 输出稳定性:鉴于输出精度和调整率要求,使用时应尽量避免输出电流急剧变化。
    - 防护措施:为了延长使用寿命,建议在输出端加装保险丝或其他保护装置。

    5. 兼容性和支持


    - 兼容性:YS-10S5FH具有较高的通用性和兼容性,可以与各种电子设备无缝对接。
    - 支持服务:制造商提供详尽的技术文档和支持服务,包括安装指导、故障排查等。

    6. 常见问题与解决方案


    - Q: 启动时有时无法正常启动
    - A: 检查输入电压是否在正常范围内,确认输入电缆没有松动。

    - Q: 待机电流偏大
    - A: 确认负载状态,如负载为空,可通过调节电源内部设置减少待机电流。

    - Q: 输出电压不稳定
    - A: 检查是否有外部干扰源,确保电源远离强磁场和高频信号源。

    7. 总结和推荐


    总体评价
    YS-10S5FH凭借其宽范围输入电压、高效能、高稳定性和全面的安全保护特性,在众多同类产品中脱颖而出。其小巧轻便的设计使其适用于各类对空间和重量有严格要求的应用场景。
    是否推荐
    我们强烈推荐使用YS-10S5FH单输出裸板电源,尤其是在对电源可靠性要求较高的工业应用和消费电子领域。该产品的高效性能和坚固耐用的特性,将极大提升您的电子设备的整体性能和使用寿命。

YS-10S5FH 190767参数

参数
散热方式 自然风冷
输出电压组数 1
输出总功率 7.5W
输入电压最小值 100V(AC)
特性 超小体积
输出电压 5V
输出电流最大值 1.5A
最大容性负载 1500μF
输出方式 CV(恒压模式)
转换效率 77%
类型 -
开关频率 47KHz~63Hz
输入电压最大值 264V(AC)
长*宽*高 29.4mm*20mm*18.2mm
安装方式 螺纹安装

YS-10S5FH 190767厂商介绍

ESHION公司是一家专注于研发、生产和销售各种工业自动化产品的企业。公司主营产品包括传感器、控制器、执行器等,广泛应用于机械制造、汽车制造、电子制造、食品加工、医疗设备等多个领域。

ESHION的产品分类主要包括:
1. 传感器:包括光电传感器、接近传感器、压力传感器等,用于检测物体的位置、距离、压力等参数。
2. 控制器:包括PLC、HMI、工业PC等,用于实现工业自动化系统的逻辑控制、数据采集和人机交互。
3. 执行器:包括伺服电机、步进电机、气缸等,用于实现工业自动化系统的精确运动控制。

ESHION的优势在于:
1. 技术创新:公司拥有一支经验丰富的研发团队,不断推出性能优越、技术领先的新产品。
2. 品质保证:公司严格把控产品质量,从原材料采购到成品出厂,每个环节都经过严格的质量检测。
3. 定制服务:公司可根据客户需求,提供个性化的定制服务,满足不同客户的特定需求。
4. 售后服务:公司提供全方位的售后服务,包括技术支持、产品培训、故障排除等,确保客户使用无忧。

YS-10S5FH 190767数据手册

厂牌 PDF简要描述 下载
ESHION/广东禹舜电子 AC-DC模块 ESHION/广东禹舜电子 YS-10S5FH 190767 YS-10S5FH 190767数据手册

YS-10S5FH 190767封装设计

查看详情并下载
Symbol
Footprint
3D Model
