YS-U5S12 190016

产品分类: AC-DC模块
产品描述: 500μF 小体积 47KHz~63Hz 自然风冷 81% 4.8W 500mA 12V 1 264V(AC) 100V(AC) CV(恒压模式) 螺纹安装 51mm*23mm*17mm
供应商型号: SG-YS-U5S12 190016
供应商: 国内现货
标准整包数: 1
ESHION/广东禹舜电子 AC-DC模块 YS-U5S12 190016

YS-U5S12 190016概述


    产品简介

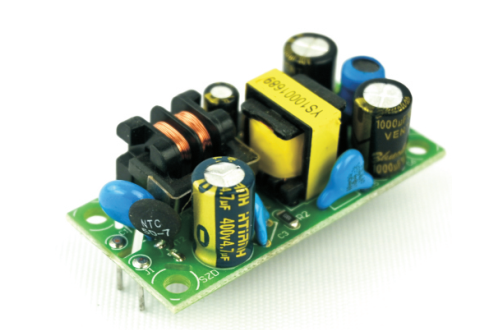

    产品名称:单输出裸板电源 YS-U5S12
    产品类型:开关电源模块
    主要功能:该产品主要用于将交流电转换为直流电,适用于需要稳定直流电压的各种电子设备。它提供12V的固定输出电压,最大电流可达400mA,输出功率为4.8W。此外,它还具备超低输出纹波和多种保护功能,确保在复杂环境下稳定运行。
    应用领域:广泛应用于工业自动化、通讯设备、安防系统、医疗设备、智能家居等领域。

    技术参数


    - 输入特性
    - 输入电压范围:100~264VAC
    - 频率范围:47~63Hz
    - 启动冲击电流:COLD START 30A/230VAC
    - 输入电流:<0.2A (平均电流0.03~0.1A)
    - 输出特性
    - 输出电压:12V
    - 额定电流:400mA
    - 输出可调范围:不可调
    - 输出功率:4.8W
    - 电流范围:0-500mA
    - 输出纹波:<150mVp-p
    - 输出精度:±1%
    - 保护特性
    - 过载保护
    - 短路保护
    - 过温保护
    - 过功率保护
    - 过电压保护
    - DC短路保护
    - 安全及EMC标准
    - 符合GB4943标准
    - 环境参数
    - 工作温度:-15℃~+50℃@100% LOAD,+60℃@60%LOAD: 20%-90% RH
    - 储藏温度:-20℃~+85℃
    - 工作湿度:10%-95% RH
    - 尺寸与重量
    - 尺寸:51×23×17mm
    - 重量:18g

    产品特点和优势


    1. 宽范围输入电压:适应不同的供电环境,提高适用范围。
    2. 多种保护功能:过载、短路、过温保护功能,确保设备的安全稳定运行。
    3. 高效率与小体积:高效的转换效率和紧凑的设计使其适用于空间受限的应用场合。
    4. 超低输出纹波:输出纹波小于150mVp-p,确保输出电压的稳定性。
    5. 带插针的输入输出方式:便于安装和连接。

    应用案例和使用建议


    应用案例:此产品广泛应用于各类小型电子设备中,如无线路由器、智能门锁、家用电器等。尤其是在一些需要稳定直流电压输出的小型控制系统中表现出色。
    使用建议:在实际应用中,应确保电源的工作环境符合其工作温度和湿度要求。此外,在布线过程中,尽量减少电源线和负载之间的距离,以减少纹波干扰。对于需要长时间连续工作的设备,应考虑散热问题,避免过热导致保护机制启动。

    兼容性和支持


    该产品采用带插针的输入输出方式,易于与其他标准插针接口的设备兼容。立创商城提供详尽的技术支持,包括安装指南、故障排查手册等,用户可根据需求下载相关文档。

    常见问题与解决方案


    1. 问题:启动时冲击电流过大,可能导致设备损坏。
    - 解决方案:使用大容量的电容进行滤波,降低启动冲击电流。
    2. 问题:纹波较大,影响设备正常运行。
    - 解决方案:优化电源内部电路设计,增加LC滤波环节,降低纹波。
    3. 问题:设备工作过程中温度过高。
    - 解决方案:改善散热措施,如增加散热片或风扇,以降低设备内部温度。

    总结和推荐


    综述:单输出裸板电源 YS-U5S12 在各方面都表现出色,具有宽输入电压范围、多种保护功能、高效率和小体积等特点,非常适合应用于需要稳定直流电源的各种电子设备。
    推荐:鉴于其优异的性能和广泛的应用范围,强烈推荐给需要稳定直流电源的用户和开发者。无论是工业生产还是家庭应用,YS-U5S12 都是一款可靠的选择。

YS-U5S12 190016参数

参数
特性 小体积
开关频率 47KHz~63Hz
输出电压组数 1
输出方式 CV(恒压模式)
输出电压 12V
最大容性负载 500μF
转换效率 81%
输出总功率 4.8W
类型 -
散热方式 自然风冷
输入电压最小值 100V(AC)
输出电流最大值 500mA
输入电压最大值 264V(AC)
长*宽*高 51mm*23mm*17mm
安装方式 螺纹安装

YS-U5S12 190016厂商介绍

ESHION公司是一家专注于研发、生产和销售各种工业自动化产品的企业。公司主营产品包括传感器、控制器、执行器等,广泛应用于机械制造、汽车制造、电子制造、食品加工、医疗设备等多个领域。

ESHION的产品分类主要包括:
1. 传感器:包括光电传感器、接近传感器、压力传感器等,用于检测物体的位置、距离、压力等参数。
2. 控制器:包括PLC、HMI、工业PC等,用于实现工业自动化系统的逻辑控制、数据采集和人机交互。
3. 执行器:包括伺服电机、步进电机、气缸等,用于实现工业自动化系统的精确运动控制。

ESHION的优势在于:
1. 技术创新:公司拥有一支经验丰富的研发团队,不断推出性能优越、技术领先的新产品。
2. 品质保证:公司严格把控产品质量,从原材料采购到成品出厂,每个环节都经过严格的质量检测。
3. 定制服务:公司可根据客户需求,提供个性化的定制服务,满足不同客户的特定需求。
4. 售后服务:公司提供全方位的售后服务,包括技术支持、产品培训、故障排除等,确保客户使用无忧。

YS-U5S12 190016数据手册

厂牌 PDF简要描述 下载
ESHION/广东禹舜电子 AC-DC模块 ESHION/广东禹舜电子 YS-U5S12 190016 YS-U5S12 190016数据手册

YS-U5S12 190016封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.635
50+ ¥ 12.35
100+ ¥ 11.685
500+ ¥ 11.21
1000+ ¥ 10.545
库存: 500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.63
直接购买
加入购物车
