YS-3S24WA 190070

产品分类: AC-DC模块
产品描述: 180μF 超小体积 47KHz~63Hz 自然风冷 82% 3.6W 180mA 24V 1 264V(AC) 100V(AC) CV(恒压模式) 螺纹安装 29.3mm*19.75mm*17.5mm
供应商型号: SG-YS-3S24WA 190070
供应商: 国内现货
标准整包数: 1
ESHION/广东禹舜电子 AC-DC模块 YS-3S24WA 190070

YS-3S24WA 190070概述

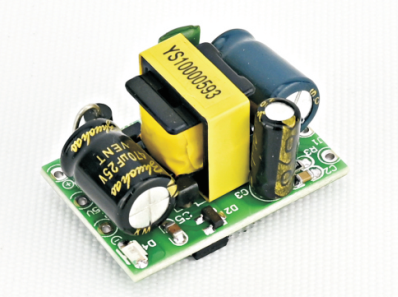

    单输出裸板电源 YS-3S24WA 技术手册

    产品简介


    单输出裸板电源 YS-3S24WA 是一款适用于多种应用领域的高性能电源模块。其主要功能是提供稳定的直流电压输出,广泛应用于工业自动化、仪器仪表、通信设备等领域。该产品采用先进的技术和设计,确保高效、可靠的电源转换。

    技术参数


    以下是该电源的技术规格和性能参数:
    | 参数 | 值 |

    | 输出电压 | 24V |
    | 额定电流 | 150mA |
    | 电流范围 | 0-180mA |
    | 纹波 | <300mVp-p |
    | 输出精度 | ±1% |
    | 电压调整率 | ±1% |
    | 负载调整率 | ±1% |
    | 额定功率 | 3.6W |
    | 建立、上升、保持时间 | 500ms、80ms、80ms /220VAC |
    | 输入电压范围 | 100~264VAC |
    | 输入电流 | <0.2A (平均电流0.03~0.1A) |
    | 频率范围 | 47~63Hz |
    | 效率 | 82% |
    | 启动冲击电流 | 30A/230VAC |
    | 漏电流 | <2mA/220VAC |

    产品特点和优势


    1. 宽范围输入电压:支持100~264VAC的宽范围输入电压,适应不同的电网条件。
    2. 多重保护机制:具备过载、短路和过温保护功能,确保设备安全可靠运行。
    3. 体积小、高效率:设计紧凑,占用空间少,效率高达82%,降低能耗。
    4. 超低待机噪音:待机状态下几乎无噪音,适合对噪音要求严格的环境。
    5. 焊盘留孔设计:便于焊接和安装,提高系统的可靠性。

    应用案例和使用建议


    应用案例:该电源适用于需要稳定电源输出的场合,如仪器仪表、工业自动化控制系统、通信设备等。在实际应用中,可以根据具体需求选择合适的输入电压范围和负载范围。
    使用建议:
    1. 环境温度管理:在高温环境下使用时,注意散热,防止因温度过高导致过热保护。
    2. 负载匹配:确保总负载之和不超过最大输出功率,避免电源过载。
    3. 纹波控制:尽量使用绞线连接电源和负载,减少干扰,确保输出稳定。

    兼容性和支持


    该电源支持多种输入电压范围,并且与其他电子元器件兼容良好。禹舜电子提供全面的技术支持和售后服务,包括安装指导、故障排查和维修服务。

    常见问题与解决方案


    1. 电源输出不稳定
    - 原因:可能由于输入电压波动或负载变化引起。
    - 解决方法:检查输入电压是否在正常范围内,调整负载,确保总负载不超过最大输出功率。
    2. 启动冲击电流过大
    - 原因:启动时输入电流瞬间过大,可能导致设备损坏。
    - 解决方法:在启动时加装输入滤波器,减小启动冲击电流。
    3. 电源发热严重
    - 原因:长时间工作导致内部热量积聚。
    - 解决方法:加强散热措施,如加装散热片或风扇,改善通风条件。

    总结和推荐


    单输出裸板电源 YS-3S24WA 是一款性能优异、适用范围广的电源模块。它具有宽范围输入电压、多重保护机制和高效能的特点,适合各种工业和商业应用。其紧凑的设计和高稳定性使其成为市场上极具竞争力的产品。推荐在需要稳定电源输出的环境中使用,禹舜电子的优质技术支持将为您提供全方位的服务保障。
    通过以上分析可以看出,单输出裸板电源 YS-3S24WA 在设计、性能、应用方面均表现出色,是一款值得推荐的优秀产品。

YS-3S24WA 190070参数

参数
开关频率 47KHz~63Hz
输出电压组数 1
输入电压最大值 264V(AC)
输出电流最大值 180mA
类型 -
转换效率 82%
最大容性负载 180μF
输出方式 CV(恒压模式)
输出电压 24V
输入电压最小值 100V(AC)
输出总功率 3.6W
散热方式 自然风冷
特性 超小体积
长*宽*高 29.3mm*19.75mm*17.5mm
安装方式 螺纹安装

YS-3S24WA 190070厂商介绍

ESHION公司是一家专注于研发、生产和销售各种工业自动化产品的企业。公司主营产品包括传感器、控制器、执行器等,广泛应用于机械制造、汽车制造、电子制造、食品加工、医疗设备等多个领域。

ESHION的产品分类主要包括:
1. 传感器:包括光电传感器、接近传感器、压力传感器等,用于检测物体的位置、距离、压力等参数。
2. 控制器:包括PLC、HMI、工业PC等,用于实现工业自动化系统的逻辑控制、数据采集和人机交互。
3. 执行器:包括伺服电机、步进电机、气缸等,用于实现工业自动化系统的精确运动控制。

ESHION的优势在于:
1. 技术创新:公司拥有一支经验丰富的研发团队,不断推出性能优越、技术领先的新产品。
2. 品质保证:公司严格把控产品质量,从原材料采购到成品出厂,每个环节都经过严格的质量检测。
3. 定制服务:公司可根据客户需求,提供个性化的定制服务,满足不同客户的特定需求。
4. 售后服务:公司提供全方位的售后服务,包括技术支持、产品培训、故障排除等,确保客户使用无忧。

YS-3S24WA 190070数据手册

厂牌 PDF简要描述 下载
ESHION/广东禹舜电子 AC-DC模块 ESHION/广东禹舜电子 YS-3S24WA 190070 YS-3S24WA 190070数据手册

YS-3S24WA 190070封装设计

查看详情并下载
Symbol
Footprint
3D Model
