YS-18S12170WR 191112

产品分类: AC-DC模块
产品描述: 1700μF 小体积 47KHz~63Hz 自然风冷 83.5% 20.4W 1.7A 12V 1 264V(AC) 90V(AC) CV(恒压模式) 螺纹安装 50mm*36mm*21mm
供应商型号: SG-YS-18S12170WR 191112
供应商: 国内现货
标准整包数: 1
ESHION/广东禹舜电子 AC-DC模块 YS-18S12170WR 191112

YS-18S12170WR 191112概述

    # 电子元器件产品技术手册

    产品简介

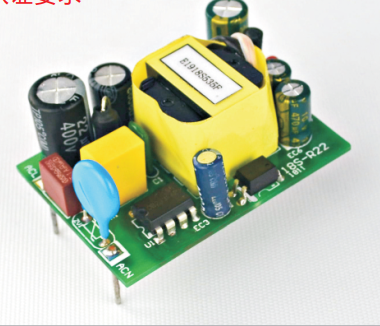

    本手册介绍的是单输出裸板电源型号为YS-18S12170WR的产品。该产品是一款高可靠性的板载式直流电源,广泛应用于各类消费电子产品中。该电源能够提供稳定可靠的电压输出,具有宽输入电压范围、过载保护等多种安全特性,确保产品能够在多种环境下正常运行。

    技术参数


    输入特性
    - 输入电压范围: 90~264VAC (相当于DC125V~375VDC)
    - 输入电流: <0.2A(平均电流0.03~0.1A)
    - 频率范围: 47~63Hz
    - 空载功耗: COLD START <30A/230VAC IN;<3mA/220VAC
    - 启动冲击电流: <0.2A (平均电流0.03~0.1A)
    输出特性
    - 输出电压: 12.0V
    - 额定电流: 1.7A
    - 输出电压范围: 11.9-12.1V
    - 电流范围: 0-1.7A
    - 纹波: <100mVp-p
    - 输出可调范围: ±1.1%
    - 电压调整率: ±1.5%
    - 负载调整率: ±1.5%
    安全及EMC
    - 保护特性: 过载、短路、过温保护
    - 耐压: I/P-O/P:3KVAC 1分钟
    - 绝缘阻抗: I/P-O/P: 500VDC/100MΩ
    - EMC标准: EN55032:2015; EN55024:2010+ EN61000-3-2
    工作环境
    - 工作温度、湿度: -20℃~+40℃@100% LOAD; +60℃@60%LOAD:20%-90%RH
    - 储存温度、湿度: -30℃~+85℃, 10%-95%RH
    尺寸与重量
    - 尺寸: 50×36×21mm
    - 重量: 35g

    产品特点和优势


    1. 宽范围输入电压: 能够适应全球不同地区的电压输入。
    2. 保护功能: 具有过载、短路、过温保护功能,确保设备的安全运行。
    3. 高效率: 空载功耗低,且整体效率高达83.5%。
    4. 小巧体积: 体积小巧,易于集成到各种小型电子设备中。
    5. 符合CE认证要求: 产品质量得到了国际认证机构的认可。

    应用案例和使用建议


    应用案例
    该产品广泛应用于消费电子设备,如智能家电、办公自动化设备等。根据手册中的推荐电路图,可以用于实现各种特定的功能。
    使用建议
    - 对于对纹波要求不高的设备,推荐使用推荐电路1。
    - 对于需要通过强制性认证的设备,推荐使用推荐电路2。
    - 对于需要金属外壳的设备或带PE接口的设备,推荐使用推荐电路3。

    兼容性和支持


    该产品具备良好的兼容性,可与其他同类电源模块配合使用。此外,制造商提供了详尽的技术支持和售后服务,确保用户在使用过程中能够获得及时的帮助。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题: 设备无法启动
    - 解决方案: 检查输入电压是否在规定范围内。
    2. 问题: 输出电压不稳定
    - 解决方案: 检查输入电压波动,确保在额定范围内。
    3. 问题: 设备发热严重
    - 解决方案: 确保良好的散热条件,避免过热保护。

    总结和推荐


    综上所述,YS-18S12170WR产品凭借其宽泛的输入电压范围、高效率、稳定的输出电压、可靠的保护机制以及优良的EMC特性,成为一款非常值得推荐的产品。尤其适用于对可靠性要求较高的应用场景,如智能家电和办公自动化设备。我们强烈推荐用户选择这款产品以满足各种不同的应用需求。

YS-18S12170WR 191112参数

参数
输出电压 12V
散热方式 自然风冷
特性 小体积
输入电压最大值 264V(AC)
类型 -
最大容性负载 1700μF
输出电压组数 1
输入电压最小值 90V(AC)
输出方式 CV(恒压模式)
开关频率 47KHz~63Hz
输出总功率 20.4W
转换效率 83.5%
输出电流最大值 1.7A
长*宽*高 50mm*36mm*21mm
安装方式 螺纹安装

YS-18S12170WR 191112厂商介绍

ESHION公司是一家专注于研发、生产和销售各种工业自动化产品的企业。公司主营产品包括传感器、控制器、执行器等,广泛应用于机械制造、汽车制造、电子制造、食品加工、医疗设备等多个领域。

ESHION的产品分类主要包括:
1. 传感器:包括光电传感器、接近传感器、压力传感器等,用于检测物体的位置、距离、压力等参数。
2. 控制器:包括PLC、HMI、工业PC等,用于实现工业自动化系统的逻辑控制、数据采集和人机交互。
3. 执行器:包括伺服电机、步进电机、气缸等,用于实现工业自动化系统的精确运动控制。

ESHION的优势在于:
1. 技术创新:公司拥有一支经验丰富的研发团队,不断推出性能优越、技术领先的新产品。
2. 品质保证:公司严格把控产品质量,从原材料采购到成品出厂,每个环节都经过严格的质量检测。
3. 定制服务:公司可根据客户需求,提供个性化的定制服务,满足不同客户的特定需求。
4. 售后服务:公司提供全方位的售后服务,包括技术支持、产品培训、故障排除等,确保客户使用无忧。
