YS-5S5CE 190742

产品分类: AC-DC模块
产品描述: 1000μF 小体积 47KHz~63Hz 自然风冷 >78 5W 1A 5V 1 240V(AC) 100V(AC) CV(恒压模式) 螺纹安装 51.5mm*23.4mm*16.3mm
供应商型号: SG-YS-5S5CE 190742
供应商: 国内现货
标准整包数: 1
ESHION/广东禹舜电子 AC-DC模块 YS-5S5CE 190742

YS-5S5CE 190742概述

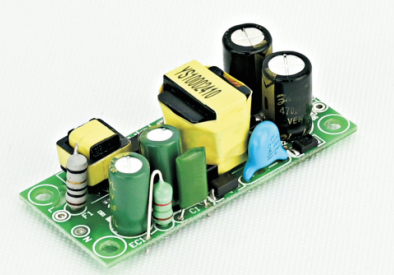

    YS-5S5CE 单输出裸板电源技术手册

    1. 产品简介


    产品类型:YS-5S5CE是一款单输出裸板电源模块,专为各种电子设备提供稳定可靠的直流电源。
    主要功能:该电源模块具有宽范围输入电压、高精度输出电压、低纹波输出等特性,能够满足各种应用场景的需求。
    应用领域:适用于工业自动化设备、通信设备、安防系统、医疗设备等多种行业。

    2. 技术参数


    | 参数项 | 规格值 |

    | 输入电压范围 | 100~240VAC |
    | 输入电流 | <0.2A (平均电流0.06~0.12A)|
    | 工作频率 | 47~63Hz |
    | 额定功率 | 5W |
    | 输出电压 | 5V |
    | 额定电流 | 1000mA |
    | 输出电流范围 | 0~1000mA |
    | 纹波电压 | <110mVp-p |
    | 输出精度 | ±2% |
    | 电压调整率 | ±1% |
    | 负载调整率 | ±1% |
    | 过载保护 | 是 |
    | 短路保护 | 是 |
    | 过温保护 | 是 |
    | EMC标准 | 符合EN55022-B |
    | 绝缘耐压 | I/P-O/P: 2.5KVAC 1min. |
    | 绝缘阻抗 | I/P-O/P: 500VDC/100MΩ |
    | 工作温度范围 | -15℃~+50℃ @100%负载
    +60℃@60%负载
    20%-90%RH |
    | 储存温度范围 | -20℃~+85℃
    10%-95%RH |
    | 尺寸 | 51.5×23.4×16.3mm |
    | 重量 | 16g |

    3. 产品特点和优势


    宽范围输入电压:适应多种电网环境,确保稳定的电源供应。
    多重保护机制:具有过载、短路和过温保护功能,保障设备安全运行。
    小体积设计:整体厚度仅为17.5mm,便于集成安装,节省空间。
    高精度输出电压:输出电压精度高达±2%,纹波电压低至<110mVp-p,确保设备稳定运行。
    符合EMC标准:通过EN55022-B标准测试,减少电磁干扰。

    4. 应用案例和使用建议


    应用案例:适用于工厂自动化控制系统中的小型传感器供电、医疗设备中的电源管理等场景。
    使用建议:在使用过程中,应尽量避免长时间满载运行,特别是在高温环境下,需要特别注意散热问题。建议使用适当的散热装置,如散热片或散热风扇,以提高设备使用寿命。

    5. 兼容性和支持


    兼容性:YS-5S5CE电源模块与市场上多数主流接口兼容,包括焊盘留孔方式,便于直接焊接或使用螺钉固定。
    厂商支持:提供详细的使用说明书和技术支持服务,确保用户能够快速上手和解决问题。

    6. 常见问题与解决方案


    问题1:电源启动时冲击电流过大
    - 解决方案:适当增加输入电容容量,或者在输入端加装保险丝以限制启动电流。
    问题2:输出电压不稳定
    - 解决方案:检查负载情况和输入电压是否稳定,确保电源在额定电压范围内工作。
    问题3:设备过热
    - 解决方案:确保设备良好的通风条件,避免遮挡和堆积。必要时可加装散热装置。

    7. 总结和推荐


    综合评估:YS-5S5CE电源模块凭借其宽范围输入电压、高精度输出电压、低纹波输出、多重保护机制以及小巧的体积,使其在市场上具备较强的竞争力。特别是其高可靠性、高安全性以及优秀的电气特性,使其非常适合工业控制、医疗设备等领域应用。
    推荐:鉴于上述特点和优势,强烈推荐使用YS-5S5CE电源模块。如果您正在寻找一款高效、可靠且易于集成的电源解决方案,这款产品无疑是最佳选择之一。

YS-5S5CE 190742参数

参数
输入电压最大值 240V(AC)
转换效率 >78
散热方式 自然风冷
特性 小体积
类型 -
输出电流最大值 1A
输出总功率 5W
输入电压最小值 100V(AC)
输出电压 5V
输出电压组数 1
最大容性负载 1000μF
输出方式 CV(恒压模式)
开关频率 47KHz~63Hz
长*宽*高 51.5mm*23.4mm*16.3mm
安装方式 螺纹安装

YS-5S5CE 190742厂商介绍

ESHION公司是一家专注于研发、生产和销售各种工业自动化产品的企业。公司主营产品包括传感器、控制器、执行器等,广泛应用于机械制造、汽车制造、电子制造、食品加工、医疗设备等多个领域。

ESHION的产品分类主要包括:
1. 传感器:包括光电传感器、接近传感器、压力传感器等,用于检测物体的位置、距离、压力等参数。
2. 控制器:包括PLC、HMI、工业PC等,用于实现工业自动化系统的逻辑控制、数据采集和人机交互。
3. 执行器:包括伺服电机、步进电机、气缸等,用于实现工业自动化系统的精确运动控制。

ESHION的优势在于:
1. 技术创新:公司拥有一支经验丰富的研发团队,不断推出性能优越、技术领先的新产品。
2. 品质保证:公司严格把控产品质量,从原材料采购到成品出厂,每个环节都经过严格的质量检测。
3. 定制服务:公司可根据客户需求,提供个性化的定制服务,满足不同客户的特定需求。
4. 售后服务:公司提供全方位的售后服务,包括技术支持、产品培训、故障排除等,确保客户使用无忧。

YS-5S5CE 190742数据手册

厂牌 PDF简要描述 下载
ESHION/广东禹舜电子 AC-DC模块 ESHION/广东禹舜电子 YS-5S5CE 190742 YS-5S5CE 190742数据手册

YS-5S5CE 190742封装设计

查看详情并下载
Symbol
Footprint
3D Model
