YS-U3S5L 190420

产品分类: AC-DC模块
产品描述: 650μF 超小体积 47KHz~63Hz 自然风冷 75% 2.5W 650mA 5V 1 264V(AC) 90V(AC) CV(恒压模式) 螺纹安装 41mm*14.5mm*17.5mm
供应商型号: SG-YS-U3S5L 190420
供应商: 国内现货
标准整包数: 1
ESHION/广东禹舜电子 AC-DC模块 YS-U3S5L 190420

YS-U3S5L 190420概述

    3W单输出裸板电源 YS-U3S5L 技术手册

    产品简介

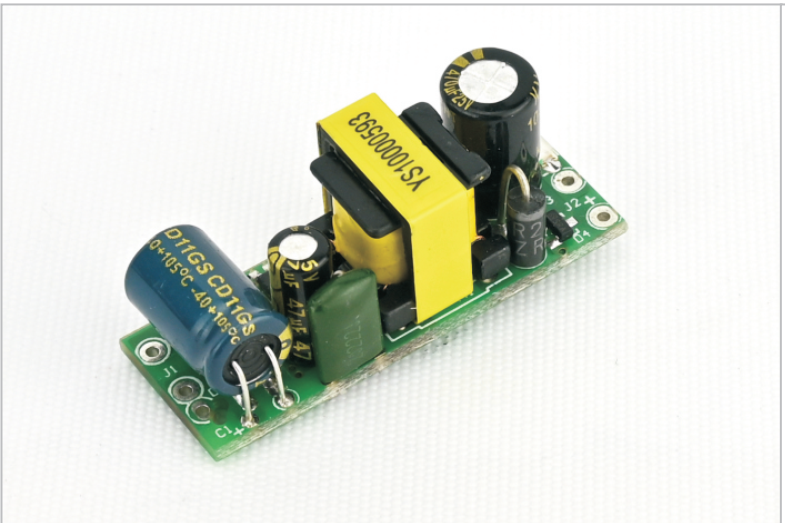

    3W单输出裸板电源(型号:YS-U3S5L)是一款高效、紧凑型电源模块,广泛应用于各类电子设备中。该电源提供稳定的5V直流输出,最大电流可达500mA。其主要特点包括宽范围输入电压、多重保护机制以及高效率和小巧的设计,适用于需要稳定电源供应的各种场合。

    技术参数


    - 输入特性
    - 输入电压范围:90~264VAC
    - 额定输入电流:<0.2A(平均电流0.03~0.1A)
    - 输入频率范围:47~63Hz
    - 启动冲击电流:30A/230VAC
    - 输出特性
    - 输出电压:5V
    - 额定输出电流:500mA
    - 最大输出电流:650mA
    - 纹波:<350mVp-p
    - 输出精度:±1%
    - 电压调整率:±1%
    - 负载调整率:±1.2%
    - 保护特性
    - 过载保护
    - 短路保护
    - 过温保护
    - 过功率保护:150~170%额定功率,故障移除自动恢复
    - 过电压保护
    - DC短路保护
    - 环境参数
    - 工作温度:-15℃~+50℃(满载),+60℃(轻载60%)
    - 湿度:20%-90% RH
    - 储藏温度:-20℃~+85℃
    - 储藏湿度:10%-95% RH
    - 安规标准:符合GB4943标准
    - 绝缘耐压:I/P-O/P:0.8KVAC 1分钟
    - 绝缘阻抗:I/P-O/P: 500VDC/100M Ohms
    - 尺寸:41×14.5×17.5 mm
    - 重量:10g

    产品特点和优势


    1. 宽范围输入电压:支持全球范围内的交流电压输入,适用于多种应用场景。
    2. 多重保护机制:具备过载、短路、过温保护等功能,确保系统安全可靠。
    3. 高效率和体积小:设计紧凑,转换效率高,适用于空间有限的场合。
    4. 输入输出方式:采用焊盘留孔方式,便于集成到各种电子设备中。

    应用案例和使用建议


    该电源广泛应用于通讯设备、工业控制、智能家居等领域。例如,在智能家居应用中,YS-U3S5L可以为智能插座、温控器等设备提供稳定的电源供应。
    使用建议:
    1. 散热管理:在高温环境下使用时,应注意良好的散热设计,避免过温保护触发。
    2. 安装方式:选择合适的安装方式,确保电源模块的固定牢固,避免因震动导致接触不良。
    3. 环境适应性:在潮湿环境中使用时,注意防护措施,避免湿度对设备的影响。

    兼容性和支持


    - 兼容性:YS-U3S5L与各种标准的电气接口兼容,适用于多数电子产品。
    - 支持:厂商提供详细的使用指南和技术支持服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:启动时出现冲击电流
    - 解决方案:适当增加启动延迟时间,降低启动冲击电流。
    2. 问题:输出电压不稳定
    - 解决方案:检查输入电压和负载是否稳定,必要时重新校准电压调整率和负载调整率。
    3. 问题:输出电流不足
    - 解决方案:检查电路连接是否正确,确保无断路现象;更换更优质的负载。

    总结和推荐


    3W单输出裸板电源YS-U3S5L以其宽范围输入电压、多重保护机制、高效率和小巧的设计,在多个领域表现出色。其稳定可靠的性能使其成为众多应用场景的理想选择。对于需要稳定电源供应的设备,推荐使用YS-U3S5L。
    通过上述内容,我们可以看到YS-U3S5L在技术参数、产品特点、应用场景等方面都具有显著优势。无论是从技术规格还是实际应用角度考虑,它都是一个值得信赖的选择。

YS-U3S5L 190420参数

参数
输入电压最小值 90V(AC)
特性 超小体积
输入电压最大值 264V(AC)
类型 -
散热方式 自然风冷
输出总功率 2.5W
输出电流最大值 650mA
输出方式 CV(恒压模式)
开关频率 47KHz~63Hz
输出电压组数 1
转换效率 75%
最大容性负载 650μF
输出电压 5V
长*宽*高 41mm*14.5mm*17.5mm
安装方式 螺纹安装
