YS-U20S15 190513

产品分类: AC-DC模块
产品描述: 1800μF 47KHz~63Hz 自然风冷 81.6% 24W 1.8A 15V 1 264V(AC) 100V(AC) CV(恒压模式) 螺纹安装 86.5mm*45.5mm*25mm
供应商型号: SG-YS-U20S15 190513
供应商: 国内现货
标准整包数: 1
ESHION/广东禹舜电子 AC-DC模块 YS-U20S15 190513

YS-U20S15 190513概述


    产品简介

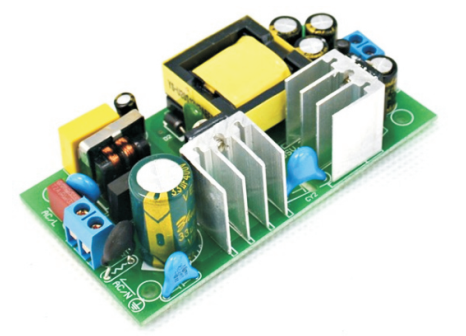

    本手册介绍的是单输出裸板电源 YS-U20S15,属于一款高性能的电源转换器,广泛应用于工业控制、通信设备、医疗器械、智能家居等领域。该电源具有宽范围输入电压、高效能输出、多重保护机制等优点,是一款经济实用且可靠的电力供应解决方案。

    技术参数


    - 输出电压: 15V
    - 额定电流: 1.6A
    - 电流范围: 0-1.8A
    - 纹波: <180mVp-p
    - 输出精度: ±1%
    - 电压调整率: ±1%
    - 负载调整率: ±1.1%
    - 额定功率: 24W
    - 输入电压范围: 100~264VAC
    - 输入电流: <0.2A (平均电流0.03~0.1A)
    - 频率范围: 47~63Hz
    - 效率: 最高达81.6%(满载)
    - 启动冲击电流: <30A/230VAC
    - 漏电流: <3mA/220VAC
    - 过功率保护: 150~170%额定功率,故障移除自动恢复
    - 过电压保护:
    - DC短路保护:
    - 工作温度: -15℃~+50℃@100% LOAD,+60℃@60%LOAD:20%-90% RH
    - 储藏温度: -20℃~+85℃ 10%-95% RH
    - 安规标准: MEET GB4943
    - 耐压: I/P-O/P:0.8KVAC 1min.
    - 绝缘阻抗: I/P-O/P: 500VDC/100M Ohms
    - 尺寸: 86.5×45.5×25mm
    - 重量: 76.5g

    产品特点和优势


    - 宽范围输入电压: 适应各种电压输入,提升设备的灵活性。
    - 过载、短路、过温保护功能: 多重保护机制确保电源的安全运行。
    - 体积小、高效率: 尺寸紧凑,功耗低,有效节省空间和能源。
    - 满载老化测试: 确保长时间稳定运行。
    - 超低输出纹波: 输出电压波动小,适合对稳定性要求高的应用场合。

    应用案例和使用建议


    YS-U20S15 广泛应用于工业自动化控制系统、传感器供电、通信设备等多个领域。由于其稳定的性能和可靠的保护机制,可以有效保障各类电子设备的正常运行。在实际使用中,建议将电源安装在通风良好、干燥且温度适宜的环境中,避免过热导致的性能下降。此外,根据具体需求选择合适的电流范围,以提高系统的可靠性和效率。

    兼容性和支持


    YS-U20S15 可以与多种电子设备和系统兼容。厂家提供了全面的技术支持和售后服务,包括但不限于产品咨询、技术支持、故障排查和维修服务。详细的兼容性测试报告和使用指南可在技术手册中获取。

    常见问题与解决方案


    1. 电源无法启动
    - 解决方案:检查输入电压是否在规定的范围内,确认输入接线无误。
    2. 输出电压不稳定
    - 解决方案:检查负载情况,确保负载在规定范围内;检查电源散热情况,避免因过热导致的输出异常。
    3. 电源过热
    - 解决方案:检查环境温度是否超过工作范围,确保电源周围有足够的通风条件。

    总结和推荐


    总体而言,YS-U20S15 是一款具有高性价比的电源转换器,适用于多种应用场合。其宽范围输入、高效能输出、多重保护功能和紧凑设计使其成为市场上非常受欢迎的选择。鉴于其优异的性能和可靠性,强烈推荐给需要稳定电源供应的用户和企业。

YS-U20S15 190513参数

参数
输出电压 15V
转换效率 81.6%
输出电流最大值 1.8A
最大容性负载 1800μF
散热方式 自然风冷
输出总功率 24W
输入电压最小值 100V(AC)
类型 -
输出方式 CV(恒压模式)
特性 -
输出电压组数 1
输入电压最大值 264V(AC)
开关频率 47KHz~63Hz
长*宽*高 86.5mm*45.5mm*25mm
安装方式 螺纹安装

YS-U20S15 190513厂商介绍

ESHION公司是一家专注于研发、生产和销售各种工业自动化产品的企业。公司主营产品包括传感器、控制器、执行器等,广泛应用于机械制造、汽车制造、电子制造、食品加工、医疗设备等多个领域。

ESHION的产品分类主要包括:
1. 传感器:包括光电传感器、接近传感器、压力传感器等,用于检测物体的位置、距离、压力等参数。
2. 控制器:包括PLC、HMI、工业PC等,用于实现工业自动化系统的逻辑控制、数据采集和人机交互。
3. 执行器:包括伺服电机、步进电机、气缸等,用于实现工业自动化系统的精确运动控制。

ESHION的优势在于:
1. 技术创新:公司拥有一支经验丰富的研发团队,不断推出性能优越、技术领先的新产品。
2. 品质保证:公司严格把控产品质量,从原材料采购到成品出厂,每个环节都经过严格的质量检测。
3. 定制服务:公司可根据客户需求,提供个性化的定制服务,满足不同客户的特定需求。
4. 售后服务:公司提供全方位的售后服务,包括技术支持、产品培训、故障排除等,确保客户使用无忧。

YS-U20S15 190513数据手册

厂牌 PDF简要描述 下载
ESHION/广东禹舜电子 AC-DC模块 ESHION/广东禹舜电子 YS-U20S15 190513 YS-U20S15 190513数据手册

YS-U20S15 190513封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 27.265
50+ ¥ 26.65
100+ ¥ 25.215
500+ ¥ 24.19
1000+ ¥ 22.755
库存: 500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.26
直接购买
