YS-U5S5 190014

产品分类: AC-DC模块
产品描述: 1000μF 小体积 47KHz~63Hz 自然风冷 73% 4W 1A 5V 1 264V(AC) 100V(AC) CV(恒压模式) 螺纹安装 51mm*23mm*17mm
供应商型号: SG-YS-U5S5 190014
供应商: 国内现货
标准整包数: 1
ESHION/广东禹舜电子 AC-DC模块 YS-U5S5 190014

YS-U5S5 190014概述


    产品简介

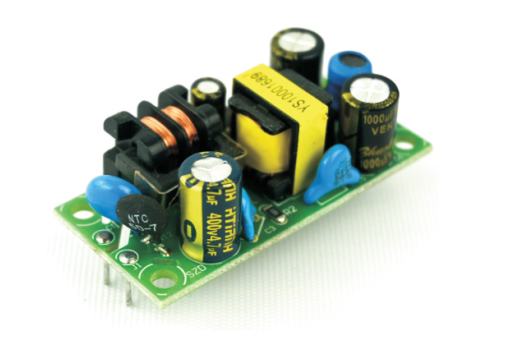

    单输出裸板电源 YS-U5S5 是一款专为各种电子设备提供稳定电源的高性能电源模块。该产品具备宽范围输入电压和高效能的特点,特别适用于工业控制、通信设备、家用电器等领域。YS-U5S5 的设计注重可靠性和稳定性,能够满足现代电子产品对电源供应的严苛要求。

    技术参数


    - 输入特性
    - 输入电压范围:100~264VAC
    - 输入电流: <0.2A (平均电流 0.03~0.1A)
    - 频率范围:47~63Hz
    - 启动冲击电流:COLD START 30A/230VAC
    - 漏电流:<2mA/220VAC
    - 输出特性
    - 输出电压:5V
    - 额定电流:800mA
    - 输出可调范围:不可调
    - 纹波: <60mVp-p
    - 输出精度: ±1%
    - 电压调整率:±1%
    - 负载调整率:±1.2%
    - 安全及EMC标准
    - 符合GB4943标准
    - 保护特性
    - 过载保护
    - 短路保护
    - 过温保护
    - 过功率保护(150~170%额定功率,故障移除自动恢复)
    - 过电压保护(VH1:>150%)
    - 效率
    - 冷启动效率:73%
    - 输入电压(AC V):220VAC
    - 全电压效率曲线:70%~90%
    - 环境参数
    - 工作温度:-15℃~+50℃@100% LOAD, +60℃@60%LOAD:20%-90% RH
    - 储藏温度:-20℃~+85℃
    - 储藏湿度:10%-95% RH
    - 尺寸和重量
    - 尺寸(长×宽×高):51×23×17mm
    - 重量:18g

    产品特点和优势


    - 宽范围输入电压:能够适应不同电压环境,提高电源模块的通用性和适用性。
    - 多重保护功能:具备过载、短路、过温等保护机制,确保设备在异常情况下也能安全运行。
    - 超低输出纹波:提供稳定可靠的输出电压,适用于对电源质量要求较高的应用场合。
    - 高效率:能够在较宽的工作范围内保持高效率,减少能耗,延长设备寿命。
    - 体积小巧:便于集成到各类设备中,节省空间,提升设备整体紧凑度。

    应用案例和使用建议


    应用案例
    YS-U5S5 主要应用于工业控制设备、通信设备和家用电器中。例如,在自动化控制系统中,它可以为传感器、执行器等设备提供稳定的电源供应;在智能家居系统中,它可以为各类智能终端设备供电。
    使用建议
    1. 散热管理:虽然 YS-U5S5 设计了良好的热保护机制,但在高温环境下仍需注意散热,以避免因过温保护导致的功能失效。
    2. 电压稳定性:在负载变化较大时,可通过调整输入电压来保持输出电压的稳定性,特别是在满载条件下。
    3. 合理布局:在 PCB 布局时,应注意电源模块的放置位置,确保电路连接的可靠性,避免信号干扰。

    兼容性和支持


    YS-U5S5 与其他同类电子元器件具有良好的兼容性,适用于多种不同的应用场景。厂商提供了详尽的技术文档和支持服务,包括安装指南、操作手册和技术支持等,以便用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:设备无法正常启动。
    - 解决办法:检查输入电压是否在规定的范围内,确认连接线路是否正确无误。
    2. 问题:输出电压不稳定。
    - 解决办法:检查负载变化情况,确认是否有过大的负载冲击。必要时可以调节输入电压,以维持输出电压的稳定性。
    3. 问题:设备过热保护。
    - 解决办法:增加散热措施,如增加散热片或改善通风条件,以降低设备温度。

    总结和推荐


    综上所述,YS-U5S5 单输出裸板电源凭借其宽范围输入电压、高效能、多重保护功能和小巧体积等优点,成为了市场上一款备受推崇的产品。它的广泛应用和出色性能使其成为许多电子设备的理想选择。如果您需要一款高效、可靠且易于集成的电源解决方案,强烈推荐使用 YS-U5S5。

YS-U5S5 190014参数

参数
输出方式 CV(恒压模式)
输出电流最大值 1A
输出电压组数 1
散热方式 自然风冷
类型 -
最大容性负载 1000μF
输出总功率 4W
特性 小体积
输出电压 5V
输入电压最大值 264V(AC)
开关频率 47KHz~63Hz
转换效率 73%
输入电压最小值 100V(AC)
长*宽*高 51mm*23mm*17mm
安装方式 螺纹安装

YS-U5S5 190014厂商介绍

ESHION公司是一家专注于研发、生产和销售各种工业自动化产品的企业。公司主营产品包括传感器、控制器、执行器等,广泛应用于机械制造、汽车制造、电子制造、食品加工、医疗设备等多个领域。

ESHION的产品分类主要包括:
1. 传感器:包括光电传感器、接近传感器、压力传感器等,用于检测物体的位置、距离、压力等参数。
2. 控制器:包括PLC、HMI、工业PC等,用于实现工业自动化系统的逻辑控制、数据采集和人机交互。
3. 执行器:包括伺服电机、步进电机、气缸等,用于实现工业自动化系统的精确运动控制。

ESHION的优势在于:
1. 技术创新:公司拥有一支经验丰富的研发团队,不断推出性能优越、技术领先的新产品。
2. 品质保证:公司严格把控产品质量,从原材料采购到成品出厂,每个环节都经过严格的质量检测。
3. 定制服务:公司可根据客户需求,提供个性化的定制服务,满足不同客户的特定需求。
4. 售后服务:公司提供全方位的售后服务,包括技术支持、产品培训、故障排除等,确保客户使用无忧。

YS-U5S5 190014数据手册

厂牌 PDF简要描述 下载
ESHION/广东禹舜电子 AC-DC模块 ESHION/广东禹舜电子 YS-U5S5 190014 YS-U5S5 190014数据手册

YS-U5S5 190014封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.25
50+ ¥ 12.35
100+ ¥ 11.4
500+ ¥ 10.45
1000+ ¥ 10.26
库存: 500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.25
