UM-U120S12H 190898

产品分类: AC-DC模块
产品描述: 12000μF 47KHz~63Hz 自然风冷 83% 120W 12A 12V 1 264V(AC) 100V(AC) CV(恒压模式) 螺纹安装 108mm*64mm*36mm
供应商型号: SG-UM-U120S12H 190898
供应商: 国内现货
标准整包数: 1
ESHION/广东禹舜电子 AC-DC模块 UM-U120S12H 190898

UM-U120S12H 190898概述

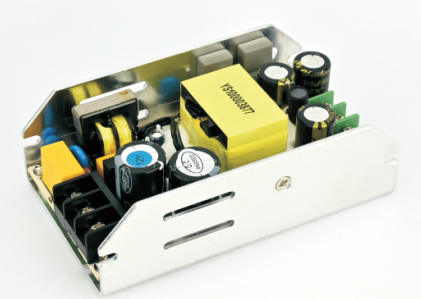

    # 单输出裸板电源 UM-U120S12H 技术手册

    1. 产品简介


    单输出裸板电源 UM-U120S12H 是一款高性能的直流电源转换装置,适用于各种工业和消费电子应用。该产品提供稳定的12V直流输出电压,具备高效率、宽输入电压范围、过载保护等功能,适用于需要高效能、稳定供电的应用场合。

    2. 技术参数


    输入特性
    - 额定功率:120W
    - 输入电压范围:100~264VAC
    - 输入电流:<2A(平均电流0.8~1.6A)
    - 频率范围:47~63Hz
    - 启动冲击电流:<50A/230VAC
    - 漏电流:<5mA/220VAC
    - 环境温度:-25℃~+50℃@100% LOAD, +60℃@60%LOAD(20%-90% RH)
    输出特性
    - 输出电压:12V
    - 额定电流:10A
    - 电流范围:0-12A
    - 纹波:<150mVp-p
    - 输出精度:±1%
    - 电压调整率:±1%
    - 负载调整率:±1%
    其他功能
    - 输出可调范围:10.5-14.5V
    - 建立、上升、保持时间:300ms、50ms、50ms/220VAC
    - 保护特性:过压保护、过功率保护、DC短路保护
    安全及EMC标准
    - MEET GB4943 EMC EN55022
    - 安规标准:符合相关国际标准
    - 耐压:I/P-O/P:2.5KVAC 1min <3mA; I/FG:1.5KV 1Min <3mA; O/FG:500VDC
    - 绝缘阻抗:I/P-O/P:500VDC/100M Ohms
    尺寸与重量
    - 尺寸:108×64×36mm
    - 重量:246g

    3. 产品特点和优势


    - 通用输入电压范围:支持100~264VAC的宽输入电压范围,适用于不同的电力供应条件。
    - 使用寿命长:采用4000-10000小时寿命的电解电容,确保长期稳定运行。
    - 高效能:最高达到90%的效率,减少能量损耗,提高系统整体性能。
    - 全方位保护:具备过压、过功率、短路等多种保护功能,确保设备的安全运行。
    - 体积小:紧凑的设计,便于安装和集成到各类电子产品中。
    - 全面测试:100%全检及老化测试,保证出厂质量。

    4. 应用案例和使用建议


    应用案例
    该产品广泛应用于工业自动化设备、通信设备、安防监控系统、智能家居等领域,满足不同设备的供电需求。
    使用建议
    - 确保电源工作环境温度不超过制造商规定的最大值,避免因过热导致的性能下降。
    - 在使用过程中,注意电源的散热问题,保持良好的通风环境。
    - 对于有特殊要求的应用场合,可以根据具体需求调整输出电压,但需注意不会超出产品允许的范围。

    5. 兼容性和支持


    该电源设计用于与各类电子设备兼容,包括但不限于工业控制系统、传感器、通讯模块等。厂商提供详细的技术支持和售后服务,确保用户能够顺利进行产品选型和安装。

    6. 常见问题与解决方案


    问题1:电源输出不稳定
    解决方案:检查输入电压是否在规定范围内,确认负载是否正常。如无异常,可能需要更换电源。
    问题2:电源无法启动
    解决方案:确认电源输入电压是否正确,检查线路连接是否松动或断开。
    问题3:纹波过大
    解决方案:检查负载是否稳定,确认电源与负载之间的连线长度及规格是否符合要求。

    7. 总结和推荐


    单输出裸板电源 UM-U120S12H 以其高效能、高可靠性、宽输入电压范围和全面保护功能,在众多应用场景中表现出色。无论是工业自动化还是消费电子领域,都能满足大多数供电需求。推荐此款电源作为稳定可靠的供电解决方案。

UM-U120S12H 190898参数

参数
输出电流最大值 12A
类型 -
转换效率 83%
输出电压 12V
开关频率 47KHz~63Hz
输出方式 CV(恒压模式)
最大容性负载 12000μF
输入电压最小值 100V(AC)
输出总功率 120W
输出电压组数 1
输入电压最大值 264V(AC)
散热方式 自然风冷
特性 -
长*宽*高 108mm*64mm*36mm
安装方式 螺纹安装

UM-U120S12H 190898厂商介绍

ESHION公司是一家专注于研发、生产和销售各种工业自动化产品的企业。公司主营产品包括传感器、控制器、执行器等,广泛应用于机械制造、汽车制造、电子制造、食品加工、医疗设备等多个领域。

ESHION的产品分类主要包括:
1. 传感器:包括光电传感器、接近传感器、压力传感器等,用于检测物体的位置、距离、压力等参数。
2. 控制器:包括PLC、HMI、工业PC等,用于实现工业自动化系统的逻辑控制、数据采集和人机交互。
3. 执行器:包括伺服电机、步进电机、气缸等,用于实现工业自动化系统的精确运动控制。

ESHION的优势在于:
1. 技术创新:公司拥有一支经验丰富的研发团队,不断推出性能优越、技术领先的新产品。
2. 品质保证:公司严格把控产品质量,从原材料采购到成品出厂,每个环节都经过严格的质量检测。
3. 定制服务:公司可根据客户需求,提供个性化的定制服务,满足不同客户的特定需求。
4. 售后服务:公司提供全方位的售后服务,包括技术支持、产品培训、故障排除等,确保客户使用无忧。
