YS-U20S12 190292

产品分类: AC-DC模块
产品描述: 2200μF 小体积 47KHz~63Hz 自然风冷 81.6% 24W 2.2A 12V 1 264V(AC) 100V(AC) CV(恒压模式) 螺纹安装 86.5mm*45.5mm*25mm
供应商型号: SG-YS-U20S12 190292
供应商: 国内现货
标准整包数: 1
ESHION/广东禹舜电子 AC-DC模块 YS-U20S12 190292

YS-U20S12 190292概述


    产品简介


    产品概述

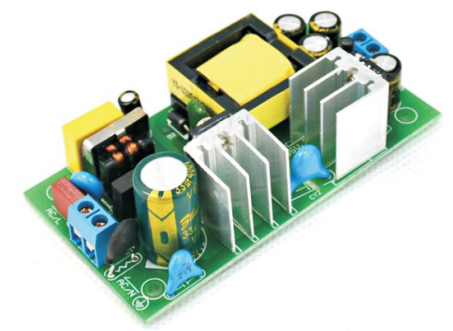

    本文档将介绍一款型号为YS-U20S12的单输出裸板电源。此电源属于开关电源模块,主要用于提供稳定的直流电源输出,适用于各种需要高稳定性和高可靠性的应用场景。
    主要功能
    - 提供12V的输出电压
    - 最大输出电流为2A
    - 支持广泛的输入电压范围(100~264VAC)
    - 高效率,满载效率高达81.6%
    - 宽工作温度范围(-15℃~+50℃)
    应用领域
    - 工业控制系统
    - 通信设备
    - 测试和测量仪器
    - 自动化设备

    技术参数


    | 参数 | 规格 |

    | 输出电压 | 12V |
    | 额定电流 | 2A |
    | 电流范围 | 0-2.2A |
    | 纹波 | <120mVp-p |
    | 输出精度 | ±1% |
    | 电压调整率 | ±1% |
    | 负载调整率 | ±1.1% |
    | 额定功率 | 24W |
    | 建立、上升、保持时间 | 300ms、50ms、30ms / 220VAC |
    | 输入电压范围 | 100~264VAC |
    | 输入电流 | <0.2A (平均电流0.03~0.1A) |
    | 频率范围 | 47~63Hz |
    | 效率 | 81.6% (满载) |
    | 启动冲击电流 | <30A / 230VAC |
    | 漏电流 | <3mA / 220VAC |

    产品特点和优势


    - 宽范围输入电压:支持100~264VAC的输入电压范围,适用于不同的电网条件。
    - 多重保护功能:具备过载、短路、过温保护,确保使用安全。
    - 体积小、高效率:设计紧凑,高效率使得功耗更低,散热更佳。
    - 超低输出纹波:<120mVp-p的纹波,保证输出稳定性。
    - 满载老化测试:经过严格的老化测试,确保长期使用的可靠性。

    应用案例和使用建议


    应用案例
    该电源广泛应用于工业控制系统和通信设备中,提供稳定的电源供应。例如,在某工厂的自动化生产线中,该电源被用于控制设备的运行,确保生产过程的连续性和稳定性。
    使用建议
    - 在安装时应注意电源与负载之间的连线,确保连接稳固。
    - 定期检查电源的输入和输出电压,确保其在正常范围内。
    - 保持电源周围良好的通风条件,避免因散热不良导致过热。

    兼容性和支持


    - 兼容性:该电源可以与其他同类设备兼容,适用于不同的应用场景。
    - 支持:厂商提供详尽的技术支持文档和技术咨询服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在允许范围内 |
    | 纹波过大 | 更换滤波电容 |
    | 过热报警 | 检查散热系统,确保良好通风 |

    总结和推荐


    综合评估
    YS-U20S12单输出裸板电源以其宽输入电压范围、高效能和多重保护功能,表现出色。它在实际应用中表现稳定可靠,特别是在工业控制和通信设备领域。
    推荐
    强烈推荐此款电源给那些需要高性能、高稳定性的应用场景。无论是对于设备制造商还是终端用户,YS-U20S12都是一个值得信赖的选择。

YS-U20S12 190292参数

参数
输出电流最大值 2.2A
散热方式 自然风冷
输出总功率 24W
输出方式 CV(恒压模式)
输出电压组数 1
类型 -
输入电压最小值 100V(AC)
最大容性负载 2200μF
转换效率 81.6%
特性 小体积
输入电压最大值 264V(AC)
输出电压 12V
开关频率 47KHz~63Hz
长*宽*高 86.5mm*45.5mm*25mm
安装方式 螺纹安装

YS-U20S12 190292厂商介绍

ESHION公司是一家专注于研发、生产和销售各种工业自动化产品的企业。公司主营产品包括传感器、控制器、执行器等,广泛应用于机械制造、汽车制造、电子制造、食品加工、医疗设备等多个领域。

ESHION的产品分类主要包括:
1. 传感器:包括光电传感器、接近传感器、压力传感器等,用于检测物体的位置、距离、压力等参数。
2. 控制器:包括PLC、HMI、工业PC等,用于实现工业自动化系统的逻辑控制、数据采集和人机交互。
3. 执行器:包括伺服电机、步进电机、气缸等,用于实现工业自动化系统的精确运动控制。

ESHION的优势在于:
1. 技术创新:公司拥有一支经验丰富的研发团队,不断推出性能优越、技术领先的新产品。
2. 品质保证:公司严格把控产品质量,从原材料采购到成品出厂,每个环节都经过严格的质量检测。
3. 定制服务:公司可根据客户需求,提供个性化的定制服务,满足不同客户的特定需求。
4. 售后服务:公司提供全方位的售后服务,包括技术支持、产品培训、故障排除等,确保客户使用无忧。

YS-U20S12 190292数据手册

厂牌 PDF简要描述 下载
ESHION/广东禹舜电子 AC-DC模块 ESHION/广东禹舜电子 YS-U20S12 190292 YS-U20S12 190292数据手册

YS-U20S12 190292封装设计

查看详情并下载
Symbol
Footprint
3D Model
