YS-65S12CB 191025

产品分类: AC-DC模块
产品描述: 5500μF 47KHz~63Hz 自然风冷 82.5% 65W 5.5A 12V 1 264V(AC) 100V(AC) CV(恒压模式) 螺纹安装 108mm*62mm*30mm
供应商型号: SG-YS-65S12CB 191025
供应商: 国内现货
标准整包数: 1
ESHION/广东禹舜电子 AC-DC模块 YS-65S12CB 191025

YS-65S12CB 191025概述


    产品简介

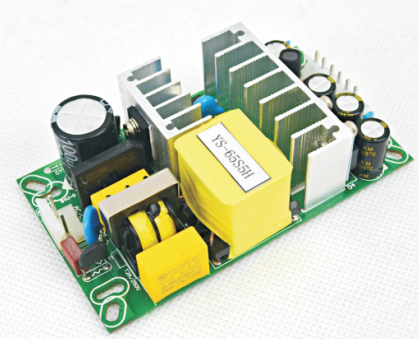

    YS-65S12CB 是一款高性能的开关电源模块,适用于各种电子工业设备。其主要功能是将交流电转换为稳定的直流电,具有通用的AC输入电压范围、高效的能量转换能力和多种保护功能。此电源模块广泛应用于家用电器、工业设备、医疗设备等多个领域。

    技术参数


    | 类别 | 参数 | 值 |
    |
    | 输出特性 | 输出电压 | 12V |
    额定电流 | 5.4A |
    电流范围 | 0-5.5A |
    纹波 | <100mVp-p |
    输出精度 | ±1% |
    电压调整率 | ±1% |
    负载调整率 | ±1.2% |
    输出可调范围 | - |
    | 输入特性 | 输入电压范围 | 100~264VAC |
    输入电流 | <1.0A (平均电流0.4~0.9A) |
    频率范围 | 47~63Hz |
    启动冲击电流 | <50A/230VAC |
    漏电流 | <5mA/220VAC |
    效率 | 82.5% |
    | 保护特性 | 过载保护 | 有 |
    短路保护 | 有 |
    过温保护 | 有 |
    过功率保护 | 150~170%额定功率,故障移除自动恢复 |
    过电压保护 | 有 |
    DC短路保护 | 有 |
    | 环境参数 | 工作温度 | -15℃~+40℃@100% LOAD,+60℃@60%LOAD |
    工作湿度 | 20%-90% RH |
    储藏温度 | -20℃~+85℃ |
    储藏湿度 | 10%-95% RH |
    | 其他 | 尺寸(长×宽×高) | 108×62×30mm |
    重量 | 146g |

    产品特点和优势


    YS-65S12CB 主要特点如下:
    - 通用 AC 输入电压:适应广泛的交流输入电压范围。
    - 多重保护功能:有过载、短路、过温等多种保护措施,确保使用安全。
    - 高效能:满载效率高达82.5%,满载老化测试证明其长期稳定运行的能力。
    - 超低输出纹波:输出纹波小于100mVp-p,确保输出稳定。
    - 灵活的机械安装尺寸:满足安规要求的设计,提供灵活的安装选项。
    - 高可靠性和兼容性:通过ISO9001认证,确保产品质量;支持各种电子设备的兼容性。

    应用案例和使用建议


    应用案例
    YS-65S12CB 广泛应用于家用电器、工业设备和医疗设备等领域。例如,在工业自动化系统中,它可以为传感器和控制系统供电,确保系统的稳定运行。
    使用建议
    - 系统集成:确保系统的电源输入范围与YS-65S12CB的输入电压范围匹配。
    - 散热管理:在高负载情况下,注意散热,避免温度过高导致的过温保护。
    - 纹波控制:选择合适的负载和滤波电容,减少输出纹波的影响。
    - 安全测试:在首次使用前进行完整的安全测试,确保符合所有的安全标准。

    兼容性和支持


    YS-65S12CB 与各种类型的电子设备和电源管理系统具有良好的兼容性。公司提供全面的技术支持和售后服务,包括安装指南、操作手册和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否正常,确认负载是否过重 |
    | 过热保护触发 | 确认散热条件良好,检查负载是否过高 |
    | 输出纹波过大 | 检查负载电容是否正确安装 |

    总结和推荐


    总体来说,YS-65S12CB 是一款高性能、高可靠的开关电源模块,适用于多种应用场合。其优良的技术参数和多重保护功能使其在市场上具备较强的竞争力。如果您需要一个稳定、高效的电源解决方案,强烈推荐使用这款产品。

YS-65S12CB 191025参数

参数
特性 -
开关频率 47KHz~63Hz
输出电压 12V
输出电流最大值 5.5A
转换效率 82.5%
类型 -
输入电压最大值 264V(AC)
最大容性负载 5500μF
输出电压组数 1
输出方式 CV(恒压模式)
输入电压最小值 100V(AC)
输出总功率 65W
散热方式 自然风冷
长*宽*高 108mm*62mm*30mm
安装方式 螺纹安装

YS-65S12CB 191025厂商介绍

ESHION公司是一家专注于研发、生产和销售各种工业自动化产品的企业。公司主营产品包括传感器、控制器、执行器等,广泛应用于机械制造、汽车制造、电子制造、食品加工、医疗设备等多个领域。

ESHION的产品分类主要包括:
1. 传感器:包括光电传感器、接近传感器、压力传感器等,用于检测物体的位置、距离、压力等参数。
2. 控制器:包括PLC、HMI、工业PC等,用于实现工业自动化系统的逻辑控制、数据采集和人机交互。
3. 执行器:包括伺服电机、步进电机、气缸等,用于实现工业自动化系统的精确运动控制。

ESHION的优势在于:
1. 技术创新:公司拥有一支经验丰富的研发团队,不断推出性能优越、技术领先的新产品。
2. 品质保证:公司严格把控产品质量,从原材料采购到成品出厂,每个环节都经过严格的质量检测。
3. 定制服务:公司可根据客户需求,提供个性化的定制服务,满足不同客户的特定需求。
4. 售后服务:公司提供全方位的售后服务,包括技术支持、产品培训、故障排除等,确保客户使用无忧。

YS-65S12CB 191025数据手册

厂牌 PDF简要描述 下载
ESHION/广东禹舜电子 AC-DC模块 ESHION/广东禹舜电子 YS-65S12CB 191025 YS-65S12CB 191025数据手册
