YS-U20S18 190293

产品分类: AC-DC模块
产品描述: 1200μF 47KHz~63Hz 自然风冷 82% 18W 1.2A 18V 1 264V(AC) 100V(AC) CV(恒压模式) 螺纹安装 86.5mm*45.5mm*25mm
供应商型号: SG-YS-U20S18 190293
供应商: 国内现货
标准整包数: 1

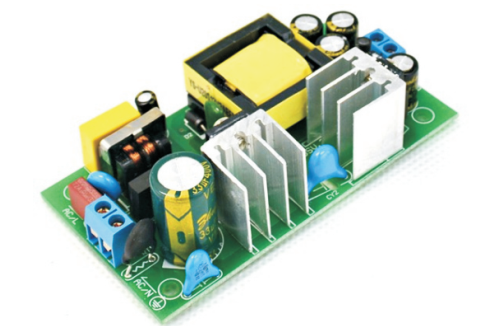

ESHION/广东禹舜电子 AC-DC模块 YS-U20S18 190293

YS-U20S18 190293概述

    # 电子元器件产品技术手册

    产品简介


    产品类型
    本文介绍的是单输出裸板电源YS-U20S18,属于开关电源模块。
    主要功能
    该电源模块提供稳定的直流电压输出,具有宽范围输入电压、高效率和多重保护功能。
    应用领域
    广泛应用于工业自动化设备、通信系统、医疗设备等领域,适用于需要稳定电源输出的场合。

    技术参数


    输入特性
    - 输入电压范围:100~264VAC
    - 输入电流:<0.2A(平均电流0.03~0.1A)
    - 额定功率:18W
    - 频率范围:47~63Hz
    - 启动冲击电流:<30A/230VAC
    - 漏电流:<3mA/220VAC
    输出特性
    - 输出电压:18V
    - 额定电流:1A
    - 电流范围:0-1.2A
    - 纹波:<200mVp-p
    - 输出精度:±1%
    - 电压调整率:±1%
    - 负载调整率:±1.1%
    安全及EMC标准
    - MEET GB4943
    保护特性
    - 过载保护
    - 短路保护
    - 过温保护
    - DC短路保护
    - 过功率保护
    - 过电压保护
    环境参数
    - 工作温度、湿度:-15℃~+50℃@100% LOAD,+60℃@60%LOAD: 20%-90% RH
    - 储藏温度、湿度:-20℃~+85℃ 10%-95% RH
    尺寸和重量
    - 尺寸(长×宽×高):86.5×45.5×25mm
    - 重量:76.5g

    产品特点和优势


    独特功能和优势
    - 宽范围输入电压:能够在广泛的交流电压范围内稳定运行。
    - 多重保护功能:包括过载、短路、过温等多种保护机制,确保设备安全。
    - 高效率:效率达到82%,有效减少能源浪费。
    - 超低输出纹波:输出纹波小于200mVp-p,确保输出电压稳定。
    - 体积小巧:便于安装和布局,节省空间。

    应用案例和使用建议


    实际使用场景
    YS-U20S18常用于工业控制系统、仪器仪表和通信设备中,能够为这些设备提供稳定可靠的电源。
    使用建议
    - 由于其高效率,建议将该电源用于需长时间工作的设备,以减少能耗。
    - 在高温环境下使用时,应注意散热,以确保其正常运行。

    兼容性和支持


    兼容性
    该电源模块与其他同类设备高度兼容,可以直接替换。
    支持和维护
    厂商提供全面的技术支持和售后服务,用户可以通过官方渠道获取技术支持和维修服务。

    常见问题与解决方案


    问题1:电源无法启动
    解决方案:检查输入电压是否在100~264VAC范围内,确认接线无误。
    问题2:输出电压不稳定
    解决方案:检查输入电压是否稳定,确认负载是否超载,必要时更换滤波电容。
    问题3:过温报警
    解决方案:确保设备处于合适的环境温度内,改善通风条件或增加外部冷却装置。

    总结和推荐


    综合评估
    YS-U20S18是一款高性能、高可靠性的电源模块,具有宽输入电压范围、多重保护功能和高效率等特点。其小巧的体积和稳定的输出使得它非常适合用于各种工业和通信设备中。
    推荐使用
    强烈推荐此产品用于需要稳定电源输出的应用场合。无论是对于专业用户还是普通消费者,YS-U20S18都是一款值得信赖的选择。

YS-U20S18 190293参数

参数
散热方式 自然风冷
转换效率 82%
特性 -
输出总功率 18W
输出电压 18V
输出电流最大值 1.2A
输出方式 CV(恒压模式)
类型 -
输入电压最大值 264V(AC)
最大容性负载 1200μF
输入电压最小值 100V(AC)
开关频率 47KHz~63Hz
输出电压组数 1
长*宽*高 86.5mm*45.5mm*25mm
安装方式 螺纹安装

YS-U20S18 190293厂商介绍

ESHION公司是一家专注于研发、生产和销售各种工业自动化产品的企业。公司主营产品包括传感器、控制器、执行器等,广泛应用于机械制造、汽车制造、电子制造、食品加工、医疗设备等多个领域。

ESHION的产品分类主要包括:
1. 传感器:包括光电传感器、接近传感器、压力传感器等,用于检测物体的位置、距离、压力等参数。
2. 控制器:包括PLC、HMI、工业PC等,用于实现工业自动化系统的逻辑控制、数据采集和人机交互。
3. 执行器:包括伺服电机、步进电机、气缸等,用于实现工业自动化系统的精确运动控制。

ESHION的优势在于:
1. 技术创新:公司拥有一支经验丰富的研发团队,不断推出性能优越、技术领先的新产品。
2. 品质保证:公司严格把控产品质量,从原材料采购到成品出厂,每个环节都经过严格的质量检测。
3. 定制服务:公司可根据客户需求,提供个性化的定制服务,满足不同客户的特定需求。
4. 售后服务:公司提供全方位的售后服务,包括技术支持、产品培训、故障排除等,确保客户使用无忧。

YS-U20S18 190293数据手册

厂牌 PDF简要描述 下载
ESHION/广东禹舜电子 AC-DC模块 ESHION/广东禹舜电子 YS-U20S18 190293 YS-U20S18 190293数据手册

YS-U20S18 190293封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 27.265
50+ ¥ 26.65
100+ ¥ 25.215
500+ ¥ 24.19
1000+ ¥ 22.755
库存: 500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.26
