EM 32-1B-LED

产品分类: 面板测量仪
厂牌: LASCAR ELECTRONICS
产品描述: Lascar 直流数字电压表, LED显示器, 4.75 → 5.25 V 直流, 3.5位数
供应商型号: 4554494
供应商: 海外现货
标准整包数: 1

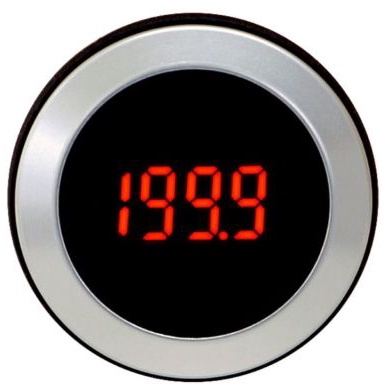

LASCAR ELECTRONICS 面板测量仪 EM 32-1B-LED

EM 32-1B-LED概述

    EM32-1B-LED 3½ Digit LED Voltmeter 技术手册

    产品简介

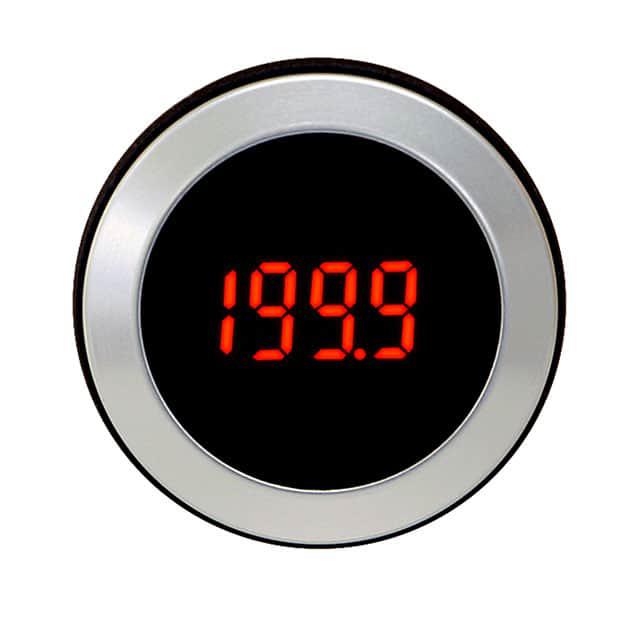

    EM32-1B-LED 是一款3½位LED显示屏电压表,专为面板安装设计,适用于大多数低到中等体积的应用场景。这款仪表具有8毫米高的数字显示,带有三个小数点,支持自动极性和零点校准,满量程读数为200毫伏,且功耗较低。无需焊接连接,通过螺丝端子进行连接,并通过跳线选择各种选项。此模块配备一个圆形金属边框,需要直径为32.5毫米(1.28英寸)的开孔。前面板的防护等级达到IP 67/NEMA 4X标准,以确保防水防尘。

    技术参数


    - 显示:3½位LED显示屏,每个数字高度8毫米
    - 尺寸:需32.5毫米(1.28英寸)直径开孔
    - 防护等级:IP 67 / NEMA 4X
    - 工作电压:4.75V 至 5.25V直流
    - 电流消耗:典型值50mA,最大值100mA
    - 精度:±0.1% ±1计数
    - 输入泄漏电流:≤10pA
    - 满量程读数:200毫伏
    - 温度稳定性:150ppm/°C
    - 工作温度范围:0°C 至 50°C
    - 温暖时间:10分钟
    - 再校准:为确保最大精度,应定期重新校准

    产品特点和优势


    EM32-1B-LED的主要优势包括:
    - 便于安装,无需焊接即可连接
    - 自动零点和自动极性功能,提高了测量准确性
    - 较低的电流消耗,延长使用寿命
    - 高防护等级(IP 67/NEMA 4X),适合户外或潮湿环境使用
    - 适用广泛,可在多种低到中等体积的应用场景中使用

    应用案例和使用建议


    该仪表广泛应用于以下几个领域:
    - 仪表盘安装:如工业控制面板、汽车电子等
    - 过程控制:监测电压信号
    - 汽车电子:电压监控和报警系统
    使用建议:
    - 当测量单端输入电压时,确保跳线链接J1未连接,J2已连接
    - 当测量浮动电源电压时,确保跳线链接J1已连接,J2未连接
    - 测量电流时,应确保供电电源与被测电流隔离

    兼容性和支持


    EM32-1B-LED 的螺丝端子接口允许与各种电源及测量电路进行连接,确保了良好的兼容性。制造商提供了详细的技术文档和用户指南,并且承诺提供售后服务和技术支持。

    常见问题与解决方案


    - 问题:仪表无法正常显示
    - 解决方案:检查电源电压是否符合要求(4.75V 至 5.25V),确保跳线链接正确连接。
    - 问题:仪表显示不稳定
    - 解决方案:重新校准仪表,并检查输入电压是否超出满量程范围(200毫伏)。
    - 问题:仪表无法测量电流
    - 解决方案:确保跳线链接J1已连接,J2未连接,并使用适当的外部电阻(如0.2欧姆)。

    总结和推荐


    EM32-1B-LED 是一款性能稳定、功能齐全的LED电压表,适合多种低到中等体积的应用场景。其高防护等级、自动零点和极性功能使其在恶劣环境下也能可靠工作。强烈推荐用于工业自动化、过程控制等领域。

EM 32-1B-LED参数

参数
安装方式 面板安装
零件状态 在售
包装方式 盒装

EM 32-1B-LED厂商介绍

Lascar Electronics是一家全球领先的电子组件制造商,专注于设计和生产各种电子显示器和传感器。公司主营产品包括LED显示器、LCD显示器、OLED显示器、VFD显示器、计数器、计时器、传感器等。这些产品广泛应用于工业控制、医疗设备、家用电器、汽车电子等多个领域。

Lascar Electronics的优势在于其产品的高质量、可靠性和创新性。公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。同时,Lascar Electronics注重客户服务,提供定制化解决方案,帮助客户实现产品优化。此外,公司在全球范围内设有多个销售和技术支持中心,为客户提供便捷的本地化服务。

EM 32-1B-LED数据手册

厂牌 PDF简要描述 下载
LASCAR ELECTRONICS 面板测量仪 LASCAR ELECTRONICS EM 32-1B-LED EM 32-1B-LED数据手册

EM 32-1B-LED封装设计

查看详情并下载
Symbol
Footprint
3D Model
