OEM 1B-LED

产品分类: 面板测量仪
厂牌: LASCAR ELECTRONICS
产品描述: Lascar 直流数字电压表, LED显示器, 4.75 → 5.25 V 直流, 3.5位数
供应商型号: 4462137
供应商: 海外现货
标准整包数: 1

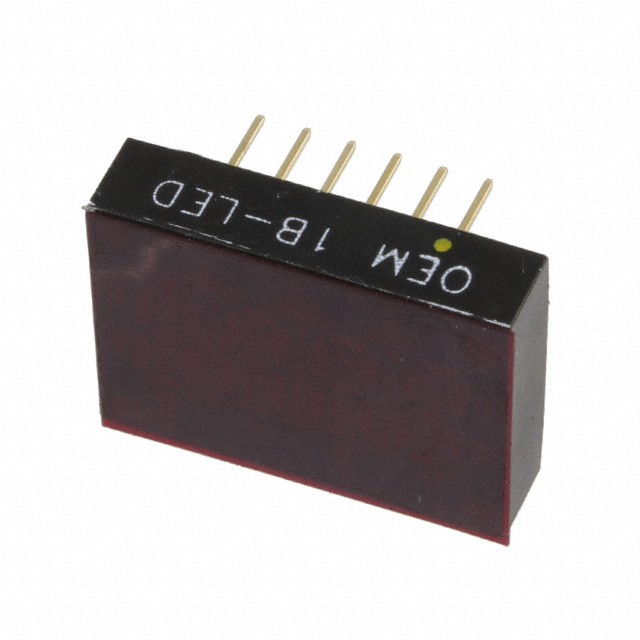

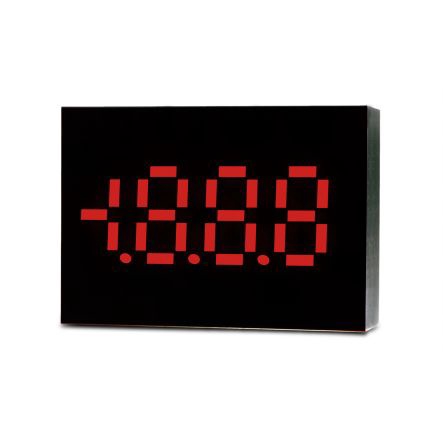

LASCAR ELECTRONICS 面板测量仪 OEM 1B-LED

OEM 1B-LED概述

    电子元器件产品技术手册:OEM 1B-LED 3½位LED电压表模块

    产品简介


    OEM 1B-LED是一款小型化且低成本的LED电压表模块,非常适合用于高产量的应用场景。它具有一个非常大的显示屏幕(3½位),并具备自动零点校准和用户可选的小数点。由于采用了低电流显示技术,这种LED产品适用于电池供电的应用。其外形尺寸与LCD版本的OEM 1B兼容,可通过两排引脚进行连接。

    技术参数


    以下是OEM 1B-LED 3½位LED电压表模块的技术参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 准确度(总误差) | 0.05 | 0.1 %(±1计数) |
    | 线性度 | 1 计数 |
    | 采样率 | 2.5 次/秒 |
    | 工作温度范围 | 0 | 50 ℃ |
    | 温度稳定性 | 150 ppm/℃ |
    | 预热时间 | 10 分钟 |
    | 电源电压 | 4.75 | 5 | 5.25 | V直流 |
    | 电源电流 | 50 | 100 mA |
    | 输入泄漏电流 | 1 | 10 pA |

    产品特点和优势


    - 体积小巧:OEM 1B-LED模块尺寸小巧,适合高密度安装。
    - 大显示屏:3½位显示屏能够在有限的空间内提供清晰的读数。
    - 用户可选小数点:用户可以根据需要选择显示的小数点位置,增强了模块的灵活性。
    - 低功耗:使用低电流显示技术,使其适用于电池供电系统。
    - 自动零点校准:自动零点校准功能减少了手动调整的需求,提高了测量的准确性。

    应用案例和使用建议


    OEM 1B-LED模块可用于以下应用场合:
    - 高产量低成本系统:例如消费电子产品、工业设备监控等。
    - 电源监控:监测各种电源系统的输出电压。
    - 面板安装指示:在设备上安装以显示实时电压读数。
    - 手持指示器:便于随身携带,实时读取电压值。
    使用建议:
    - 在使用时,确保输入电压不超过60Vdc,避免损坏设备。
    - 使用前,根据实际情况通过外部电阻进行量程调节,并重新校准以确保准确度。
    - 确保模块的电源供应与信号地隔离,避免因信号干扰而引起的错误读数。

    兼容性和支持


    - 兼容性:OEM 1B-LED与LCD版本OEM 1B尺寸兼容,可以方便地替换使用。
    - 厂商支持:制造商提供详细的技术文档和支持服务,如用户手册和在线技术支持。

    常见问题与解决方案


    - Q:如何调节量程?
    A: 可以通过调整外部电阻Ra和Rb来改变全量程读数(FSR)。不同量程对应的电阻值请参考技术手册表格。

    - Q:如何进行自动零点校准?
    A: 自动零点校准是模块内置功能,无需用户干预即可实现。若需手动调整,可参照模块后部的校准电位器。

    总结和推荐


    OEM 1B-LED是一款优秀的3½位LED电压表模块,其小巧的体积、灵活的用户设置和出色的准确度使其成为高产量、低成本系统中的理想选择。无论是用于消费电子还是工业监控,这款模块都能满足各种需求。总体而言,我们强烈推荐这款产品给需要高性能、可靠电压测量解决方案的用户。

OEM 1B-LED参数

参数
安装方式 面板安装
应用等级 商业级
零件状态 在售
包装方式 盒装

OEM 1B-LED厂商介绍

Lascar Electronics是一家全球领先的电子组件制造商,专注于设计和生产各种电子显示器和传感器。公司主营产品包括LED显示器、LCD显示器、OLED显示器、VFD显示器、计数器、计时器、传感器等。这些产品广泛应用于工业控制、医疗设备、家用电器、汽车电子等多个领域。

Lascar Electronics的优势在于其产品的高质量、可靠性和创新性。公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。同时,Lascar Electronics注重客户服务,提供定制化解决方案,帮助客户实现产品优化。此外,公司在全球范围内设有多个销售和技术支持中心,为客户提供便捷的本地化服务。

OEM 1B-LED数据手册

厂牌 PDF简要描述 下载
LASCAR ELECTRONICS 面板测量仪 LASCAR ELECTRONICS OEM 1B-LED OEM 1B-LED数据手册

OEM 1B-LED封装设计

查看详情并下载
Symbol
Footprint
3D Model
