B0505S-W5R3

产品分类: DC-DC模块
产品描述: DCDC电源模块隔离非稳压W5功率输出
供应商型号: 14M-B0505S-W5R3
供应商: 云汉优选
标准整包数: 1

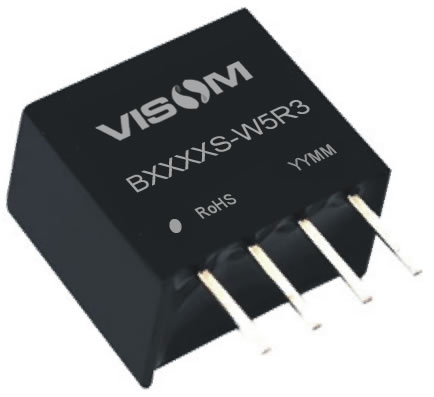

GZVISOM/广州威松电子 DC-DC模块 B0505S-W5R3

B0505S-W5R3概述

    BS-W5R3 系列 DC/DC 模块电源技术手册

    1. 产品简介


    BS-W5R3 系列是由广州威松电子科技有限公司生产的 DC/DC 模块电源。这类电源主要用于板上电源系统,产生与输入电源隔离的电压。其主要功能包括隔离非稳压单路输出,具有较高的转换效率和低损耗的特点。该产品适用于纯数字电路、低频模拟电路、继电器驱动电路及数据交换电路等应用场景。

    2. 技术参数


    - 输入电压范围: 4.5V 到 5.5V (标称值 5V)
    - 输出电压: 5VDC
    - 输出电流: 100mA
    - 转换效率: 最高可达 82%
    - 隔离电压: 1500VDC
    - 工作温度范围: -40°C 至 +105°C
    - 空载输入电流: 5mA
    - 物理尺寸: 11.6mm x 6.00mm x 10.15mm
    - 重量: 1.5g
    - 最大容性负载: 2200μF
    - 散热方式: 自然空冷
    - 封装形式: SIP

    3. 产品特点和优势


    - 可持续短路保护:在输出短路情况下,可自动恢复。
    - 高转换效率:效率高达 82%,有效降低能量损耗。
    - 低空载电流:空载时输入电流仅为 5mA,有助于延长待机状态下的电池寿命。
    - 宽工作温度范围:可在极端环境下稳定工作。
    - 国际标准引脚:便于安装与兼容。

    4. 应用案例和使用建议


    - 典型应用: 适用于纯数字电路、低频模拟电路、继电器驱动电路、数据交换电路等。
    - 建议使用: 在输入端连接电容滤波网络,减少纹波和噪声。推荐电容参数为:输入端 4.7μF,输出端 4.7μF。
    - 负载要求: 使用时,其输出最小负载不能小于额定负载的 10%。若负载较小,可在输出端并联一个电阻以满足功率要求。

    5. 兼容性和支持


    - 兼容性: 国际标准引脚,便于与其他设备连接。
    - 支持: 厂商提供详细的使用指南和应用笔记,确保用户能够正确安装和使用该模块电源。

    6. 常见问题与解决方案


    - 问题: 输入电压波动导致输出电压不稳定。
    - 解决方法: 确保输入电压稳定,选用适当的滤波电容,减少纹波和噪声。
    - 问题: 输出负载变化引起输出电压变化。
    - 解决方法: 根据负载变化范围选择合适的输出电容,确保输出电压满足设计要求。
    - 问题: 热插拔引起的高压尖峰导致产品损坏。
    - 解决方法: 避免热插拔操作,使用机械开关进行供电电源的通断控制。

    7. 总结和推荐


    BS-W5R3 系列 DC/DC 模块电源以其高效率、低损耗、宽工作温度范围和可靠的保护机制成为板上电源系统的理想选择。尤其适合需要稳定输出电压且对输入电压稳定性有一定要求的应用场景。总体而言,该产品具有显著的技术优势和广泛的适用性,强烈推荐使用。
    通过上述分析可以看出,BS-W5R3 系列 DC/DC 模块电源不仅具备出色的性能指标,而且在设计和应用方面也提供了详尽的指导和支持。无论是对于电子工程师还是最终用户,这都是一个值得信赖的选择。

B0505S-W5R3参数

参数
开关频率 -
类型 -
输入电压最小值 -
输出电压组数 -
散热方式 -
输入电压最大值 -
转换效率 80%
最大容性负载 220uF
输出方式 -
特性 短路保护
输出电压 5V
输出总功率 -
输出电流最大值 -
通用封装 插件

B0505S-W5R3厂商介绍

Gzvisom公司是一家专注于可视化技术的企业,其主要产品分类包括数据可视化工具、交互式图表库、以及智能分析平台。这些产品广泛应用于商业智能、金融分析、市场研究、教育和科研等领域。

1. 数据可视化工具:提供直观的数据展示方式,帮助用户理解复杂数据集。
2. 交互式图表库:允许用户创建动态的、可交互的图表,增强用户体验。
3. 智能分析平台:集成机器学习和人工智能技术,提供深度数据分析和预测。

Gzvisom的优势在于:

- 技术创新:不断研发新技术,保持行业领先地位。
- 用户体验:注重用户反馈,持续优化产品界面和功能。
- 定制服务:提供个性化解决方案,满足不同客户的特定需求。
- 跨平台支持:产品支持多种操作系统和设备,便于用户在不同环境下使用。

Gzvisom致力于通过其先进的可视化解决方案,帮助用户更有效地处理和分析数据,从而做出更明智的决策。

B0505S-W5R3数据手册

厂牌 PDF简要描述 下载
GZVISOM/广州威松电子 DC-DC模块 GZVISOM/广州威松电子 B0505S-W5R3 B0505S-W5R3数据手册

B0505S-W5R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.56
30+ ¥ 4.41
100+ ¥ 4.29
库存: 688
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.56
