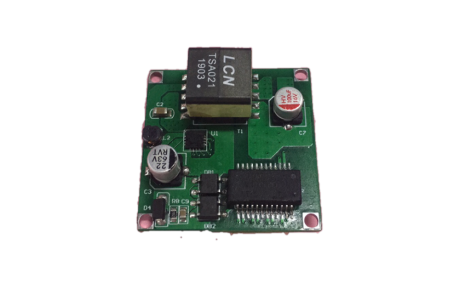

WC-PD13AE120H

产品分类: POE模块
产品描述: 13W 1.1A 12V 1 57V 42V 焊接安装 38mm*38mm*16mm
供应商型号: SG-WC-PD13AE120H
供应商: 国内现货
标准整包数: 1
WINCHEN/深圳威勤 POE模块 WC-PD13AE120H

WC-PD13AE120H概述

    # WINCHEN ELECTRONICS PoE PD Power Ethernet Module 数据手册解析

    产品简介


    WINCHEN ELECTRONICS的PoE PD Power以太网模块是一款用于电力传输的模块,它能够通过标准的以太网电缆为多种设备供电,如视频和VoIP电话、RFID读取器、多频段接入点以及监控摄像头。该模块符合IEEE 802.3af标准,能够在各种环境下高效可靠地提供电源。

    技术参数


    绝对最大额定值参数
    | 参数 | 符号 | 最小值 | 最大值 | 单位 |

    | 直流电压 | VCC | 38 | 57 | V |
    | 直流电压浪涌 (1ms) | VSURGE | -0.6 | 80 | V |
    | 环境温度 | TS | -40 | 80 | ℃ |
    推荐工作条件
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压 | VIN | 38 | 48 | 57 | V |
    | 低电压锁定 | VLOCK | - | - | 37 | V |
    | 工作温度 | TOP | -40 | 25 | 80 | ℃ |
    直流特性
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 测试意见 |
    |
    | 标准输出电压 | VDC | 11.5 | 12.0 | 12.2 | VIN=48V |
    | 输出电流(VIN=48V) | PWR | - | 1.1 | 1.2 | A |
    | 功率调整率 | VLINE | - | 0.1 | - | % @50%负载 |
    | 负载调整率 | VLOAD | - | 1 | - | % @VIN=48V |
    | 波纹输出噪声 | VRN | - | 100 | 200 | mVp-p |
    | 最小负载 | RLOAD | 10 | - | - | mA |
    | 短路持续时间 | TSC | - | - | ∞ | sec |
    | 效率(负载80%) | EFF | 82 | 87 | - | % |
    | 隔离电压(I/O) | VISO | - | - | 1500 | VPK |
    | 温度系数 | Tc | - | 0.02 | - | %/℃ |
    | 动态响应 | Ts | - | 60 | 100 | ms |

    产品特点和优势


    - 符合IEEE 802.3af标准:保证了产品的兼容性和可靠性。
    - 宽电压范围:38V~57V的输入电压范围确保了广泛的适应性。
    - 高效率:最高转换效率可达86%,确保能源利用率高。
    - 优异的保护功能:内置过流、短路和过压保护,保障设备安全。
    - 标准尺寸:PCBA标准尺寸为38mm38mm14mm,方便安装。
    - 电气隔离:输入/输出隔离达到1500Vdc,增强系统稳定性。

    应用案例和使用建议


    该模块适用于各类需要PoE供电的应用场景,例如视频电话、RFID读取器、多频段接入点和监控摄像头。具体应用如下:
    - 视频电话:在办公室环境中为视频电话供电,保证数据信号和电力同时传输。
    - RFID读取器:通过标准以太网电缆为远程读取器供电,便于管理物流系统。
    - 多频段接入点:在大型办公场所为多个无线接入点提供稳定可靠的电力供应。
    - 监控摄像头:为室外或难以接线的地方的摄像头提供不间断电源。
    使用建议:在应用时,应注意负载电流和环境温度,确保模块在正常范围内工作,避免过载导致的故障。此外,外部滤波器可以帮助减少输出纹波和噪声。

    兼容性和支持


    该产品符合IEEE 802.3af标准,可与大多数遵循该标准的PSE设备兼容。厂商提供了详细的技术文档和支持服务,包括安装指南、常见问题解答及售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载情况和输入电压是否在规定范围内,调整负载。 |
    | 发出异响 | 检查是否在最小负载条件下运行,适当增加负载。 |
    | 系统异常重启 | 确认PSE设备是否正常供电,重新连接以太网电缆。 |

    总结和推荐


    综上所述,WINCHEN ELECTRONICS的PoE PD Power以太网模块凭借其卓越的技术性能、广泛的应用范围以及完善的配套支持,在PoE设备市场上具有较高的竞争力。对于需要可靠电力传输的用户来说,该模块是一个值得信赖的选择。

WC-PD13AE120H参数

参数
类型 -
数据速率 -
转换效率 -
输出电压 12V
端口数量 -
输出电流最大值 1.1A
输出电压组数 1
输出方式 -
输出总功率 13W
输入电压最小值 42V
输入电压最大值 57V
长*宽*高 38mm*38mm*16mm
安装方式 焊接安装

WC-PD13AE120H厂商介绍

Winchen公司是一家高科技企业,专注于研发和生产各类工业自动化产品。公司主营产品包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于自动化生产线、机器人、物流系统等领域。
2. 控制器:如PLC(可编程逻辑控制器)和DCS(分布式控制系统),用于工业过程控制和监控。
3. 执行器:包括电动执行器、气动执行器等,用于精确控制机械运动。
4. 人机界面:如触摸屏和操作面板,用于实现人机交互和设备操作。

Winchen的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,产品技术领先。
- 定制服务:提供定制化解决方案,满足客户特定需求。
- 品质保证:严格的质量控制体系,确保产品可靠性和稳定性。
- 全球服务网络:拥有广泛的全球销售和服务网络,提供快速响应和技术支持。

Winchen致力于为客户提供高效、可靠的自动化解决方案,推动工业自动化技术的发展。

WC-PD13AE120H数据手册

厂牌 PDF简要描述 下载
WINCHEN/深圳威勤 POE模块 WINCHEN/深圳威勤 WC-PD13AE120H WC-PD13AE120H数据手册

WC-PD13AE120H封装设计

查看详情并下载
Symbol
Footprint
3D Model
