WC-PD06H050C

产品分类: POE模块
产品描述: 88% 6W 1.2A 5.1V 1 58V 39V POE Class 3 通孔安装 25.5mm*14mm*12mm
供应商型号: 14M-WC-PD06H050C
供应商: 云汉优选
标准整包数: 1

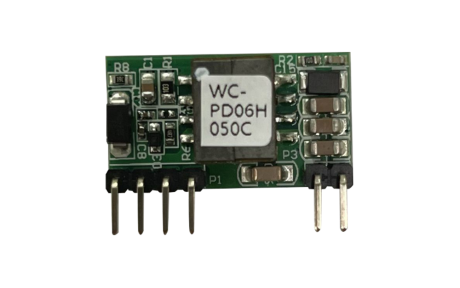

WINCHEN/深圳威勤 POE模块 WC-PD06H050C

WC-PD06H050C概述

    WINCHEN ELECTRONICS PoE PD Power Ethernet Module Data Sheet

    1. 产品简介


    WINCHEN ELECTRONICS的PoE PD Power以太网模块是一款专为电源设备(PD)设计的产品,符合IEEE 802.3af标准。该模块适用于多种设备,包括视频电话、VoIP电话、RFID读取器、多频接入点和监控摄像头等。此模块的主要功能是从传统五类(Cat 5)或六类(Cat 6)以太网电缆中提取电力,并通过该电缆传输数据信号。

    2. 技术参数


    该模块的技术参数如下:
    - 输入电压范围: 39V~57V
    - 最大输出功率: 6W;额定输出:5V/1.2A
    - 输出纹波: 小于150mV
    - 转换效率: 高达88%(输入:48V 输出:5V@1.2A)
    - 保护机制: 包括过流保护、短路保护、欠压保护和浪涌保护
    - 电气隔离: 输入/输出隔离1500Vdc
    - 可靠性: 平均故障间隔时间达到500万小时
    - 机械尺寸: 25.5mm x 14mm x 12mm
    - 绝对最大额定值:
    - 直流电压: 39V~58V
    - 浪涌电压: -0.6V~80V
    - 环境温度: -40°C~80°C

    3. 产品特点和优势


    - 高效率:转换效率高达88%,适用于大功率设备。
    - 宽电压范围:支持39V到57V的输入电压,适应不同电源需求。
    - 可靠性强:平均故障间隔时间达500万小时,保证长期稳定运行。
    - 高集成度:内置过载、短路和过温保护,无需额外电路设计。
    - 电气隔离:输入/输出电气隔离1500Vdc,确保系统安全可靠。

    4. 应用案例和使用建议


    - 视频电话:适合用于需要较高功耗和稳定性要求的视频电话设备。
    - RFID读取器:适用于对体积和功耗有严格要求的RFID读取器。
    - 多频接入点:适用于无线接入点,实现高效能的数据传输和电力供应。
    - 监控摄像头:可满足监控摄像头对电力和数据传输的双重需求。
    使用建议:
    - 建议在安装前检查所有电气连接,确保极性正确。
    - 使用时建议加装外部滤波器以减少输出噪声。
    - 在低负载情况下,注意模块可能产生的噪音问题。

    5. 兼容性和支持


    - 兼容性:本模块支持IEEE 802.3af标准,适用于所有符合该标准的设备。
    - 厂商支持:提供技术支持和售后服务,用户可通过官方渠道获取帮助。

    6. 常见问题与解决方案


    - Q1: 模块无法正常工作
    - A1: 检查输入电压是否在39V~57V范围内,确保连接无误。
    - Q2: 输出电流不稳定
    - A2: 检查输出端是否有负载变化过大,或者存在外部干扰。
    - Q3: 模块发出异常声音
    - A3: 确认模块处于最低负载状态,避免产生异常声音。

    7. 总结和推荐


    综上所述,WINCHEN ELECTRONICS的PoE PD Power以太网模块具有高效率、宽电压范围、强大保护机制和高可靠性等特点,在多种应用场合表现出色。尤其适合需要稳定电力和数据传输的视频电话、RFID读取器、多频接入点和监控摄像头等设备。鉴于其优秀的性能和广泛的应用范围,强烈推荐给需要此类产品的用户。

WC-PD06H050C参数

参数
输出电压组数 1
端口数量 -
输入电压最大值 58V
输出电压 5.1V
转换效率 88%
输出电流最大值 1.2A
输出总功率 6W
数据速率 -
输入电压最小值 39V
类型 Class 3
输出方式 POE
长*宽*高 25.5mm*14mm*12mm
安装方式 通孔安装

WC-PD06H050C厂商介绍

Winchen公司是一家高科技企业,专注于研发和生产各类工业自动化产品。公司主营产品包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于自动化生产线、机器人、物流系统等领域。
2. 控制器:如PLC(可编程逻辑控制器)和DCS(分布式控制系统),用于工业过程控制和监控。
3. 执行器:包括电动执行器、气动执行器等,用于精确控制机械运动。
4. 人机界面:如触摸屏和操作面板,用于实现人机交互和设备操作。

Winchen的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,产品技术领先。
- 定制服务:提供定制化解决方案,满足客户特定需求。
- 品质保证:严格的质量控制体系,确保产品可靠性和稳定性。
- 全球服务网络:拥有广泛的全球销售和服务网络,提供快速响应和技术支持。

Winchen致力于为客户提供高效、可靠的自动化解决方案,推动工业自动化技术的发展。

WC-PD06H050C数据手册

厂牌 PDF简要描述 下载
WINCHEN/深圳威勤 POE模块 WINCHEN/深圳威勤 WC-PD06H050C WC-PD06H050C数据手册

WC-PD06H050C封装设计

查看详情并下载
Symbol
Footprint
3D Model
