JSY-MK-227

产品分类: AC-DC模块
产品描述:
供应商型号: 14M-JSY-MK-227
供应商: 云汉优选
标准整包数: 1

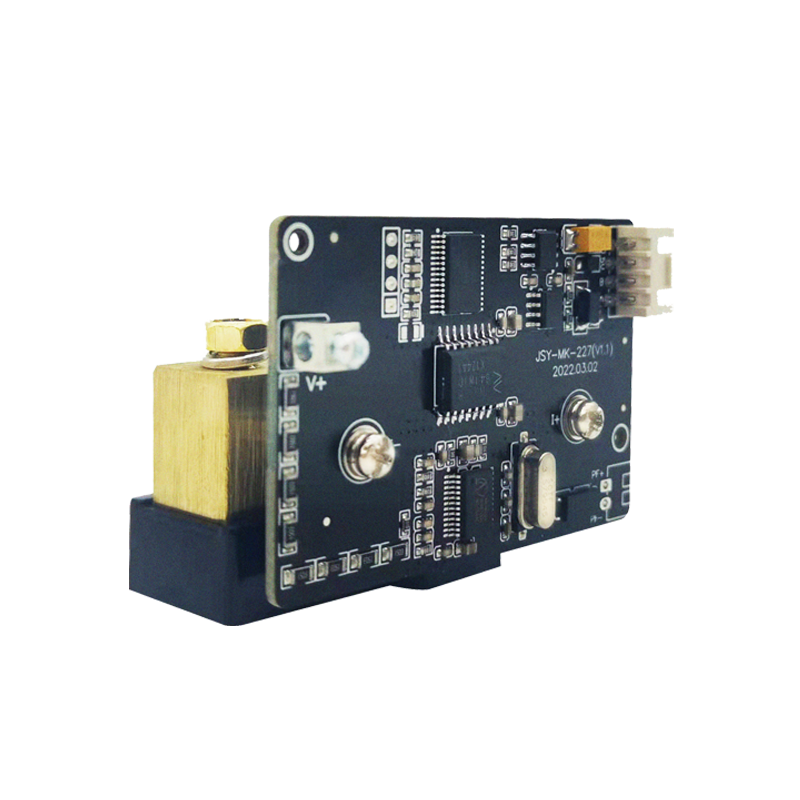

JIANSIYAN/深圳健思研 AC-DC模块 JSY-MK-227

JSY-MK-227概述

    JSY-MK-227 交直流电参数测量模块技术手册



    1. 产品简介



    JSY-MK-227是一款由深圳市健思研科技有限公司生产的高度集成化的测量、数字通讯技术产品,专为电能测量、采集及传输设计。该模块能够精确测量直流电压、电流、功率和电量等电参量,适用于各种需要测量直流用电情况的设备中。JSY-MK-227 单相电能计量模块广泛应用于节能改造、充电桩、电力、通信、铁路、交通、环保、石化、钢铁等行业中,用于监测直流设备的电流和电量消耗情况。


    2. 技术参数



    - 直流输入
    - 电压量程:500V、750V、1000V 等可选;
    - 电流量程:50A、100A、150A 等可选;
    - 信号处理:采用专用测量芯片,24位AD采样;
    - 过载能力:1.2倍量程可持续;瞬间(<20mS)电流5倍,电压1.2倍量程不损坏;
    - 输入阻抗:电压通道>1kΩ/V。

    - 通讯接口
    - 接口类型:485接口;
    - 通讯规约:MODBUS-RTU规约;
    - 数据格式:“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”;
    - 通讯速率:波特率可设置1200、2400、4800、9600bps;默认为9600bps。

    - 测量输出数据
    - 包括电压、电流、功率、电能等多个电参量,具体参数通过Mdobus数据寄存器列表获取。

    - 测量精度
    - 电压、电流、功率:小于±1.0%;电能1级。

    - 隔离
    - 被测电源与供电电源之间相互隔离;隔离耐压4000VDC。

    - 电源
    - 直流单电源5V供电,功耗<80mA。

    - 工作环境
    - 工作温度:-30~+75℃;存放温度:-40~+85℃;
    - 相对湿度:5~95%,无结露(在40℃下);
    - 海拔高度:0~3000米;
    - 环境:无爆炸、腐蚀气体及导电尘埃,无显著摇动、振动和冲击的场所。

    - 安装方式
    - 螺丝孔固定。

    - 模块尺寸
    - 65*43mm。


    3. 产品特点和优势



    - 高精度测量:采用专用测量芯片,24位AD采样,确保测量精度高。
    - 多功能集成:可以采集交直流电参数,包括电压、电流、功率、电能等多个电参量。
    - 灵活通讯:1路485接口,通信规约采用Modbus-RTU,兼容性好,方便编程。
    - 简便安装:模块体积小,接口简单,可以方便嵌入到各种需要测量直流用电情况的设备中。
    - 卓越性价比:高性能与低成本的结合,使得该模块在市场上具有极高的性价比。


    4. 应用案例和使用建议



    JSY-MK-227模块可以广泛应用于多种场合,如充电桩、电力系统、通信设备等。在实际应用中,用户可以根据不同的需求选择合适的电压和电流量程。接线前务必确保断开所有信号源和电源,避免发生危险及损坏设备。接通电源后,可以通过观察“指示灯”的状态来判断模块的工作情况。


    5. 兼容性和支持



    - 兼容性:JSY-MK-227模块采用MODBUS-RTU通讯规约,可以方便地与其他符合该协议的设备和系统集成。
    - 厂商支持:深圳市健思研科技有限公司提供专业的技术支持和服务,用户可以联系公司获取更多帮助和支持。


    6. 常见问题与解决方案



    - 问题1:模块无法正常通讯。
    - 解决方案:检查模块地址和波特率设置是否正确,确认通讯线连接良好且没有损坏。
    - 问题2:测量精度不准确。
    - 解决方案:检查是否有外部干扰影响测量,尝试调整通讯参数或更换合适量程的分流器。


    7. 总结和推荐



    JSY-MK-227模块凭借其高精度测量、多功能集成和良好的通讯兼容性,成为一款极具竞争力的产品。其卓越的性价比使其在多个行业中都有广泛应用。强烈推荐用户选用JSY-MK-227模块,以满足各种电参数测量的需求。如果您有任何疑问或需要进一步的支持,欢迎联系深圳市健思研科技有限公司。

JSY-MK-227参数

参数
散热方式 -
输出电流最大值 -
转换效率 -
输出电压组数 -
最大容性负载 -
开关频率 -
输出方式 -
输入电压最小值 -
输出电压 -
输入电压最大值 -
类型 -
输出总功率 -
特性 -

JSY-MK-227厂商介绍

JIANSIYAN公司是一家致力于研发和生产高科技产品的企业,专注于为不同行业提供创新解决方案。公司主营产品包括:

1. 电子产品:涵盖智能设备、传感器、通信设备等,广泛应用于智能家居、工业自动化和物联网领域。
2. 环保材料:包括可降解塑料、节能材料等,服务于环保包装、绿色建筑和可持续发展行业。
3. 生物科技:涉及生物制药、基因编辑技术等,为医疗健康和农业生物技术领域提供支持。

JIANSIYAN的优势在于:

- 创新研发:拥有一支专业的技术研发团队,不断推出具有市场竞争力的新产品。
- 质量控制:严格的质量管理体系,确保产品性能稳定可靠。
- 客户服务:提供定制化服务,满足客户的个性化需求。
- 市场洞察:紧跟市场趋势,快速响应市场变化,及时调整产品策略。

JIANSIYAN公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

JSY-MK-227数据手册

厂牌 PDF简要描述 下载
JIANSIYAN/深圳健思研 AC-DC模块 JIANSIYAN/深圳健思研 JSY-MK-227 JSY-MK-227数据手册
