JSY1009

产品分类: AC-DC模块
产品描述:
供应商型号: 14M-JSY1009
供应商: 云汉优选
标准整包数: 1
JIANSIYAN/深圳健思研 AC-DC模块 JSY1009

JSY1009概述

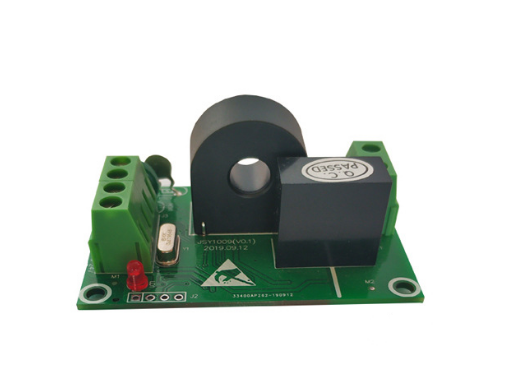

    JSY-MK-109 单相互感式计量模块技术手册

    一、产品简介


    1.1 产品类型与主要功能
    JSY-MK-109单相互感式计量模块是一款专为电力系统设计的高度集成测量仪器,能够准确测量单相交流电压、电流、功率、电量及总电量等电参数。该模块具有宽泛的工作电压范围,并通过1路RS-485通讯接口实现数据传输,支持Modbus-RTU协议。此外,该模块还具备ESD保护电路,使其在复杂环境下仍能稳定运行。
    1.2 应用领域
    该产品广泛适用于节能改造、电力、通信、铁路、交通、环保、石化、钢铁等领域的单相交流电参数测量。无论是工业设备还是家庭用电,JSY-MK-109都能满足电参数监测的需求。

    二、技术参数


    以下是JSY-MK-109的主要技术规格和参数:
    - 输入电压量程:100V、220V等可选;
    - 电流量程:5A、50A等可选;
    - 过载能力:1.2倍量程可持续,瞬时<20ms电流5倍,电压1.5倍量程不损坏;
    - 隔离耐压:RS-485接口与供电电源、电压输入、电流输入之间相互隔离,耐压达2000V;
    - 通讯接口:1路RS-485接口,支持MODBUS-RTU协议;
    - 数据格式:“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”可软件设置;
    - 通讯速率:1200、2400、4800、9600bps可设置,默认为4800bps;
    - 测量精度:电压、电流、电量:±1.0%;
    - 工作温度:-20~+70℃;
    - 存放温度:-40~+85℃;
    - 相对湿度:5~95%,无结露;
    - 海拔高度:0~3000米;
    - 尺寸:72×51×24mm。

    三、产品特点和优势


    3.1 特点与优势
    - 高集成度:集成了测量、数字通讯等功能,简化了安装和调试过程。
    - 高精度:采用专用测量芯片,有效值测量方式,确保测量精度高。
    - 兼容性强:支持标准Modbus-RTU协议,方便编程与接入现有系统。
    - 环境适应性强:宽工作电压范围,防接反保护功能,宽温范围,可适应多种环境。
    - 高隔离度:耐压高达2000V,确保在高电压环境下的安全运行。
    四、应用案例与使用建议
    4.1 应用案例
    JSY-MK-109广泛应用于工业现场的电参数监控系统中。例如,在钢铁厂中,它可以用于监测生产线的能耗情况;在智能建筑中,可用于监测各个区域的电能使用情况。通过与Modbus-RTU协议的配合,可以在远程监控中心实时查看和记录数据。
    4.2 使用建议
    - 接线规范:严格按照手册接线图接线,接线前确保断开所有信号源,避免损坏设备。
    - 数据更新速率:可设置为1000ms,根据实际情况调整。
    - RS-485网络组网:建议使用带有屏蔽双绞线,布线时避免强电电缆的干扰。
    - 终端匹配电阻:在远端加装120~300Ω/0.25瓦的终端匹配电阻,提高通讯质量。

    五、兼容性和支持


    - 兼容性:JSY-MK-109与标准Modbus-RTU协议的设备兼容,方便与其他系统集成。
    - 支持与维护:深圳市健思研科技有限公司提供技术支持,如有疑问可通过官方联系方式咨询。

    六、常见问题与解决方案


    - 问题1:无法正常通讯
    - 解决方案:检查接线是否正确,确认设备地址、波特率等参数设置正确。
    - 问题2:测量数据不准确
    - 解决方案:确认接线无误,重新校准设备。
    - 问题3:设备无法开机
    - 解决方案:检查电源是否正确接入,确认辅助电源极性无误。

    七、总结和推荐


    7.1 综合评估
    JSY-MK-109单相互感式计量模块凭借其高精度、高集成度和良好的兼容性,在单相交流电参数测量方面表现优异。它在多种环境下的广泛应用证明了其稳定性和可靠性。
    7.2 推荐使用
    鉴于JSY-MK-109的优良性能和广泛的应用场景,强烈推荐在电力、通信、交通等领域中使用。对于需要精确电参数测量的场合,JSY-MK-109是一个理想的选择。
