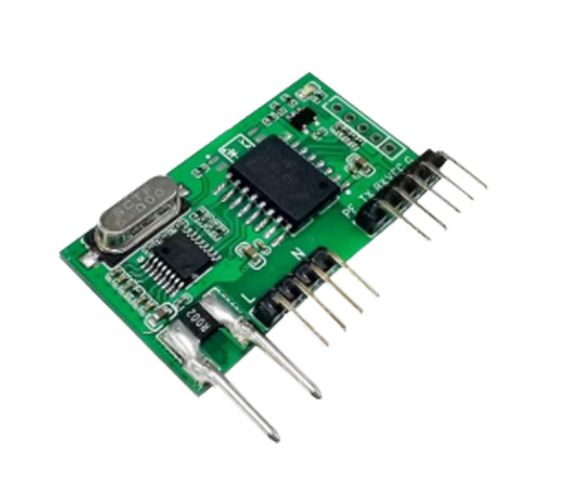

JSY-MK-1031

产品分类: AC-DC模块
产品描述:
供应商型号: 14M-JSY-MK-1031
供应商: 云汉优选
标准整包数: 1
JIANSIYAN/深圳健思研 AC-DC模块 JSY-MK-1031

JSY-MK-1031概述

    JSY-MK-1031 单相宽量程计量模块技术手册

    产品简介


    产品类型:JSY-MK-1031 单相宽量程计量模块是一款集交流电和直流电测量于一体的多功能电参数测量产品,适用于各类电力、通信、铁路、交通、环保、石化、钢铁等行业中监测交流设备的电流和电量消耗情况。
    主要功能:
    - 采集单相交流电参数,包括电压、电流、功率、因数、频率、电能;
    - 采集直流电参数,包括电压、电流、功率、电能;
    - 支持Modbus-RTU通信协议,便于编程集成。
    应用领域:
    广泛应用于节能改造、电力、通信、铁路、交通、环保、石化、钢铁等行业,用于监测交流设备的电流和电量消耗情况。

    技术参数


    - 电压量程:0~264V
    - 电流量程:10mA~20A
    - 过载能力:电流 1.2倍量程可持续,电压 1.5倍量程不损坏
    - 输入阻抗:电压通道 >1 kΩ/V
    - 通讯接口:
    - 接口类型:1路TTL通讯接口,兼容5V/3.3V
    - 通讯规约:Modbus-RTU规约
    - 数据格式:默认为“n,8,1”,也可设置为“e,8,1”、“o,8,1”、“n,8,2”
    - 通讯速率:默认为9600bps,也可设置为4800bps,19200bps
    - 测量精度:
    - 电压、电流、功率、电量:小于±1.0%
    - 隔离:
    - 被测电源与供电电源之间相互隔离;隔离耐压3000VDC
    - 电源:
    - 直流单电源5V供电,功耗10mA
    - 工作环境:
    - 工作温度:-20~+70℃
    - 存放温度:-40~+85℃
    - 相对湿度:5~95%,无结露(在40℃下)
    - 海拔高度:0~3000米
    - 环境:无爆炸、腐蚀气体及导电尘埃,无显著摇动、振动和冲击的场所
    - 温度漂移:≤100ppm/℃
    - 模块尺寸:39.521.08.0mm

    产品特点和优势


    - 多功能集成:支持交流和直流电测量,实现电参数全面采集。
    - 高精度测量:采用专用测量芯片,测量精度高。
    - 高隔离度:耐压达3000VDC,保障电气安全。
    - 灵活通信接口:支持多种数据格式和通信速率,方便编程集成。
    - 小巧轻便:体积小、重量轻,便于嵌入各种设备中。

    应用案例和使用建议


    - 应用案例:
    - 在电力系统中监测高压输电线路的电流和电量消耗情况。
    - 在通信基站中实时监测电池电压和电流,以保证系统稳定运行。
    - 使用建议:
    - 使用该模块测试直流电信号时,需使用大于DC5V以上电压激活模块为直流模式。
    - 严格按照接线图进行接线,接线前要确保断开所有信号源,避免发生危险及损坏设备。
    - 接通电源后,通过观察指示灯状态确认模块正常工作。

    兼容性和支持


    - 兼容性:
    - 与各类设备兼容,支持标准Modbus-RTU协议。
    - 支持:
    - 提供测试软件,帮助用户进行参数设置和常规测试。
    - 提供详尽的技术手册和支持文档。

    常见问题与解决方案


    - Q1:接通电源后,指示灯不亮怎么办?
    - A1:检查接线是否正确,确保没有短路或开路现象。
    - Q2:无法通过Modbus-RTU通信获取数据怎么办?
    - A2:检查通讯设置是否符合标准Modbus-RTU协议,包括地址、波特率和数据格式。
    - Q3:产品在强烈电磁干扰环境下工作不稳定怎么办?
    - A3:增加输入输出信号线的屏蔽,确保信号稳定。

    总结和推荐


    综合评估:
    JSY-MK-1031 单相宽量程计量模块以其多功能集成、高精度测量、高隔离度、灵活通信接口和小巧轻便的特点,成为电力监控系统的理想选择。
    推荐理由:
    - 高集成度:既可测量交流电又可测量直流电。
    - 高可靠性:高隔离度确保电气安全。
    - 易于集成:标准Modbus-RTU协议便于编程集成。
    - 适用范围广:适用于多种工业领域。
    综上所述,强烈推荐使用JSY-MK-1031单相宽量程计量模块,以满足各类工业应用的需求。

JSY-MK-1031参数

参数
最大容性负载 -
输出电压 -
特性 -
输出方式 -
输出电压组数 -
开关频率 -
转换效率 -
输出电流最大值 -
输入电压最大值 -
散热方式 -
输入电压最小值 -
类型 -
输出总功率 -

JSY-MK-1031厂商介绍

JIANSIYAN公司是一家致力于研发和生产高科技产品的企业,专注于为不同行业提供创新解决方案。公司主营产品包括:

1. 电子产品:涵盖智能设备、传感器、通信设备等,广泛应用于智能家居、工业自动化和物联网领域。
2. 环保材料:包括可降解塑料、节能材料等,服务于环保包装、绿色建筑和可持续发展行业。
3. 生物科技:涉及生物制药、基因编辑技术等,为医疗健康和农业生物技术领域提供支持。

JIANSIYAN的优势在于:

- 创新研发:拥有一支专业的技术研发团队,不断推出具有市场竞争力的新产品。
- 质量控制:严格的质量管理体系,确保产品性能稳定可靠。
- 客户服务:提供定制化服务,满足客户的个性化需求。
- 市场洞察:紧跟市场趋势,快速响应市场变化,及时调整产品策略。

JIANSIYAN公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

JSY-MK-1031数据手册

厂牌 PDF简要描述 下载
JIANSIYAN/深圳健思研 AC-DC模块 JIANSIYAN/深圳健思研 JSY-MK-1031 JSY-MK-1031数据手册

JSY-MK-1031封装设计

查看详情并下载
Symbol
Footprint
3D Model
