JSY1003F

产品分类: AC-DC模块
产品描述:
供应商型号: 14M-JSY1003F
供应商: 云汉优选
标准整包数: 1
JIANSIYAN/深圳健思研 AC-DC模块 JSY1003F

JSY1003F概述

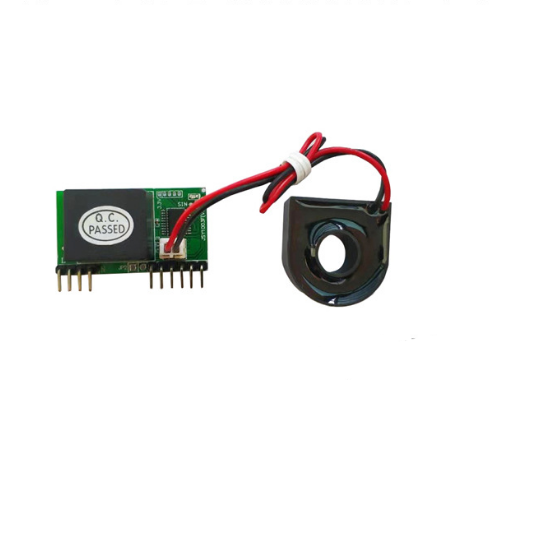

    # JSY-MK-1003F单相互感式计量模块技术手册

    一、产品简介


    1.1 简介
    JSY-MK-1003F是深圳市健思研科技有限公司推出的一款高度集成的测量和数字通讯产品,专为单相交流电参数测量设计。该模块能够准确测量电压、电流、功率、功率因数、频率和电能等多种电参数,适用于节能改造、电力、通信、铁路、交通、环保、石化和钢铁等多个行业,用于监测交流设备的电流和电量消耗情况。
    1.2 功能特点
    1. 全面测量功能:能够采集单相交流电参数,包括电压、电流、功率、因数、频率和电能等多个电参量。
    2. 高精度测量:采用专用测量芯片和有效值测量方式,测量精度高。
    3. 通讯接口:配备1路TTL通讯接口,兼容3.3V,支持Modbus-RTU通讯规约,兼容性强,便于编程。
    4. 电源和防护:低电压DC5V供电,具备防接反保护功能。最高隔离电压可达3000VDC。
    5. 灵活性:可选配不同规格的单匝穿心PCB固定或开口互感器,方便安装和使用。
    6. 环境适应性:工作温度范围宽广,为-40~+70℃,相对湿度范围为5~95%(无结露)。
    7. 模块尺寸小巧:模块尺寸为391821mm,适用于多种设备嵌入。

    二、技术参数


    1.3.1 单相交流输入
    - 电压量程:100V、220V、380V等可选。
    - 电流量程:5A、50A、100A等可选。
    - 信号处理:采用专用测量芯片,24位AD采样。
    - 过载能力:1.2倍量程可持续;瞬间(<20mS)电流5倍,电压1.5倍量程不损坏。
    - 输入阻抗:电压通道>1 kΩ/V。
    1.3.2 通讯接口
    - 接口类型:1路TTL通讯接口,兼容3.3V。
    - 通讯规约:MODBUS-RTU规约。
    - 数据格式:可软件设置,“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”。
    - 通讯速率:波特率可设置1200、2400、4800、9600Bps;默认为9600bps。
    1.3.3 测量输出数据
    - 包括电压、电流、功率、电能、功率因数、频率等多个电参量,详见Modbus数据寄存器列表。
    1.3.4 测量精度
    - 电压、电流、电量:小于±1.0%。
    - 有功电度:1级精度。
    1.3.5 隔离
    - 被测电源与供电电源之间相互隔离,隔离耐压3000VDC。
    1.3.6 电源
    - 供电电压:直流单电源3.3V供电,功耗8~10mA。
    1.3.7 工作环境
    - 工作温度:-40~+70℃。
    - 存放温度:-40~+85℃。
    - 相对湿度:5~95%,无结露(在40℃下)。
    - 环境:无爆炸、腐蚀气体及导电尘埃,无显著摇动、振动和冲击的场所。
    1.3.8 温度漂移
    - ≤100ppm/℃。
    1.3.9 安装方式
    - PCB焊接,模块平面尺寸为3918mm。
    1.3.10 模块尺寸
    - 391821mm。

    三、产品特点和优势


    JSY-MK-1003F单相互感式计量模块以其高精度、多样化测量能力和灵活的接口兼容性在众多应用中表现出色。它的小巧尺寸和出色的环境适应性使其成为广泛应用的理想选择。特别是在节能改造、电力监控和工业自动化等领域,该模块能够提供精准的数据支持,提高系统的可靠性和效率。

    四、应用案例和使用建议


    2.3 应用说明
    通过查阅产品手册,我们可以了解到该模块的具体应用场景和使用方法。以下是几点使用建议:
    1. 接线前确认:在接线前务必确保断开所有信号源和电源,避免发生危险及损坏设备。
    2. 电源保护:注意产品标签上的辅助电源信息,产品的辅助电源等级和极性不可接错,以防损坏产品。
    3. 避免短路:电压回路或PT的二次回路不可短路。
    4. 电流互感器操作:在CT一次侧有电流时,CT的二次回路严禁开路;严禁带电接线或拔下端子。
    5. 强电磁干扰防护:在强电磁干扰的环境中使用时,请注意输入输出信号线的屏蔽。
    6. 集中安装间距:集中安装时,最小安装间隔不应小于10mm。

    五、兼容性和支持


    JSY-MK-1003F单相互感式计量模块支持Modbus-RTU通讯规约,能够与其他遵循相同通讯规约的设备和系统无缝对接。制造商提供了丰富的技术支持和维护服务,确保客户能够高效使用该产品。

    六、常见问题与解决方案


    5.1 注意事项
    1. 辅助电源信息:注意产品标签上的辅助电源信息,产品的辅助电源等级和极性不可接错。
    2. 正确接线:请根据产品规格型号,参照图示正确接线。接线前要确保断开所有信号源及电源。
    3. 电压回路或PT二次回路:不可短路。
    4. CT操作:在CT一次侧有电流时,CT的二次回路严禁开路;严禁带电接线或拔下端子。
    5. 电磁干扰:在强电磁干扰的环境中使用时,请注意输入输出信号线的屏蔽。
    6. 安装间隔:集中安装时,最小安装间隔不应小于10mm。
    7. 防雷措施:产品内部未设置防雷击电路,当模块的输入、输出馈线暴露于室外恶劣气候环境之中时,应注意采取防雷措施。
    8. 标签和标志:请勿损坏或修改产品的标签、标志,请勿拆卸或改装产品,否则本公司将不再对该产品提供“三包”(包换、包退、包修)服务。
    5.2 解决方案
    - 非法功能码:如接收到的功能码模块不支持,检查通讯设置。
    - 数据地址错误:如数据位置超出模块的可读或可写的地址范围,调整通讯参数。
    - 非法数据值:如模块收到主机发送的数据值超出相应地址的数据范围,检查数据输入是否正确。

    七、总结和推荐


    JSY-MK-1003F单相互感式计量模块是一款集成了高精度测量和稳定通讯功能的高性能电参数测量模块。它在各种工业应用中的卓越表现和广泛的适用性使其成为市场的首选产品之一。无论是工业控制、能源管理还是建筑自动化等领域,该模块都能提供可靠的性能和支持。强烈推荐使用这款产品,以实现更高效、更精确的电参数监测。
