JSY-MK-194T

产品分类: AC-DC模块
产品描述: 264V(AC) 0V(AC) 68.5mm*25.5mm*33.5mm
供应商型号: 14M-JSY-MK-194T
供应商: 云汉优选
标准整包数: 1
JIANSIYAN/深圳健思研 AC-DC模块 JSY-MK-194T

JSY-MK-194T概述

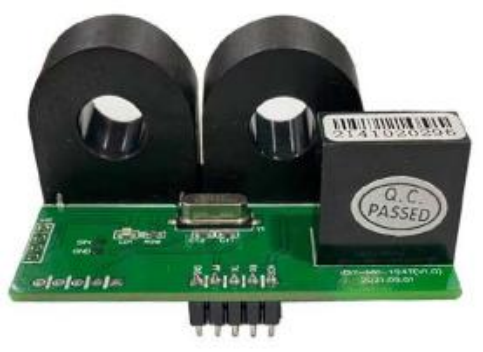

    JSY-MK-194T 单相两路电能计量模块产品综述



    1. 产品简介




    JSY-MK-194T单相两路电能计量模块是一款高度集成化的测量工具,能够准确测量单相两路交流电压、电流、功率、功率因数、频率和电量等参数。该产品采用先进的数字通讯技术,具备极高的测量精度和可靠性,适用于各类工业领域,如节能改造、新能源充电桩、电力、通信、铁路、交通、环保和石化等。产品的主要特点包括体积小巧、接口简单、性价比高,特别适合嵌入到各种需要测量用电情况的设备中。


    2. 技术参数




    - 单相交流输入
    - 电压量程:1~400V(可定制)
    - 电流量程:10mA~80A(可定制)
    - 信号处理:采用24位AD采样,有效值测量方式
    - 过载能力:电流1.2倍量程可持续,电压1.5倍量程不损坏
    - 输入阻抗:电压通道>1 kΩ/V

    - 通讯接口
    - 接口类型:1路TTL通讯接口,兼容5V/3.3V
    - 通讯规约:Modbus-RTU规约
    - 数据格式:默认为“n,8,1”,“e,8,1”、“o,8,1”、“n,8,2”可设置
    - 通讯速率:默认为4800bps,9600bps,19200bps可设置

    - 测量输出数据
    - 电压、电流、功率、电能、功率因数、频率等多个电参量,详见Modbus数据寄存器列表

    - 测量精度
    - 电压、电流、功率、电量:小于±1.0%

    - 隔离
    - 被测电源与供电电源之间相互隔离;隔离耐压3000VDC

    - 电源
    - 直流单电源3.3~5V供电,功耗10mA

    - 工作环境
    - 工作温度:-40~+80℃
    - 相对湿度:5~95%,无结露(在40℃下)
    - 海拔高度:0~3000米
    - 环境:无爆炸、腐蚀气体及导电尘埃,无显著摇动、振动和冲击的场所
    - 温度漂移:≤100ppm/℃
    - 安装方式:PCB焊接
    - 模块尺寸:60.4836.81mm28mm(长宽高)


    3. 产品特点和优势




    - 高精度测量:采用专用测量芯片和24位AD采样技术,实现精准测量。
    - 兼容性强:支持多种数据格式和通讯速率,符合Modbus-RTU通讯协议,便于编程。
    - 高隔离度:耐压高达DC3000V,确保测量安全可靠。
    - 灵活定制:电压和电流量程可定制,适应不同应用场景。
    - 经济实惠:体积小,接口简单,成本低廉,性价比极高。


    4. 应用案例和使用建议




    JSY-MK-194T在各类工业领域有着广泛的应用。例如,在新能源充电桩中,该模块能够实时监控充电桩的电流和电量消耗情况,确保充电过程的安全和高效。在电力系统中,可以用于监测配电线路的负载情况,及时发现异常,提高系统的运行效率。

    使用建议:
    - 在安装前,请确保按照图示正确接线,并断开所有信号源,避免事故发生。
    - 在高电磁干扰环境下使用时,应采取适当的屏蔽措施,保护信号线不受干扰。
    - 保持安装间距,防止热量积聚,影响设备性能。


    5. 兼容性和支持




    JSY-MK-194T与其他电子元器件具有良好的兼容性,通过Modbus-RTU通讯规约,可以方便地与其他设备进行数据交互。深圳市健思研科技有限公司提供了详细的用户手册和技术支持,帮助用户更好地使用该产品。


    6. 常见问题与解决方案




    - 问题1:无法正常通信
    - 解决方案:检查通讯线路是否正确连接,确认通讯参数设置是否一致。

    - 问题2:测量数据异常
    - 解决方案:确认电源供应是否稳定,检查传感器和线路是否有接触不良或故障。


    7. 总结和推荐




    综上所述,JSY-MK-194T单相两路电能计量模块以其高精度、高隔离度、灵活定制和优异的性价比,成为众多工业应用领域的理想选择。对于需要精确测量交流电参数的场合,强烈推荐使用该产品。无论是研发工程师还是设备维护人员,都能从中获得极大的便利和效益。

JSY-MK-194T参数

参数
散热方式 -
输出电压组数 -
最大容性负载 -
输入电压最小值 0V(AC)
输出总功率 -
输出方式 -
转换效率 -
输入电压最大值 264V(AC)
输出电压 -
类型 -
输出电流最大值 -
开关频率 -
特性 -
长*宽*高 68.5mm*25.5mm*33.5mm

JSY-MK-194T厂商介绍

JIANSIYAN公司是一家致力于研发和生产高科技产品的企业,专注于为不同行业提供创新解决方案。公司主营产品包括:

1. 电子产品:涵盖智能设备、传感器、通信设备等,广泛应用于智能家居、工业自动化和物联网领域。
2. 环保材料:包括可降解塑料、节能材料等,服务于环保包装、绿色建筑和可持续发展行业。
3. 生物科技:涉及生物制药、基因编辑技术等,为医疗健康和农业生物技术领域提供支持。

JIANSIYAN的优势在于:

- 创新研发:拥有一支专业的技术研发团队,不断推出具有市场竞争力的新产品。
- 质量控制:严格的质量管理体系,确保产品性能稳定可靠。
- 客户服务:提供定制化服务,满足客户的个性化需求。
- 市场洞察:紧跟市场趋势,快速响应市场变化,及时调整产品策略。

JIANSIYAN公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

JSY-MK-194T数据手册

厂牌 PDF简要描述 下载
JIANSIYAN/深圳健思研 AC-DC模块 JIANSIYAN/深圳健思研 JSY-MK-194T JSY-MK-194T数据手册

JSY-MK-194T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 58.5
10+ ¥ 51.75
100+ ¥ 47.25
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 58.5
