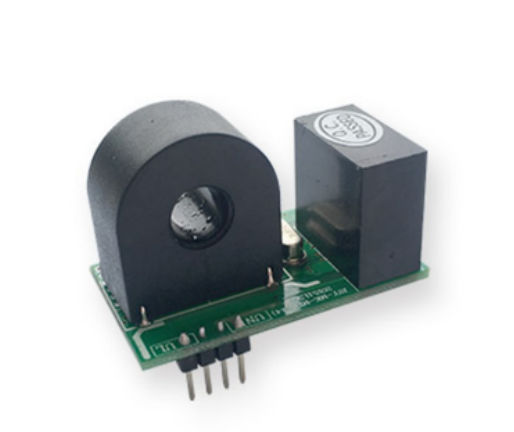

JSY-MK-163

产品分类: AC-DC模块
产品描述: (10mA-50A)嵌入式安装;交流测量可测量电压、电流、功率、电能、频率、功率因数。
供应商型号: 14M-JSY-MK-163
供应商: 云汉优选
标准整包数: 1
JIANSIYAN/深圳健思研 AC-DC模块 JSY-MK-163

JSY-MK-163概述

    JSY-MK-163 单相互感式计量模块产品评测

    1. 产品简介


    JSY-MK-163 是一款高度集成的测量设备,专为单相交流电参数测量设计。这款产品能够精确测量单相交流电压、电流、功率、功率因数、频率和电量等电参数。它适用于多种应用场景,如节能改造、电力、通信、铁路、交通、环保和石化等行业,用于监测交流设备的电流和电量消耗情况。

    2. 技术参数


    - 单相交流输入
    - 电压量程:100V、220V、380V 等可选
    - 电流量程:5A、50A 等可选
    - 信号处理:采用专用测量芯片,24 位 AD 采样
    - 过载能力:1.2 倍量程可持续;瞬间 (<20ms) 电流 5 倍,电压 1.5 倍量程不损坏
    - 输入阻抗:电压通道 >1 kΩ/V
    - 通讯接口
    - 接口类型:1 路 TTL 通讯接口,兼容 5V/3.3V
    - 通讯规约:MODBUS-RTU 规约
    - 数据格式:可软件设置,“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”
    - 通讯速率:波特率可设置 1200、2400、4800、9600Bps;波特率默认为 4800bps
    - 测量输出数据
    - 输出包括电压、电流、功率、电能、功率因数、频率等多个电参量
    - 测量精度
    - 电压、电流、电量:小于±1.0%;有功电度 1 级
    - 隔离
    - 被测电源与供电电源之间相互隔离;隔离耐压 3000VDC
    - 电源
    - 直流单电源 5V 供电, 功耗 8~10mA
    - 工作环境
    - 工作温度:-20~+70℃;存放温度:-40~+85℃
    - 相对湿度:5~95%,无结露(在 40℃下)
    - 海拔高度:0~3000 米

    3. 产品特点和优势


    JSY-MK-163 的主要特点包括:
    - 集成化设计:集成了高效的测量芯片,可准确测量单相交流电压、电流、功率等多种电参数。
    - 高精度测量:采用 24 位 AD 采样技术,确保数据准确性。
    - TTL 接口:提供 1 路 TTL 电平接口,兼容 5V/3.3V,易于接入多种设备。
    - 标准通讯规约:采用标准 Modbus-RTU 通讯规约,便于系统集成。
    - 宽量程和过载能力:提供多种电压和电流量程选择,具备强大的过载能力。
    - 高隔离电压:耐压高达 DC3000V,有效防止高压影响。

    4. 应用案例和使用建议


    JSY-MK-163 广泛应用于电力、通信等领域。以下是其典型应用示例及使用建议:
    - 电力行业:可用于监测电力设备的电流和电量消耗情况,提供实时数据反馈,有助于节能减排。
    - 通信行业:在通信基站中安装该模块,可监控基站的能源消耗,实现精细化管理。
    - 交通行业:应用于交通信号灯、电动汽车充电桩等场合,监测能耗情况。
    使用建议:
    - 在安装前,确保所有信号源和电源均已断开,避免发生危险及损坏设备。
    - 遵循正确的接线步骤,参照图示正确连接电压和电流线路。
    - 使用专用的测试软件进行参数设置和测试,确保设备正常运行。

    5. 兼容性和支持


    JSY-MK-163 支持与多种设备和系统的连接,通过标准 Modbus-RTU 通讯规约,易于与其他设备和系统集成。深圳市健思研科技有限公司提供完善的技术支持和售后服务,包括软件更新、故障排查等服务。

    6. 常见问题与解决方案


    - Q1:模块为何不工作?
    - A1:检查供电电压是否符合要求(5V),确认接线无误,尝试更换通讯线缆。
    - Q2:通讯异常如何解决?
    - A2:确保设备地址和通讯速率设置正确,重试通讯操作,检查是否有干扰因素存在。
    - Q3:测量数据不准怎么办?
    - A3:检查传感器安装位置和接线是否正确,确认传感器量程匹配实际测量需求。

    7. 总结和推荐


    总体而言,JSY-MK-163 单相互感式计量模块是一款高效、准确且易于集成的电参数测量工具。其卓越的测量精度和广泛的适用性使其成为电力、通信等领域的理想选择。鉴于其出色的性能和丰富的功能,我们强烈推荐使用 JSY-MK-163 单相互感式计量模块。

JSY-MK-163参数

参数
输出总功率 -
类型 -
特性 -
输出电压组数 -
输出方式 -
输出电压 -
开关频率 -
散热方式 -
最大容性负载 -
输入电压最小值 -
转换效率 -
输入电压最大值 -
输出电流最大值 -

JSY-MK-163厂商介绍

JIANSIYAN公司是一家致力于研发和生产高科技产品的企业,专注于为不同行业提供创新解决方案。公司主营产品包括:

1. 电子产品:涵盖智能设备、传感器、通信设备等,广泛应用于智能家居、工业自动化和物联网领域。
2. 环保材料:包括可降解塑料、节能材料等,服务于环保包装、绿色建筑和可持续发展行业。
3. 生物科技:涉及生物制药、基因编辑技术等,为医疗健康和农业生物技术领域提供支持。

JIANSIYAN的优势在于:

- 创新研发:拥有一支专业的技术研发团队,不断推出具有市场竞争力的新产品。
- 质量控制:严格的质量管理体系,确保产品性能稳定可靠。
- 客户服务:提供定制化服务,满足客户的个性化需求。
- 市场洞察:紧跟市场趋势,快速响应市场变化,及时调整产品策略。

JIANSIYAN公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

JSY-MK-163数据手册

厂牌 PDF简要描述 下载
JIANSIYAN/深圳健思研 AC-DC模块 JIANSIYAN/深圳健思研 JSY-MK-163 JSY-MK-163数据手册

JSY-MK-163封装设计

查看详情并下载
Symbol
Footprint
3D Model
