44420040 + 73018000

产品分类: 圆形连接器
厂牌: LAPP
产品描述: Lapp M23圆形连接器插座, EPIC CIRCON系列, 17芯, 电缆安装, 焊接
供应商型号: 219172
供应商: 海外现货
标准整包数: 1

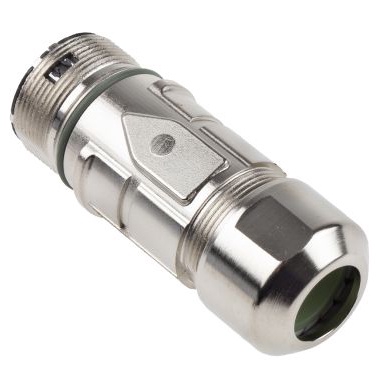

LAPP 圆形连接器 44420040 + 73018000

44420040 + 73018000概述

    EPIC® CIRCON M23 Series Circular Signal Connectors

    1. 产品简介


    EPIC® CIRCON M23系列是为工业控制信号传输和伺服驱动编码反馈应用设计的圆形信号连接器。它们符合DIN标准EN61984,并采用M23螺纹连接器壳体。该系列产品提供耦合器、连接器和面板安装配置,适用于简单的电缆对电缆和电缆对机器要求。EPIC® CIRCON M23系列连接器广泛应用于塑料、印刷、分析仪器、机器人和机床等行业,并且任何需要紧凑且坚固连接器的工业或商业应用都适用。

    2. 技术参数


    | 参数 | 描述 |

    | 接触点数量 | 6, 7, 8+1, 9, 12, 16, 17 |
    | 额定电压 | 6, 7, 8+1, 9极:150伏
    12, 16极:100伏
    17极:50伏 |
    | 额定电流 | 6 & 7极:14安培
    8+1, 9, 12, 16, 17极:7安培 |
    | 冲击电压 | 0.8 kV |
    | 接触电阻 | <5毫欧 |
    | 装配周期 | 最小100次 |
    | 温度范围 | -25°C至+125°C |
    | 防护等级 | IP67/68 (10小时/1米) |
    | 线规 | 压接1mm:0.14-1.0mm² (24-18 AWG)
    2mm:1.0-2.5mm² (18-14 AWG)
    焊接1mm:≤1.0mm² (18 AWG)
    2mm:≤2.5mm² (14 AWG) |
    | 电缆直径 | 7.0至13.5毫米 |
    | 材料 | 机壳:镀镍锌
    插入件:PA, PBT, UL94 V-0
    接触点:镀金铜合金
    密封圈和垫圈:FPM |

    3. 产品特点和优势


    EPIC® CIRCON M23系列连接器拥有许多固有的特点,为应用带来了显著的优势,使其成为目前市场上最友好、装配简单且可靠的连接器之一。这些特点包括:
    - 镀镍锌制造,结构坚固。
    - 集成EMC屏蔽环,提供电缆应力释放,达到IP67/IP68防护等级,并提供全方位屏蔽。
    - 颜色编码的键环确保正确匹配,并在多个连接器安装中实现视觉差异化。
    - 标识标记区域和独特的颜色标记夹提供明确标识,方便区分不同连接器。

    4. 应用案例和使用建议


    EPIC® CIRCON M23系列连接器特别适合工业控制和数据电缆及伺服反馈电缆的应用。以下是具体的应用实例:
    - 工业设备控制信号:适合各种工业控制信号传输,如Siemens伺服反馈系统。
    - 伺服反馈电缆:可用于Siemens和Indramat的伺服反馈系统,实现高精度信号传输。
    使用建议:
    - 在使用过程中,应注意电缆直径范围,选择合适的线规以确保良好的电气连接。
    - 使用集成EMC屏蔽环时,注意正确的安装步骤,确保电磁干扰的有效屏蔽。
    - 使用标识标记区域和颜色编码的键环来识别和区分不同的连接器,避免错误连接。

    5. 兼容性和支持


    EPIC® CIRCON M23系列连接器具有广泛的兼容性,可以与多种工业电缆配合使用。厂商提供相应的工具和配件,例如压接工具、定位器和移除工具,以便于安装和维护。此外,厂商还提供技术支持和售后服务,确保用户在使用过程中获得必要的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正确对接 | 检查接触点是否有损伤或污染,确认正确的键环位置。 |
    | 连接器频繁松动 | 检查EMC屏蔽环是否正确安装,确保电缆紧固。 |
    | 电气连接不稳定 | 确保接触点干净且压接牢固,重新压接或焊接。 |

    7. 总结和推荐


    EPIC® CIRCON M23系列连接器以其坚固耐用、装配简便和高可靠性等特点,在工业控制信号传输和伺服驱动编码反馈应用中表现出色。其广泛的电缆兼容性和全面的技术支持使它成为工业应用的理想选择。总体而言,强烈推荐使用EPIC® CIRCON M23系列连接器,尤其适用于那些对连接器的耐用性和可靠性要求较高的应用场景。

44420040 + 73018000参数

参数
额定电流 7A
外壳材料 Zinc
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
端接 -
安装方式 导线安装

44420040 + 73018000厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

44420040 + 73018000数据手册

厂牌 PDF简要描述 下载
LAPP 圆形连接器 LAPP 44420040 + 73018000 44420040 + 73018000数据手册

44420040 + 73018000封装设计

查看详情并下载
Symbol
Footprint
3D Model
