4160202

产品分类: 单芯线缆
厂牌: LAPP

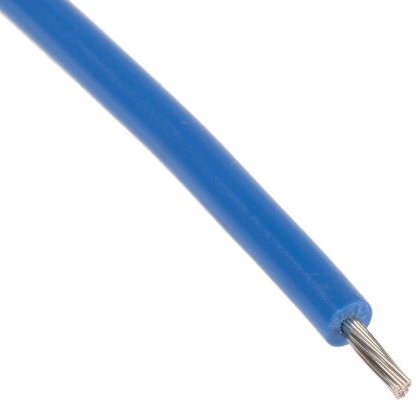

产品描述: Lapp 架空电缆, 0.75 mm²横截面积, 美国线规20 AWG, 100m长
供应商型号: BN-4160202
供应商: 海外现货
标准整包数: 100
LAPP 单芯线缆 4160202

4160202概述

    电子元器件技术手册解析:多标准SC 2.1 DB 4160100

    1. 产品简介


    本技术手册描述的是U.I. Lapp GmbH的多标准SC 2.1 DB 4160100电线。这类电线经过UL(美国保险商实验室)、CSA(加拿大标准协会)和HAR(VDE)认证,适用于控制柜布线及保护管内安装,符合美国、加拿大和欧洲相关标准。特别适合于工业机器内的布线,符合NFPA 79标准。在常温下具有广泛的油耐受性,适用于恶劣环境下的各种应用。

    2. 技术参数


    - 认证和标准:
    - HAR: 遵循DIN EN 50525-2-31/VDE 0285-525-2-31
    - UL (AWM): 遵循UL 758,文件号E198296
    - UL (MTW): 遵循ANSI/NFPA 70
    - CSA (TEW): 遵循C22.2 No. 217-09
    - 电气特性:
    - HAR: 额定电压为450/750V AC
    - UL (AWM) / UL (MTW) / CSA (TEW): 额定电压为600V
    - 测试电压为2500V AC
    - 机械和热特性:
    - 最小弯曲半径(固定安装):
    - OD≤8mm: 4倍直径 / 2倍直径
    - 8mm - OD>12mm: 6倍直径 / 4倍直径
    - 温度范围(固定安装):
    - HAR: -40°C 至 +70°C
    - UL (MTW): -40°C 至 +90°C
    - UL (AWM), CSA (TEW): -40°C 至 +105°C

    3. 产品特点和优势


    - UL、CSA和HAR认证:确保产品符合国际安全标准,提高产品的市场竞争力。
    - 油耐受性:在恶劣环境中仍能保持性能稳定,适用于化工、石油等领域。
    - 宽广的工作温度范围:从-40°C到+105°C,适用于极端环境条件。
    - 灵活的弯曲半径:便于在狭窄空间进行布线安装。

    4. 应用案例和使用建议


    - 应用案例:适用于工业自动化设备、机器人、机床等设备的内部布线,特别是在油污环境中。
    - 使用建议:
    - 在选择电缆长度时要考虑到最小弯曲半径,避免因过度弯曲导致电缆损坏。
    - 在高温环境下使用时,建议选用UL (AWM)或CSA (TEW)认证的型号以确保稳定性。
    - 在潮湿环境中使用时,建议采用额外防护措施,例如套上防水管以增强防护效果。

    5. 兼容性和支持


    - 兼容性:本电缆可以与各种工业控制系统的保护管和其他相关组件无缝兼容,确保安装便捷。
    - 技术支持:U.I. Lapp GmbH提供全面的技术支持和售后服务,用户可通过官方渠道获取更多详细资料和技术指导。

    6. 常见问题与解决方案


    - 问题:电缆在安装过程中发生断裂?
    - 解决方案:检查电缆的最小弯曲半径是否被违反,严格按照手册建议操作。
    - 问题:电缆在高温下无法正常工作?
    - 解决方案:选用更高温度范围的电缆型号,确保产品符合具体应用需求。
    - 问题:电缆在油污环境中受损?
    - 解决方案:更换油耐受性更强的电缆,例如选用UL (AWM)或CSA (TEW)认证的产品。

    7. 总结和推荐


    综上所述,U.I. Lapp GmbH的多标准SC 2.1 DB 4160100电线具备优异的电气性能和广泛的适用性,是工业环境中可靠的选择。推荐在需要高安全性和耐用性的应用场合使用此电缆。

4160202参数

参数
长*宽*高 100m(长度)

4160202厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

4160202数据手册

厂牌 PDF简要描述 下载
LAPP 单芯线缆 LAPP 4160202 4160202数据手册
