2170888

产品分类: 多芯线缆
厂牌: LAPP
产品描述:
供应商型号: ETH-TOR-2170888
供应商: TME
标准整包数: 1

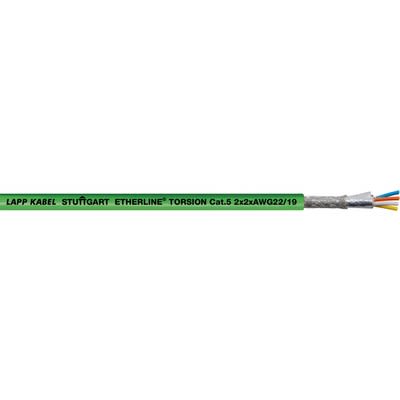

LAPP 多芯线缆 2170888

2170888概述

    ETHERLINE® 数据通信系统技术手册解析

    1. 产品简介


    产品类型: 工业以太网电缆
    主要功能: 支持EtherCAT® 和 EtherNet/IP 应用,适用于高扭转应力的场合
    应用领域: 风力涡轮机中的滴流应用、固定安装、灵活移动、连续弯曲和扭转变形等场合

    2. 技术参数


    | 参数 | 描述 |

    | 最小弯曲半径 | 电缆直径的5倍 |
    | 温度范围 | -40°C 至 +80°C |
    | 额定电压 | 100V(不用于电源应用) |
    | 特性阻抗 | 100Ω ± 15Ω |
    | 色码 | 白色、黄色、蓝色、橙色 |
    | 认证 | UL: AWM 21161,RoHS |
    电缆属性:
    - 润滑油等级: OIL OR-04
    - 阻燃等级: FL-01
    - 机械性能: MP-05
    - 耐油性能
    - 阻燃性能
    - 适合高扭转应力
    - 适合PoE应用(IEEE 802.3at标准)

    3. 产品特点和优势


    - 高扭力应力适用: 专为高扭转应力设计,通过超过1百万次弯曲周期测试。
    - 卓越的EMI保护: 高质量的屏蔽层提供优秀的电磁干扰防护。
    - 耐磨材料: 采用耐磨损的聚氨酯(PUR)护套。
    - 环保安全: 无卤素且阻燃。
    - 支持PoE: 符合IEEE 802.3at标准,适合以太网供电应用。

    4. 应用案例和使用建议


    典型应用场景:
    - 风力发电站中的电缆布线,特别是在风力涡轮机的滴流应用中。
    - 自动化设备和工业控制系统中,特别是需要频繁弯曲和扭转的场合。
    使用建议:
    - 在设计安装时确保最小弯曲半径的要求,以避免损坏电缆。
    - 使用合适的连接器,例如RJ45,来确保信号传输的可靠性。
    - 定期检查电缆的状态,尤其是在高扭转应力环境下。

    5. 兼容性和支持


    - 兼容性: 适用于EtherCAT® 和 EtherNet/IP 系统。
    - 支持: LAPP Kabel 提供安装和维护支持,用户可以参考技术手册进行基本的维护和故障排除。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号干扰 | 检查屏蔽层是否完好无损;调整屏蔽层的接地方式。 |
    | 弯曲过度导致断裂 | 确保安装时遵循最小弯曲半径要求;避免重复弯折。 |
    | 不能通过PoE供电 | 检查连接器和电缆是否符合IEEE 802.3at标准。 |

    7. 总结和推荐



    总结

    :
    - 主要优点:
    - 高扭转应力适用性
    - 卓越的EMI防护
    - 耐磨且环保的材质
    - 支持以太网供电
    - 推荐使用: 这款电缆特别适合于高动态应用环境下的工业以太网布线,具有出色的耐用性和可靠性,能够应对严苛的工作条件。
    结论:
    强烈推荐Etherline® Torsion电缆,尤其适用于需要频繁弯曲和扭转的应用场景。

2170888参数

参数
25.00' (7.62m)
零件状态 在售
包装方式 散装

2170888厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

2170888数据手册

厂牌 PDF简要描述 下载
LAPP 多芯线缆 LAPP 2170888 2170888数据手册

2170888封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.729 ¥ 58.4994
10+ $ 6.6 ¥ 51.1225
25+ $ 5.6 ¥ 45.63
50+ $ 4.984 ¥ 40.6107
100+ $ 4.3623 ¥ 35.8652
库存: 106
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 58.49
