1119118

产品分类: 电源线线缆
厂牌: LAPP

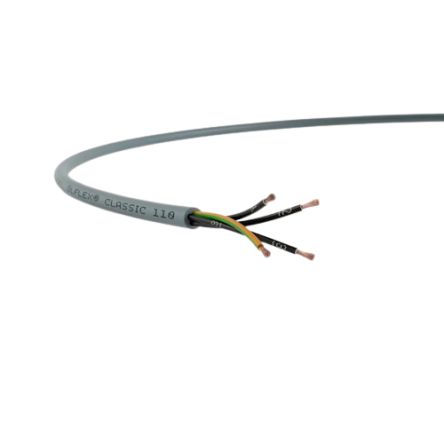

产品描述: Lapp 18芯YY控制电缆, ÖLFLEX CLASSIC 110 YY系列, 0.75 mm², 50m, 无屏蔽, 灰色PVC护套
供应商型号: 4454322
供应商: 海外现货
标准整包数: 50
LAPP 电源线线缆 1119118

1119118概述


    产品简介


    PAAR-TRONIC-CY 是一种柔性电缆,采用铜屏蔽并按照 DIN 47100 进行颜色编码,适用于电磁兼容性(EMC)优先的场合。该产品专为信号干扰环境设计,具备高屏蔽效果,广泛应用于工业自动化、机器人技术、控制设备等领域。

    技术参数


    - 电缆结构:细铜线导体,根据 DIN VDE 0295 第 5 类、0245 和 IEC 60228 第 5 类进行绞合。
    - 特殊PVC绝缘材料:符合 DIN VDE 0812、0814 标准。
    - 温度范围:灵活使用 -5°C 至 +80°C;固定安装 -30°C 至 +80°C。
    - 自熄性和阻燃性:符合 VDE 0482-332-1-2、DIN EN 60332-1/IEC 60332-1 标准。
    - 导体构成:
    - 0.14 mm² = 18x0.1 mm
    - 0.25 mm² = 14x0.15 mm
    - 0.34 mm² = 7x0.25 mm
    - 额定电压:350V。
    - 测试电压:
    - 导体/导体:1200V
    - 导体/屏蔽层:800V
    - 绝缘电阻:最小 20 MΩ·km。
    - 芯线/屏蔽层电容:
    - 0.14 mm²:芯线/芯线 120 pF/m;芯线/屏蔽层 240 pF/m
    - 0.25 mm²:芯线/芯线 150 pF/m;芯线/屏蔽层 270 pF/m
    - 负载能力:
    - 0.14 mm²:1.5A
    - 0.25 mm²:2.5A
    - 0.34 mm²:4.5A
    - 0.50 mm²:6A
    - 0.75 mm²:9A
    - 耦合电容:300 pF/100 m
    - 弯曲半径:
    - 灵活安装:10倍电缆直径
    - 固定安装:5倍电缆直径
    - 辐射电阻:高达 80×10^6 cJ/kg。

    产品特点和优势


    PAAR-TRONIC-CY 的核心优势在于其高度的屏蔽效果和广泛的适用温度范围。电缆材料无镉且不含硅酮,对油漆湿涂性能友好。其良好的油和化学耐受性使其适合在恶劣环境中使用。此外,该电缆的细铜线导体和优化的绞合长度能够有效减少交叉干扰,提供稳定的信号传输。

    应用案例和使用建议


    PAAR-TRONIC-CY 广泛应用于工厂自动化、机器人技术以及需要高电磁兼容性的控制设备。例如,在一个工业机器人系统中,该电缆可以用于传输传感器信号,其高屏蔽效果能显著降低电气干扰的影响。为了确保最佳性能,建议在布线时保持电缆的自然弯曲半径,并避免过度拉伸或压缩。

    兼容性和支持


    该产品与其他标准电缆设备兼容,但不建议用于户外环境。制造商提供详尽的技术支持和维护服务,以确保客户能够充分利用产品的全部功能。

    常见问题与解决方案


    - 问题:电缆在使用过程中出现破损。
    - 解决方案:检查电缆的弯曲半径是否符合要求,确保电缆不受过度拉伸或压迫。
    - 问题:信号传输质量下降。
    - 解决方案:确认电缆没有被暴露在高温、油或化学品中,必要时更换电缆。
    - 问题:电缆颜色识别困难。
    - 解决方案:参考 DIN 47100 颜色编码标准,正确识别各芯线的颜色。

    总结和推荐


    综上所述,PAAR-TRONIC-CY 是一款高性能、高屏蔽效果的柔性电缆,适用于多种复杂环境。其广泛的应用范围和优秀的性能指标使其成为众多行业中的理想选择。强烈推荐在需要高可靠性和稳定性的应用中使用该产品。

1119118参数

参数
长*宽*高 50m(长度)

1119118厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

1119118数据手册

厂牌 PDF简要描述 下载
LAPP 电源线线缆 LAPP 1119118 1119118数据手册

1119118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2106.8552
库存: 693
起订量: 50 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2106.85
直接购买
加入购物车
